煤矿生产环境复杂且具有高度危险性，这对通信调度系统提出了严苛的要求。首先，在功能性需求方面，系统需要满足生产调度指挥、应急通信、人员定位、环境监测和数据传输等关键功能。调度通信必须支持双向无阻塞通信，并具备一键到位、群呼、全呼、选呼、强插、强拆、监听、紧急呼叫等功能，以确保井上调度员能够高效地与井下人员通话。

同时，系统应支持调度电话、应急广播、无线通信、视频监控、视频会议、人员定位、应急指挥等模块的集成，实现统一指挥调度。例如，调度中心需要能够通过调度电话系统直接呼叫井下各岗位，并可进行组呼或全呼通知紧急事项；通过应急广播系统在事故情况下向井下特定区域或全员发布警报和指令；通过无线通信系统（如4G/5G手机、数字对讲机）让移动中的人员保持联络；通过视频监控实时查看井下关键地点的视频画面，为调度决策提供直观依据；通过人员定位系统掌握井下人员的位置分布，以便在紧急情况下快速定位和救援。这些功能模块需要紧密集成，以消除信息孤岛，实现统一的指挥调度平台。

其次，在非功能性需求方面，贝克煤矿通信调度系统必须满足高可靠性、高安全性、低延迟、抗干扰和易维护等要求。可靠性是重中之重：井下环境恶劣，设备必须能够在温度-5～40℃，湿度95%（25℃时），大气压力80～106kPa，有爆炸性混合气体等条件下稳定运行。通信链路需要冗余设计，避免单点故障，确保即使某条线路或设备发生故障，系统仍能保持通信不中断。安全性要求体现在设备防爆和本质安全设计上：所有井下设备必须符合国家防爆标准（如GB 3836系列），具有本质安全电路设计，以防止电气火花引燃瓦斯。同时，系统应具备防雷击、防电磁干扰措施，在传输接口、井口、电源等处采取防护设计，以抵御矿井下的电磁噪声和雷电感应。低延迟要求则是为了保证调度指令和监测数据的实时性，例如紧急情况下从发出警报指令到井下人员收到信号的延迟应尽可能小，以争取宝贵的应急响应时间。此外，系统应具有良好的可扩展性和兼容性，能够支持未来新增的子系统或设备接入，以及与矿山其他管理系统（如安全监控系统、生产管理系统）的集成。最后，考虑到煤矿现场维护的困难，系统设计应易于安装、配置和维护，尽量降低运维工作量和成本。
通过上述需求调研与分析，可以明确煤矿应急指挥调度系统的建设目标：打造一个功能完善、技术先进、运行可靠、安全高效的通信指挥平台，满足煤矿日常生产调度和应急处置的双重需要。该平台应能够将语音通信、视频监控、人员定位、环境监测等系统融为一体，实现信息的集中管理和共享，从而提升矿山的整体通信调度能力和安全生产保障水平。

系统架构设计

针对上述需求，贝克通信设计了煤矿应急指挥调度系统的总体架构和网络拓扑。系统采用分层分布式架构，划分为现场接入层、网络传输层和调度控制层三个层次，以实现功能的模块化和层次化管理。

• 现场接入层：包括井下各类通信终端和传感器设备，负责将人员、设备和环境信息接入系统。这一层的设备主要有：矿用本质安全型调度电话（安装在井下各硐室、巷道，提供固定点语音通信）、矿用无线通信终端（如4G/5G手机、Wi-Fi手机、数字对讲机，供移动人员使用）、应急广播终端（安装在巷道沿线的扬声器，用于发布语音广播和警报）、人员定位标识卡（井下人员随身携带，用于定位）以及环境与设备传感器（监测瓦斯、CO、风速、水位等参数的传感器，以及设备运行状态传感器）。所有现场设备均为防爆设计，符合井下安全要求。现场接入层通过各种接入方式（有线或无线）将语音、数据、视频信号汇聚到网络传输层。
• 网络传输层：这是连接井下现场与井上调度中心的通信网络，负责高速、可靠地传输语音、数据和视频信息。考虑到煤矿井下空间狭长、环境复杂，本方案采用工业以太网+无线覆盖的混合网络拓扑。井上设置核心交换机，井下沿主要巷道铺设光纤环网，形成冗余的骨干传输网络。在井下各区域安装无线接入点（AP）或矿用5G基站，实现对工作面、运输巷等区域的无线信号覆盖。这样的设计结合了有线网络的高带宽、高可靠性和无线网络的灵活性，既能够承载大数据量的视频监控和高速数据传输，又能满足移动终端的通信需求。网络传输层采用工业以太网协议（如TCP/IP）作为主要通信协议，以保证与各种监控系统和智能设备的兼容。同时，为了满足不同业务的服务质量要求，网络应支持QoS（服务质量）机制，对语音、视频等实时业务赋予高优先级，确保传输时延和抖动在可接受范围内。
• 调度控制层：位于地面调度指挥中心，是整个系统的核心控制与管理部分。调度控制层由调度服务器、通信控制设备和指挥终端组成。其中，调度服务器是系统的“大脑”，运行融合通信调度软件，负责处理呼叫交换、视频分发、定位计算、数据存储等核心功能。它通过标准接口与各子系统对接，实现对调度电话系统、无线通信系统、视频监控系统、人员定位系统、应急广播系统的统一控制。通信控制设备包括矿用程控调度交换机、无线通信基站控制器、视频流媒体服务器等，它们分别对相应类型的通信进行控制和交换。指挥终端则是调度员使用的人机界面，通常包括调度台电脑、数字调度电话机、大屏幕显示系统等。调度员通过指挥终端可以实时查看井下视频画面、人员位置分布和环境参数，进行语音通话、广播发布、视频会议等操作，实现对整个矿井的集中指挥调度。调度控制层还包括监控管理工作站和数据库服务器，用于系统运行状态监控、日志管理以及历史数据存储分析。

在通信协议和关键技术方面，本方案遵循开放标准以确保系统的兼容性和互操作性。语音通信采用IP语音（VoIP）技术，利用SIP（会话初始协议）等标准实现调度电话、手机和广播的融合通信。视频传输采用标准流媒体协议（如RTSP/RTMP），支持视频的实时预览和存储回放。人员定位可采用RFID或UWB技术，在井下部署定位基站，对携带标识卡的人员进行精确定位，并通过以太网将定位数据上传至调度服务器处理。环境与设备数据则通过工业现场总线或以太网接入，采用标准的数据协议（如OPC UA、Modbus TCP等）与调度系统集成。关键技术方案还包括：网络冗余与自愈（采用环网冗余技术，当某条链路故障时网络可在毫秒级内自愈，保证通信连续）、数据加密与安全（对传输的敏感数据进行加密，防止信息泄露和非法截听）、时钟同步（通过GPS或网络时间协议NTP保证井上井下设备时间同步，以便对事件进行准确时序分析）等。这些技术措施共同保障了系统架构的先进性和可靠性。
综上，系统架构设计充分考虑了煤矿环境的特殊性和业务需求的多样性。通过分层设计和模块化组网，实现了井上井下通信一体化、多种业务融合的目标。整个架构具有良好的扩展性和可维护性，为后续系统功能的扩展（如接入智能巡检机器人、无人驾驶车辆通信等）预留了接口和能力。

系统功能模块详细设计

基于上述架构，本方案进一步对各主要功能模块进行详细设计，包括通信调度核心模块、安全保障与应急通信模块、数据传输与存储机制等，确保系统各部分协调工作，满足煤矿生产调度和安全管理的需要。

通信调度核心模块

通信调度核心模块是整个系统的中枢，负责实现语音通信、视频调度、人员定位和环境监测数据集成等功能，为调度指挥提供全面支持。

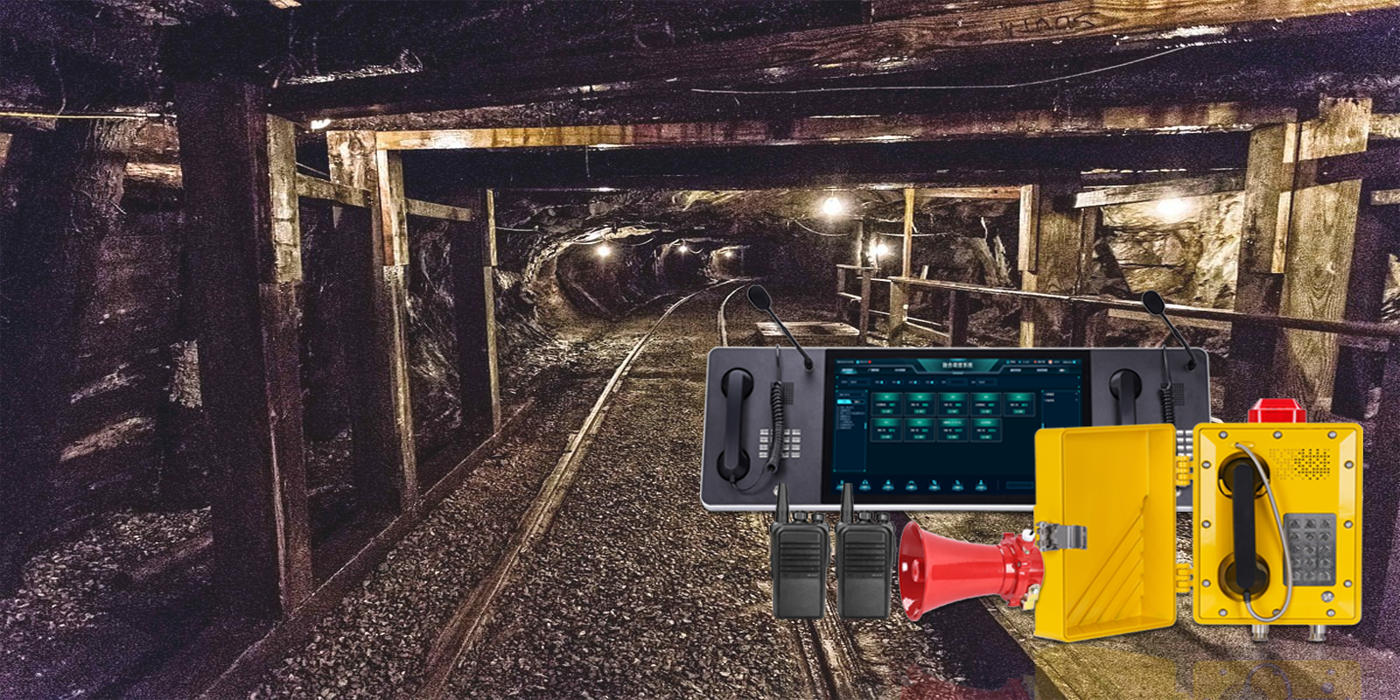

• 语音通信子系统：该子系统提供井上调度员与井下人员之间的双向语音通信功能。井上配置矿用调度交换机和调度台，井下部署本质安全型电话和无线通信终端。调度交换机作为核心，连接地面行政电话网和井下防爆电话，实现调度直呼、组呼、群呼等功能。调度员可以通过调度台一键呼叫任意井下电话或群组，支持紧急呼叫（区别于普通呼叫的声光提示）和强插强拆（必要时插入或挂断通话）。系统支持通话录音功能，可对重要调度通话进行自动录音存档，以备事后分析和事故追溯。井下无线通信可采用4G LTE或5G专网，矿工配备防爆智能手机，实现移动通话和数据传输。同时部署数字集群对讲系统（如TETRA或DMR）作为补充，供班组内部实时对讲联络。语音通信子系统通过统一的调度平台实现与其他系统的联动，例如当环境监测子系统检测到危险时，可自动触发调度台告警并通知相关人员撤离。
• 视频调度子系统：该子系统集成了井下视频监控和视频会议功能，为调度指挥提供直观的可视化手段。在井下关键区域（如工作面、井底车场、变电所等）安装防爆摄像机，实时采集视频图像并通过工业以太网网传送到地面。地面调度中心部署视频管理服务器和视频矩阵/解码器，将多路视频画面在大屏幕拼接墙上显示，供调度员监视。调度员可以通过调度台软件远程控制摄像机的云台和变焦，实现对重点区域的特写观察。当发生紧急情况时，视频调度子系统还可启动视频会议功能，将井下现场视频与井上指挥中心、上级主管部门进行多方视频会商，以便协同决策。视频会议支持多画面分割、语音激励切换等功能，确保各方及时沟通现场情况。视频调度子系统通过标准协议与通信调度平台集成，调度员可以在同一界面上实现视频预览、录像回放、视频会议的操作，提高指挥效率。
• 人员定位子系统：该子系统用于实时跟踪井下人员和车辆的位置，为安全管理和应急救援提供位置信息支持。在井下巷道和作业场所布设定位基站，覆盖范围根据采用的技术（RFID、ZigBee、UWB等）确定。每位下井人员配备定位标识卡（或通过手机集成定位功能），标识卡周期性地向附近基站发送信号。基站将接收到的标识卡信息通过网络上传到定位服务器，由定位算法计算出人员的坐标位置。调度控制层的软件将人员位置显示在矿井电子地图上，实现井下人员分布可视化。调度员可以随时查询任意人员的当前位置和历史轨迹，当发生事故时，能够快速掌握井下人员数量及所在地点，为救援提供依据。人员定位子系统还具有区域报警功能，例如当人员进入危险区域或超时未出井时，系统自动发出警报提示。通过与通信系统联动，定位信息可用于智能呼叫：调度员可以根据人员位置选择呼叫特定区域内的所有人员，实现精准通知。
• 环境与设备监测集成：为了全面掌握井下安全生产状况，通信调度系统需要与安全监控系统集成，接入环境参数和设备运行数据。在井下安装的传感器（瓦斯传感器、一氧化碳传感器、风速传感器、水位传感器等）实时监测环境指标，一旦超过阈值立即报警。这些传感器通过监控分站接入工业以太网，将数据传输到地面监控主机。本方案将监控主机的数据接口与调度平台对接，使调度员能够在调度台上查看实时的环境参数曲线和设备状态。例如，当瓦斯浓度超标时，调度界面会弹出红色警告，同时联动应急广播系统播放警报，通知现场人员撤离。设备监测方面，可接入提升机、通风机、水泵等大型设备的运行状态和故障信号，实现远程监控。如果设备发生故障停机，系统会在调度界面上高亮显示并发出声音提示，调度员可据此及时协调检修。通过环境与设备监测的集成，调度系统不仅是通信工具，更成为安全生产信息中枢，实现对矿井“人、机、环”状态的全面感知和掌控。

安全保障与应急通信模块

贝克贝克煤矿通信调度系统在保障日常生产调度的同时，必须具备完善的安全保障机制和应急通信能力，以应对矿井可能发生的各类事故和紧急情况。

• 设备防爆与本质安全设计：所有井下使用的通信设备和电子装置均按照煤矿防爆标准进行设计和选型，确保在含有瓦斯、煤尘等爆炸性混合物的环境中安全运行。具体而言，调度电话、无线基站、摄像头、定位基站等设备应取得矿用产品安全标志（MA标志），其防爆型式包括隔爆型“d”和本质安全型“i”等，符合GB 3836.1～4等国家标准。本质安全型设备在正常工作或故障状态下产生的电火花能量被限制在不足以点燃爆炸性气体的水平，从根本上消除了引爆源。对于非本质安全的设备，则采用隔爆外壳保护，即使内部发生爆炸，火焰也不会外泄引燃周围气体。此外，系统电源和信号线路均采取过流、过压保护和防雷击措施，防止电气故障引发危险。通过严格的防爆和本安设计，确保通信系统自身成为矿井安全生产的可靠一环。
• 网络冗余与故障恢复：为了保证通信调度系统在任何情况下都不中断，网络传输层和核心设备都采用冗余设计。井下光纤环网具有自愈功能，当某一段光纤被砸断或设备故障时，环网能够在<20ms内自动切换到备用路径，恢复通信。调度控制层的核心服务器（如调度服务器、数据库服务器）采用双机热备架构，主服务器实时将状态数据同步到备用服务器，一旦主服务器发生故障，备机可在数秒内接管所有业务，实现无缝切换。关键网络设备（如核心交换机、无线控制器）也应冗余部署，重要链路采用双路由。这样的冗余设计使得系统具备N-1容错能力，能够抵御单点故障的影响。此外，系统还应具备故障诊断和报警功能，当某条链路或设备异常时，自动在调度界面上显示报警信息，提示运维人员及时检修。通过冗余与故障恢复机制，最大限度地保障通信调度系统的连续运行。
• 应急广播与逃生引导：应急广播系统是井下人员紧急疏散和通知的重要手段。本方案设计的应急广播子系统由广播控制主机和防爆扬声器组成，广播控制主机连接在调度网络上，接受调度平台的指令。当发生瓦斯超限、透水、火灾等紧急情况时，调度员可一键启动应急预案，触发应急广播在指定区域或全矿井播放预先录制的警报语音（例如“瓦斯浓度超限，请立即撤离！”）。扬声器采用高响度、防水防尘的防爆音箱，安装在井下主要巷道交叉口和作业场所，确保声音覆盖整个区域。应急广播可以分区控制，调度员可选择只对受影响区域广播，避免引起不必要的恐慌。除了语音广播，系统还可以联动声光报警装置，在危险区域闪烁红灯并鸣响警笛，以引起现场人员注意。逃生引导方面，可在井下安装智能逃生指示牌，与调度系统联动。当事故发生时，指示牌会动态显示最近的避灾路线和避灾硐室位置，引导人员安全撤离。通过应急广播和逃生引导系统的建设，能够在事故初期迅速通知井下人员并指导行动，最大程度减少伤亡。
• 应急通信保障措施：在矿井发生重大事故（如冒顶、爆炸）导致地面与井下常规通信中断时，必须有备用的应急通信手段来保持联系。本方案对此采取了多重保障措施。首先，井下设置应急通信线路：沿主要巷道铺设应急通信电缆和应急电话，这些线路和电话平时可作为普通通信的补充，事故时如果光纤网络中断，调度员可以通过应急通信线路呼叫井下各点电话。应急通信线路应尽量布设在巷道不易受损的位置，并具有一定的抗破坏能力。其次，配备便携式应急通信设备：例如矿用应急通信电台、卫星电话等。当井下通信完全中断时，救援人员可以携带便携电台下井，与井下幸存人员取得联系，并通过中继将信息传回地面。卫星电话则用于地面指挥中心与外界（上级部门、救援机构）的通信保障，确保在地面通信网络受损时仍可对外联络。此外，系统设计了断电后通信保障：重要设备（如调度交换机、基站、应急电话）均配有备用电源（UPS或蓄电池），可在矿井停电后维持通信数小时，为抢险赢得时间。通过以上措施，形成多层次的应急通信保障体系，即使在极端情况下也能打通“最后一公里”通信，保障救援指挥的信息畅通。

数据传输与存储机制

贝克煤矿通信调度系统在运行过程中会产生和传输大量的数据，包括语音通话、视频流、定位数据、传感器监测数据以及各种日志信息等。合理设计数据传输与存储机制，对于保证系统性能和数据安全至关重要。

• 数据传输策略：为了确保各类数据及时、可靠地传输，系统采用优先级划分和流量控制策略。在网络传输层，通过QoS机制为不同业务分配不同的优先级和带宽保障：语音和视频等实时性要求高的业务赋予最高优先级，以尽量低的时延传输；人员定位和传感器数据次之，保证在几秒内更新；文件传输、日志上传等非实时业务则使用剩余带宽，避免抢占关键业务资源。对于视频流，采用流媒体传输协议并可根据网络状况动态调整码率，以平衡清晰度和流畅度。在数据发送端（如传感器、摄像头），采用本地缓存+可靠传输机制：当网络暂时中断时，设备先将数据缓存在本地存储，待网络恢复后再补发，确保数据不丢失。对于关键的报警信息，采用双通道发送，即同时通过两条不同路径传输，以提高送达可靠性。此外，系统对传输的数据进行流量统计和监控，当某段链路流量异常增大时，及时告警并分析原因，防止网络拥塞和广播风暴的发生。通过以上传输策略，保证了在高并发数据情况下，系统仍能有条不紊地传输各类信息，满足实时调度和监控的需要。
• 数据存储架构：系统产生的海量数据需要进行分类存储和管理，以便后续查询、分析和事故追溯。本方案采用集中式与分布式相结合的数据存储架构。一方面，在地面调度中心部署中心数据库服务器和存储阵列，用于存放关键的结构化数据和长期归档数据。例如，人员定位数据库存储所有人员的历史轨迹和考勤记录，环境监测数据库存储各种传感器的历史数据曲线，通信日志数据库存储调度通话记录、广播记录、报警日志等。这些数据按照一定周期（如每天或每周）从各子系统汇总到中心数据库，进行统一管理和长期保存。另一方面，对于实时性要求高或数据量大的非结构化数据（如视频监控录像），采用分布式存储方式：在井下或地面分别部署视频存储服务器或NVR（网络视频录像机），对各摄像机的视频流进行本地存储。视频存储可采用循环覆盖策略，保存最近一定天数（例如30天）的录像，超过期限的旧录像自动删除，以释放存储空间。重要视频片段则可由系统自动或人工标记，转存到中心存储进行长期保存。此外，系统还建立日志服务器，收集各设备和软件的运行日志，用于故障诊断和审计。日志数据也定期备份到中心存储。整个存储架构采用冗余备份设计，关键数据在不同介质或异地进行备份，以防数据丢失。例如，中心数据库每天自动备份到异地服务器或云端。通过完善的数据存储架构，既保证了数据访问的实时性和效率，又实现了数据的长期可追溯，为矿山的生产管理和安全分析提供有力支撑。

综上所述，贝克通信的方案对煤矿应急指挥调度系统的各个功能模块进行了详细设计。通信调度核心模块实现了语音、视频、定位、监测的一体化调度指挥；安全保障与应急通信模块确保了系统运行的安全可靠，并在事故时发挥关键作用；数据传输与存储机制则为系统提供了高速、可靠、可扩展的数据处理能力。各模块相辅相成，共同构建起一个技术先进、功能完备、安全高效的煤矿通信调度平台，满足现代化矿井对生产指挥和安全管理的双重需求。
