1. 系统需求调研与分析

1.1 高速公路应急通信系统现状与发展趋势

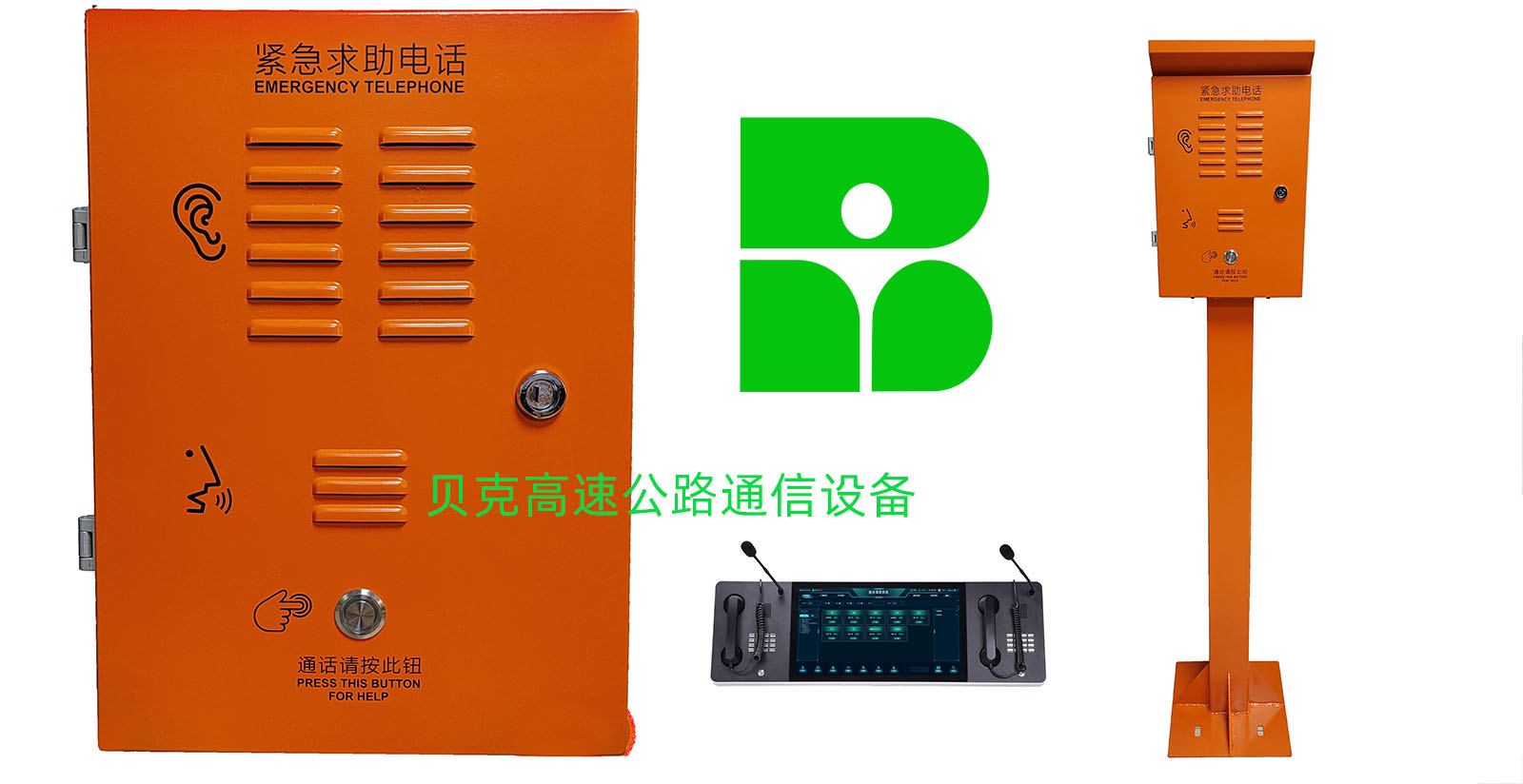

当前高速公路应急通信主要依赖固定紧急电话、专用无线对讲、监控视频等手段。紧急电话系统通常沿高速公路每间隔一定距离设置，方便司乘人员在紧急情况下直接联系指挥中心。这些紧急电话早期多为模拟线路，目前逐步升级为IP语音（VoIP/SIP）系统，支持数字双向通话和报警信息传输，可通过光纤或以太网与指挥中心互联。同时，高速公路管理部门普遍部署了专用移动通信网络（如集群对讲系统）供巡逻车辆和现场人员通信，并与视频监控系统结合，实现对道路状况的实时监视。
技术发展趋势方面，高速公路应急通信正朝着数字化、融合化、智能化方向演进。数字化体现在传统模拟设备向IP化、物联网化升级，例如紧急电话采用SIP协议接入，监控摄像实现高清联网，各类传感器数据实时上传。融合化则是将语音、数据、视频等多种通信手段集成在统一平台上，实现多系统互联互通。例如，将紧急电话、对讲调度、视频监控、广播发布等系统融合，使指挥中心能够通过单一平台处理语音呼叫、视频查看和指令发布，提高协同效率。智能化趋势表现为利用AI和大数据提升应急响应能力，如自动识别事故现场、智能推荐救援方案等。不过需要注意避免为了AI而AI，应聚焦于解决实际痛点，如事故检测、救援调度等关键场景，以真正提升应急处置效率。总体而言，新一代高速公路应急通信系统正逐步构建成“人-车-路-云”一体化的智慧应急体系，实现对高速公路突发事件的快速感知、实时通信和协同处置。

1.2 高速公路应急指挥调度的关键需求与痛点

在高速公路应急指挥调度中，存在一些关键需求和突出痛点：

• 快速响应与联动：高速公路事故具有突发性，要求指挥中心和救援力量在最短时间内获知情况并作出反应。当前痛点是信息传递链条长、多部门联动效率低。例如，事故发生后可能需要通过司乘报警、监控发现或巡逻报告等多种途径获取信息，容易出现延误或信息不一致。此外，高速公路应急往往涉及交警、消防、医疗、路政等多个部门，传统上各部门通信系统各自为政，跨部门通信不畅，导致协同调度困难。
• 现场通信保障：高速公路沿线环境复杂，部分路段可能公网信号覆盖不佳（如山区、隧道），一旦发生事故，现场人员的手机通信可能中断，给应急指挥带来困难。另外，大型事故现场往往聚集大量救援车辆和人员，常规通信网络可能因容量不足而拥堵甚至瘫痪。如何保障事故现场的可靠通信（语音、数据、视频）是一大痛点。
• 信息共享与态势感知：应急指挥需要全面及时的信息支持，包括事故地点、现场情况、周边路况、救援资源分布等。然而目前各系统之间存在信息孤岛现象。例如，指挥中心可能无法直接获取现场救援人员的位置和状态，监控视频与报警电话信息未能有效关联。这种信息割裂导致指挥决策缺乏实时全面的态势感知，难以及时做出正确判断。
• 指挥调度效率：在紧急情况下，人工调度容易出现疏漏或响应迟缓。例如，传统方式下调度员需要通过电话或对讲逐个联系救援单位，确认资源状态后再下达指令，耗时较长。调度流程繁琐、人工协调工作量大，是影响应急效率的突出问题。此外，缺乏智能化辅助手段也使得调度决策更多依赖经验，难以做到最优。
• 系统可靠性与冗余：高速公路应急通信系统必须具备极高的可靠性，任何单点故障或通信中断都可能延误救援。然而现有系统可能存在单点风险，例如指挥中心服务器故障、通信链路中断等。缺乏完善的备份机制和容灾设计，在极端情况下可能导致通信瘫痪，这也是需要解决的痛点之一。

综上，高速公路应急指挥调度的核心需求是“快、通、准、稳”：即反应快、通信畅、信息准、系统稳。这要求在方案设计中充分考虑上述痛点，采取针对性措施加以解决。

1.3 系统建设的技术要求与功能边界

针对以上需求和痛点，本方案提出的指挥调度应急融合通信系统应满足以下技术要求和功能边界：

• 融合通信能力：系统应支持多种通信方式的融合接入，包括语音通信（紧急电话、调度对讲、手机公网）、视频通信（现场视频回传、指挥视频会商）、数据通信（定位信息、报警数据、文本指令）等。通过统一的平台实现不同系统的互联互通，使指挥人员可以在同一界面下完成接警、调度、视频查看、指令发布等操作，打破信息孤岛。
• 统一指挥调度：系统需提供计算机辅助调度（CAD）功能，实现对报警事件的自动受理、定位和分类，并根据预案智能推荐处置方案。支持一键调度功能，可快速将警情信息和指令发送给相关救援单位和人员，减少人工操作。同时具备多部门协同能力，能够将公安、消防、医疗等不同通信网络接入，实现跨部门的语音对讲和信息共享，提高联动效率。
• 广覆盖通信网络：在通信网络方面，要求构建有线无线结合、天地一体的网络体系，确保高速公路沿线及事故现场的通信覆盖。主干传输以光纤通信为主，实现指挥中心与沿线设备的高速可靠连接；同时部署无线宽带（如专用4G/5G网络或Mesh自组网）覆盖道路及隧道区域，供现场人员和车辆通信。对于偏远无公网覆盖区域，引入卫星通信作为备份手段，确保极端情况下通信不中断。
• 应急现场通信保障：系统应配备应急通信车或便携通信装备，可在事故现场快速搭建临时通信节点。例如，应急通信车携带卫星通信设备、Mesh路由器、音视频采集设备等，在现场建立临时指挥通信网络，将现场视频、语音实时回传指挥中心，并为现场救援人员提供内部通信支持。这种机动通信能力能够有效解决现场通信盲区和公网拥塞问题。
• 实时定位与态势感知：系统需集成定位技术，实现对报警位置和救援力量的精确定位。一方面，通过紧急电话终端的GPS/北斗定位或路侧标识，可自动获取报警发生的具体位置并在地图上显示；另一方面，为巡逻车辆和救援人员配备定位终端，将其位置实时上传至指挥中心电子地图。结合GIS地理信息系统，指挥人员可以直观掌握事故地点周边道路、资源分布情况，以及各救援力量的实时位置和状态，形成完整的现场态势图，辅助科学决策。
• 系统可靠性和冗余设计：在架构上采用冗余备份和容灾设计，确保系统连续运行。例如，指挥中心核心设备（服务器、交换机、通信网关等）应双机热备，关键链路（光纤、通信基站）采用环形冗余拓扑，避免单点故障。重要数据实时异地备份，关键应用支持异地接管。一旦主用系统发生故障或指挥中心遭遇灾害，备用系统可无缝接管，保障应急通信不中断。此外，系统应具有抗毁性设计，关键节点和线路具备防破坏、防干扰能力，以应对极端情况。
• 安全与权限管理：作为关键信息基础设施，系统必须满足严格的安全要求。需要实现通信加密（语音、视频、数据传输全程加密）、身份认证（接入终端和用户需经过认证授权）、访问控制（不同角色的指挥人员有相应权限范围）等安全机制。同时建立日志审计和网络安全监测手段，防范网络攻击和数据泄露，确保指挥调度系统的安全可靠运行。

综上，本方案的功能边界涵盖“接警-通信-调度-监控-决策”全流程，旨在构建一个技术先进、功能完善、安全可靠的高速公路应急通信指挥平台，满足高速公路日常监控和突发事件应急处置的需要。

2. 系统架构与技术方案设计

2.1 系统总体架构设计

本系统采用分层分布式架构，总体上划分为感知层、网络层、平台层和应用层四个层次，各层相对独立又有机结合，实现系统的整体功能。

• 感知层：感知层由部署在高速公路沿线及移动载体上的各种前端设备组成，负责采集和获取现场信息并提供通信接入。主要包括：紧急电话终端（沿线路侧每隔一定距离设置，供司乘人员紧急呼叫）、视频监控摄像头（包括固定摄像头和无人机、执法记录仪等移动摄像设备，用于获取现场视频图像）、车辆及人员定位终端（安装在巡逻车、救援车辆或单兵设备上，提供GPS/北斗定位信息）、环境与事件传感器（如气象传感器、事故检测雷达/地感线圈等，用于感知天气、交通流和异常事件），以及移动单兵终端（如集群对讲机、4G/5G智能终端，供现场人员通信和上报信息）等。感知层设备通过网络层与平台层连接，将采集的语音、视频、数据实时上传，并接收平台下发的指令。
• 网络层：网络层是整个系统的通信支撑，负责将感知层设备与平台层进行互联，并提供可靠的通信链路。网络层设计遵循有线为主、无线为辅、天地一体的原则：
  • 有线骨干网：利用高速公路沿线铺设的光纤通信网作为骨干传输链路，将沿线各站点（收费站、服务区、隧道管理站等）的接入设备与指挥中心连接。光纤网络具有带宽大、时延低、抗干扰强的优点，可承载高清视频、大数据量的传输。骨干网可采用环形拓扑或双路由设计，提高链路冗余度。
  • 无线接入网：部署专用无线通信系统覆盖高速公路全线，为移动终端提供接入服务。具体包括：数字集群对讲网络（如PDT/TETRA或LTE宽带集群），供内部人员调度通信；无线宽带网络（如5G专网或Mesh自组网），用于车辆和现场设备的数据/视频传输。无线接入网应与有线骨干网融合，实现移动终端在行驶过程中无缝切换接入。在隧道等特殊区域，可增设洞内无线覆盖装置（漏缆、中继器等）以确保信号覆盖。
  • 卫星通信：作为应急备份手段，配置卫星通信链路。指挥中心可安装卫星地面站，沿线关键节点或应急通信车配备卫星便携站。当光纤中断或公网瘫痪时，通过卫星链路实现应急通信连接。卫星通信具有覆盖广的特点，可保障偏远地区和灾害情况下的通信不中断。
  • 网络融合与交换：在指挥中心部署核心通信交换节点，将光纤网络、无线基站、卫星链路等接入，实现不同网络间的协议转换和数据交换。例如，通过IP多媒体子系统（IMS）或融合通信网关，将集群对讲、VoIP电话、移动电话等各种语音终端互联互通；通过视频网关将不同厂商的摄像头视频流汇聚到统一平台。网络层还应包括安全设备（防火墙、入侵检测等）和网络管理系统，确保网络稳定运行和安全隔离。
• 平台层：平台层是系统的核心中枢，部署在指挥中心机房或云端，由一系列服务器和软件平台组成，实现对各类数据的处理、存储和业务逻辑控制。主要包括：
• 指挥调度平台：运行指挥调度软件，实现报警受理、事件处置、资源调度等核心功能。该平台对接警信息（电话、报警按钮、传感器触发等）进行统一管理，自动关联GIS地图和预案信息，并提供人机交互界面供指挥人员下达调度指令。调度平台应支持多系统联动，例如一键将报警信息推送给相关部门，联动视频弹出事故现场画面，自动短信通知附近巡逻车辆等。
• 通信控制平台：负责整个系统通信资源的管理和控制。包括语音交换系统（如IP PBX或软交换服务器，实现紧急电话、调度电话、手机的交换接续）、集群调度服务器（对接数字集群系统，实现群组呼叫、优先级管理）、视频管理平台（NVR视频存储、视频智能分析、视频分发）、定位服务平台（接收处理GPS/北斗定位数据，提供地图展示和轨迹回放）等。通信控制平台将各种异构通信系统通过标准接口集成，实现“一张网”调度。
• 数据中心与存储：建立应急指挥数据中心，集中存储各类关键数据。包括地理信息数据（高精度电子地图、路网信息）、基础资源数据（沿线救援点、医院、消防力量分布等）、历史事故和处置方案数据库、以及实时产生的报警记录、视频录像、录音日志等。数据中心采用冗余存储和异地备份机制，确保数据安全不丢失。同时，平台层提供数据接口，可与上级应急指挥系统或相邻区域指挥中心进行数据共享。
• 应用支撑组件：包括GIS地理信息服务、数据库服务、消息中间件、日志和监控服务等。GIS服务为系统提供地图展示、路径规划、距离测算等功能；消息中间件用于不同子系统间的异步通信和事件通知；日志和监控服务对系统运行状态、操作日志进行集中管理，方便运维和审计。
• 指挥中心控制台：提供给指挥人员使用的综合界面，集成接警、地图、视频、调度、录音录像等功能。指挥人员可以在控制台查看报警列表、实时视频监控画面、各救援力量位置，并通过一键呼叫、短信、广播等方式下达指令。控制台支持多屏显示，可同时展示地图、视频、数据报表等，方便全面掌握态势。
• 移动终端应用：为巡逻人员、救援人员开发移动APP或专用终端应用，实现现场信息上报和指令接收。例如，巡逻人员发现事故可通过APP拍照上传、定位报警；救援车辆司机可通过APP接收导航路线和任务详情；现场救援指挥官可通过APP与指挥中心视频通话。移动应用通过4G/5G网络与平台实时连接，确保一线人员与指挥中心信息同步。
• 公众服务接口：系统可通过公众服务接口向社会提供一定的应急服务功能。例如，开通统一应急呼叫号码（如“12122”高速公路救援电话）接入本系统，公众报警后由系统自动定位并通知就近救援力量。又如，通过手机短信、微信公众号或车载终端向受影响公众发布交通管制、绕行提示等信息。这些对外服务接口增强了系统的公众应急服务能力。
• 其他辅助应用：包括培训演练系统（模拟事故场景供指挥人员训练）、统计分析系统（对事故类型、处置效率等进行统计，辅助管理决策）、预案管理系统（存储各类应急预案，供指挥人员调阅参考）等。这些应用丰富了平台功能，提升系统的综合效益。
• 应用层：应用层是面向用户的各类功能应用和界面，包括指挥中心的指挥席软件、移动端应用以及对外服务接口等。主要应用模块有：

通过上述分层架构设计，系统实现了前端感知、网络传输、平台处理、应用展示的有机统一。在逻辑上各层分工明确，在物理部署上可根据实际情况灵活调整（例如平台层部分功能可部署在云端）。这种架构具备良好的扩展性和维护性，为后续功能扩展和技术升级奠定了基础。

2.2 通信网络互联互通技术方案

通信网络的互联互通是实现应急融合通信的关键。本方案在网络层采用多种技术手段，实现有线与无线结合、专网与公网结合、传统与新兴技术结合，确保各类终端和系统能够无缝通信。

• IP融合通信技术：将语音、视频、数据业务都承载在IP网络上，是实现互联互通的基础。本方案中，紧急电话系统采用VoIP/SIP协议接入，对讲集群系统通过IP中继与指挥中心连接，视频监控采用RTSP/ONVIF等标准协议传输。所有业务数据流在骨干光纤网和IP交换平台上统一传输，从而打破不同通信系统间的壁垒。例如，当紧急电话呼入时，系统通过IP交换将语音流路由至指挥坐席，同时在IP网络上联动调取附近摄像头视频，实现语音与视频的同步呈现。IP化还便于引入软交换、媒体服务器等设备，对语音进行录音、混音，对视频进行分发、存储，满足指挥调度的业务需求。
• 集群对讲与公网对讲融合：针对高速公路巡逻和现场指挥的语音通信需求，采用数字集群通信系统（如PDT或TETRA）作为主要手段，同时兼容公网对讲（PoC）技术。数字集群系统具有呼叫接续快、群组通信方便、保密性好等优点，可用于内部人员的日常调度和应急呼叫。为了与外部单位（如公安、消防）协同，系统通过网关将集群网络与公网电话、手机进行互联。例如，指挥中心调度员可以通过集群调度台呼叫一线人员的对讲机，也可以直接拨打对方手机，实现跨网通信。此外，引入公网对讲APP，救援人员在没有集群终端时，可通过手机APP加入对讲群组，实现临时通信。这种融合方案确保无论使用何种终端，各参与单位都能互联互通。
• 5G/4G无线宽带接入：利用5G移动通信的高速率、低时延特性，为移动终端和现场设备提供宽带接入。在沿线建设5G基站（或利用运营商5G网络），覆盖高速公路主线及服务区、隧道口等区域。巡逻车辆和应急通信车可通过5G CPE接入网络，实时上传现场视频和数据；现场救援人员的智能手机、执法记录仪也可通过5G将高清视频回传指挥中心。5G网络还支持URLLC（超高可靠低时延通信），可用于车路协同预警等应用。在5G未覆盖的区域，可降级使用4G网络作为补充。对于隧道内部，可部署5G漏缆或直放站延伸覆盖。通过5G/4G接入，实现了移动场景下大容量数据的实时传输，使指挥中心对现场“看得见、连得上”。
• Mesh自组网技术：在一些特殊场景（如重大事故现场、无网络覆盖的山区），引入无线Mesh自组网技术作为临时通信手段。Mesh节点具有自动组网和中继功能，可由现场人员携带或由无人机布放。事故发生后，将若干Mesh节点部署在现场周边，形成一个局部覆盖的无线局域网。现场救援人员的终端通过Mesh接入，即可互相通信并接入后方网络。Mesh网络可与应急通信车的卫星链路结合，将现场信息通过卫星回传指挥中心。这种自组网无需依赖现有基础设施，部署灵活，能够在公网瘫痪或现场通信受阻时快速搭建临时通信生命线。
• 卫星通信接入：为保障极端情况下的通信，本方案设计了卫星通信子系统。指挥中心配置卫星通信主站，沿线关键节点（如特长隧道管理站、偏远服务区）配置卫星小站，应急通信车和便携设备配备卫星电话或卫星Modem。当光纤链路中断、地面通信基站损毁时，可立即启用卫星链路，将现场与指挥中心连接起来。卫星通信可承载语音、窄带数据，必要时通过卫星宽带设备传输视频。由于卫星通信覆盖范围广，不受地面灾害影响，它能为高速公路应急通信提供保底手段。例如，在地震、洪水导致地面通信中断时，通过卫星电话可保持指挥中心与现场的联系，为救援争取宝贵时间。
• 多网络融合与切换：为了充分利用各种网络资源，系统采用多网络冗余和智能切换机制。例如，一辆巡逻车可同时配备集群对讲机、4G手机、卫星电话三种通信方式。在正常情况下，优先使用集群或4G进行通信；当4G信号弱或集群网络故障时，终端可自动切换到卫星链路，确保通信不中断。指挥中心的通信控制平台对各网络状态进行监测，根据优先级和可用情况动态路由呼叫和数据。这种融合网络设计极大提高了通信的可靠性和连续性。

通过以上技术方案，本系统实现了语音、视频、数据在不同网络间的互联互通。有线与无线互补，专网与公网结合，传统集群与新兴5G/Mesh融合，再辅以卫星通信保底，形成了一个覆盖全面、抗毁性强的应急通信网络。无论日常还是灾时，都能为高速公路应急指挥提供稳定、高效的通信保障。

2.3 系统安全保障与可靠性设计

高速公路应急指挥调度系统关系到人民生命财产安全，其安全性和可靠性至关重要。本方案在架构和技术上采取了多层次措施，保障系统稳定运行和数据安全。

• 冗余备份架构：系统核心设备和网络均按照冗余备份原则设计，避免单点故障。指挥中心机房内，关键服务器（如调度服务器、通信服务器、数据库服务器）采用双机热备或集群部署，一台故障时另一台自动接管，业务不中断。核心网络设备（交换机、路由器）也配置冗余，采用VRRP等协议实现链路备份。骨干光纤线路建设成环形拓扑，某一段光缆切断时，业务可通过环网的另一方向传输，保证通信连续。对于电源，指挥中心和沿线机房均配备UPS不间断电源和备用柴油发电机，以应对停电事故。通过全方位的冗余设计，系统单点故障不会导致整体瘫痪，大幅提高了可靠性。
• 异地容灾与业务连续性：除了本地冗余，方案还考虑异地容灾，以应对区域性灾难（如地震、火灾损毁指挥中心）。在异地建立备用指挥中心或容灾数据中心，与主中心通过专线或卫星连接。日常情况下，容灾中心实时同步主中心的关键数据和系统状态。一旦主中心发生重大灾难无法工作，可在容灾中心迅速启动应急指挥系统，接管所有业务。例如，主中心的调度坐席软件可自动切换到容灾中心的服务器上运行，一线人员的通信也自动路由至容灾中心。这种异地容灾机制保证了“中心不倒、通信不断”，即使主指挥中心被毁，应急通信指挥也能在异地持续进行。
• 网络与信息安全：针对网络安全威胁，方案构建了纵深防御体系：
  • 边界防护：在指挥中心出口部署防火墙和入侵检测/防御系统（IDS/IPS），对进出网络的数据进行严格过滤和监测，防止未经授权的访问和恶意攻击。对卫星链路、互联网接入等边界也采取相应安全措施。
  • 传输加密：所有重要数据在网络传输过程中均进行加密。语音通话采用SRTP加密协议，视频流通过TLS/SSL加密，关键控制信令也经过加密签名。防止通信内容被窃听或篡改。
  • 身份认证与访问控制：对接入系统的终端和用户实施严格的身份认证。例如，紧急电话终端接入需经过设备认证；调度坐席登录需用户名密码+动态令牌双因素认证；移动APP登录需验证用户身份。不同用户根据角色分配权限，限制其可访问的数据和可执行的操作。重要操作（如远程控制设备、删除数据）需要二次确认或审批，杜绝越权操作。
  • 安全审计与监控：建立详细的日志审计机制，记录所有用户登录、重要操作、报警事件等信息，并定期审计。部署安全监控平台，对异常行为（如多次登录失败、异常数据流量）及时告警。对于视频监控等敏感数据，严格控制访问，并进行水印防泄漏处理。
  • 终端安全：为移动终端（执法记录仪、单兵设备）制定安全策略，如设备丢失后可远程锁定或擦除数据，防止敏感信息外泄。对车载终端和物联网设备，定期更新固件补丁，防范已知漏洞被利用。
• 可靠性与抗毁性：在系统可靠性方面，除了设备冗余，还通过故障检测与自动恢复机制来提升可用性。例如，平台层软件具备心跳检测，一旦某服务进程异常终止，可自动重启或切换到备份进程。网络设备配置BFD快速检测，链路故障时在毫秒级内感知并倒换。对于关键应用，制定了故障应急预案，如视频服务器故障时，指挥中心可临时调取附近收费站摄像头作为替代；通信中断时启用卫星链路等。在抗毁性方面，重要设备和线路考虑防破坏设计：机房有防火、防水、防雷击措施；沿线通信线缆尽量埋地或穿管保护，关键节点有备用路由。这些措施提高了系统在极端情况下的生存能力。
• 业务连续性管理：制定完善的业务连续性计划（BCP）和灾难恢复计划（DRP），定期进行演练。明确在不同级别灾害下的响应流程，例如一般故障由本地冗余自动恢复，较大故障启用异地容灾，重大灾害启动人工应急流程等。每年组织至少一次全系统的灾难恢复演练，包括模拟指挥中心被毁、网络中断等场景，检验备份系统接管和人工应急措施的有效性。通过持续的演练和改进，确保系统在面临各种灾难时都能快速恢复关键功能，将损失降到最低。

综上，本方案通过冗余架构、异地容灾、纵深安全、故障应急等一系列设计，构建了一个高可靠、高安全的应急指挥通信系统。在硬件上确保设备和链路的备份，在软件上强化安全防护和自动恢复，在管理上制定完善预案并演练。这将有效保障系统7×24小时不间断运行，在各种极端情况下依然能够为高速公路应急指挥提供有力支撑。

3. 系统部署与集成方案

3.1 系统部署拓扑与设备清单

根据上述架构设计，本系统的部署拓扑可概括为“一个中心、三级节点、全网覆盖”。“一个中心”即设在高速公路管理局或区域指挥中心的应急指挥中心；“三级节点”指沿线的区域分中心/管理站、收费站/服务区节点、以及现场应急节点；“全网覆盖”则是通过光纤、无线、卫星等网络将这些节点连接成统一整体。下图展示了系统的典型部署拓扑：
指挥中心：部署核心的指挥调度平台和通信交换设备。主要设备包括：调度服务器集群（含数据库、应用服务器）、通信网关（VoIP交换、集群交换、视频交换）、GIS服务器、存储服务器、坐席终端若干套、大屏幕显示系统、UPS电源及备用发电机等。指挥中心通过光纤链路与沿线各节点相连，是整个系统的大脑和神经中枢。
沿线节点：在高速公路沿线，每隔一定距离（如50公里）可设置区域分中心或管理站，作为二级节点。区域分中心部署接入交换机、光传输设备、本地存储和备用通信设备。当指挥中心与某段线路通信中断时，区域分中心可作为临时指挥节点接管局部调度。此外，在各收费站、服务区、隧道口等设置三级接入节点，安装接入层交换机、光端机、无线基站、紧急电话主机等设备。这些节点通过光纤汇聚到区域分中心，再上联指挥中心。同时，每个节点配置一定的本地供电和备用通信（如小功率卫星终端），以在与上级失联时维持基本功能。
现场应急节点：包括应急通信车和便携应急包。应急通信车是部署在各路段的移动指挥平台，车上配备卫星通信天线、Mesh路由器、视频采集设备、集群中继台、发电机等。事故发生时，应急通信车开赴现场，展开卫星天线与指挥中心建立连接，同时通过Mesh组网覆盖现场。便携应急包则是由救援人员携带的小型设备集合，包括卫星电话、Mesh节点、单兵图传设备等，用于在无车情况下快速建立现场通信。现场节点通过卫星或4G/5G与指挥中心保持联系，成为整个网络的延伸。
终端设备：系统涉及的终端设备种类繁多，包括：紧急电话亭（含语音对讲终端、摄像头、报警按钮）、高清网络摄像头（枪机、球机、云台摄像机）、车辆定位终端（车载GPS/北斗终端）、单兵定位终端（胸牌式或手机APP）、数字集群对讲机（手持台、车载台）、4G/5G执法记录仪、无人机（搭载摄像头和通信模块）等。这些终端分布在道路沿线和移动载体上，通过就近的接入节点或直接通过无线链路接入系统网络。
下表列出了本方案主要硬件设备清单及部署位置：

表：主要硬件设备清单及部署位置

设备名称	主要功能	部署位置
调度服务器集群	运行指挥调度核心软件，数据库存储	指挥中心机房
通信网关服务器	语音交换（VoIP/SIP）、集群对接、视频交换	指挥中心机房
GIS与应用服务器	地理信息服务、应用逻辑处理	指挥中心机房
存储服务器/NVR	视频录像、录音、数据备份存储	指挥中心机房（容灾中心备份）
坐席终端及大屏	指挥人员操作界面，实时态势显示	指挥中心大厅
光纤传输设备	SDH/OTN光端机、光交换机，骨干通信	沿线机房、收费站、指挥中心
无线基站	4G/5G基站、Mesh接入点，提供无线覆盖	沿线铁塔/杆路、隧道口、应急车
集群对讲系统	数字集群基站、调度台，内部语音通信	沿线集群基站、指挥中心调度台
卫星通信设备	卫星地面站、便携卫星终端	指挥中心、应急通信车、便携包
紧急电话终端	语音呼叫、报警按钮、定位	路侧每隔约2公里
高清网络摄像机	视频监控，事故图像采集	沿线制高点、桥梁、隧道、应急车
车辆定位终端	GPS/北斗定位，行驶状态上传	巡逻车、救援车
单兵定位/通信终端	人员定位、语音/数据通信	巡逻员、救援人员随身
无人机及图传设备	空中侦察，高清视频回传	应急通信车搭载
UPS电源及发电机	供电保障	指挥中心、沿线机房、应急车

上述拓扑和设备清单是一个概览。在实际部署时，可根据高速公路的长度、地形和管理需求进行调整。例如，较短路段可省去区域分中心，由指挥中心直接辐射；长大隧道需增加洞内通信和监控设备；山区路段可能需要增设更多卫星节点等。总体原则是确保覆盖、层次清晰、冗余备份，以满足实战需要。

3.2 与现有系统的集成接口设计

高速公路应急指挥系统往往需要与多个现有系统集成，以避免重复建设并实现信息共享。本方案充分考虑了与监控系统、收费系统、气象系统、公安消防系统等的接口设计，通过标准化接口和数据交换实现系统融合。

• 视频监控系统集成：高速公路通常已部署视频监控系统，由沿线摄像头和监控中心组成。本方案通过标准视频接口（如RTSP、ONVIF或SDK）将现有摄像头视频接入指挥调度平台。指挥中心的大屏和坐席界面可以直接调取任意摄像头画面，用于事故确认和现场监视。同时，本系统的报警信息可以联动监控系统，例如当紧急电话报警时，自动将报警点附近摄像头视频切换到主屏幕显示。对于已建的视频管理平台（如NVR存储、智能分析服务器），本方案通过开放API与之对接，实现视频录像的调阅和共享。这样，指挥调度人员能够“一站式”查看所有监控视频，而无需登录多个系统。
• 收费系统集成：收费系统掌握着车辆通行数据和出入口信息，对事故处置和交通管制有重要参考价值。本方案与收费系统进行数据接口集成，获取车辆通行记录和车道状态信息。例如，当发生事故需要封闭道路时，指挥中心可通过接口通知沿线收费站关闭相关出口，并获取封闭后车辆在收费站滞留情况。收费系统也可将异常情况（如冲卡、长时间未抬杆）实时发送给指挥系统，由指挥中心协调处理。通过共享车辆数据，还能辅助事故调查（查询事故前后经过的车辆）和交通诱导（根据收费站流量调整放行策略）。接口方式可采用Web Service或数据库同步，定期或实时交换数据，并确保收费系统安全不受影响。
• 气象及路况信息系统集成：恶劣天气和路面状况对高速公路安全影响很大。本方案集成气象监测系统和路况感知系统的数据，包括沿线气象站的天气数据（温度、湿度、风速、能见度等）、路面传感器数据（结冰、积水、积雪情况）以及交通流检测器数据（车流量、平均车速、占有率）。这些信息通过标准化的数据接口（如REST API或中间数据库）接入指挥调度平台，并在GIS地图上可视化展示。指挥人员可以随时查看道路气象和通行状况，提前采取措施（如限速、封路）。当气象系统发出灾害预警（暴雨、大雾等）时，指挥系统自动弹出提示并联动启动相应应急预案。通过气象和路况集成，实现“智慧感知”与指挥决策的结合，提高对环境变化的响应能力。
• 公安、消防、医疗等外部系统集成：高速公路应急往往需要多部门协同，因此本方案设计了与公安110指挥中心、消防指挥系统、医疗急救系统（120）等外部平台的接口。集成方式包括：
  • 语音通信接口：通过电话中继或语音网关，将本系统与110、119、120等紧急电话系统互联互通。当高速公路发生重大事故时，指挥中心调度员可以一键呼叫当地公安/消防/医院，实现多方通话会商。反之，外部应急指挥中心也可通过电话或对讲呼入本系统的指挥席，保持联络畅通。
  • 数据接口：建立数据交换机制，共享事故信息和资源信息。例如，当本系统接警后，可通过专线将事故地点、类型、伤亡情况等信息发送至公安和医疗指挥系统，提前通知其做好准备。公安系统则可以反馈附近警力部署，消防系统反馈可用救援力量，医疗系统反馈最近医院床位情况等。这些数据通过安全的接口（如XML/JSON数据交换或中间消息队列）传输，实现信息实时共享。
  • 视频共享接口：如果公安或消防有现场视频（如警用无人机、消防车摄像头），可通过视频流转发的方式接入本系统，使高速公路指挥中心也能看到外部救援力量视角的现场画面。同样，本系统的监控视频也可授权给相关部门调阅，实现视频资源共享。
  • 协同调度平台：在有条件的情况下，可与当地政府的应急指挥平台对接，将高速公路应急纳入城市/区域整体应急体系。例如，通过统一的应急指挥信息系统，实现跨部门的联合图上作业、资源调度和指令发布。这种深度集成需要遵循统一的标准和规范（如国家应急平台体系标准），但能最大程度提高协同效率。
• 其他系统接口：根据需要，本系统还可与高速公路信息发布系统（可变情报板、广播）、清障救援系统（拖车调度系统）、路政巡查系统等进行集成。例如，事故发生后自动通过接口在沿线情报板发布提示信息，引导车辆绕行；与清障公司系统对接，一键调度最近的拖车前往现场等。这些接口大多通过开放API或数据库对接实现，确保各系统间数据同步和联动操作。

在接口设计中，我们遵循标准化、安全性、松耦合原则。尽量采用业界标准协议和数据格式，以方便不同厂商系统间对接；对外部接口实施严格的权限控制和数据过滤，防止敏感信息泄露；采用松耦合架构，使本系统与外部系统在物理和逻辑上相对独立，任一系统升级或故障不致影响另一系统的基本运行。通过这些措施，本方案实现了与现有多系统的无缝集成，真正形成协同联动的应急指挥体系。

3.3 系统安装部署与实施步骤

为确保系统顺利上线并发挥预期效能，需要制定详细的安装部署和实施计划。本方案的实施大致分为以下几个阶段：

1. 需求确认与设计阶段：在项目启动初期，组织用户方（高速公路管理部门、交警、消防等）进行深入的需求调研和讨论，明确系统功能、性能和接口要求。根据需求编制系统设计方案和技术规格书，包括网络拓扑图、设备清单、软件功能说明、集成接口规范等。设计方案需经过专家评审和用户确认，作为后续实施的依据。
2. 设备采购与集成测试阶段：按照设计方案采购所需的硬件设备和软件平台。对于定制开发的软件模块，进行开发和单元测试。在实验室环境搭建系统集成测试平台，将主要设备和软件部署到位，模拟实际网络拓扑，进行系统联调测试。重点测试各子系统间的接口和功能联动，例如紧急电话呼入能否触发视频弹出和录音，调度指令能否正确下发到移动终端，跨部门通信是否畅通等。通过集成测试及时发现并解决问题，确保各组件协同工作正常。同时对设备进行必要的配置和优化，如服务器参数调优、网络QoS设置等，以满足性能指标。
3. 现场部署与安装阶段：完成实验室测试后，进入现场施工部署。按照拓扑设计进行网络布线和设备安装：< >机房建设：在指挥中心建设专用机房或机柜，安装服务器、存储、网络设备等。敷设机房内部线缆，配置空调、电源等环境保障。光纤网络施工：沿高速公路敷设或利用现有光纤，建设骨干通信链路。在沿线各站点安装光端机、交换机，实现网络连通。无线基站建设：在规划位置建设4G/5G基站或集群通信基站，安装天线和传输设备，确保无线信号覆盖。隧道内施工安装漏缆、中继器等。前端设备安装：安装紧急电话亭、摄像头杆件、车辆定位终端等。对紧急电话亭进行基础施工和防雷接地；对摄像头进行角度调试和清晰度校准；对车辆终端进行车载安装和定位测试。应急通信车改装：将通信设备集成安装到应急车辆上，包括卫星天线、通信机柜、供电系统等，并进行车辆改装后的测试，确保设备在移动和颠簸环境下正常工作。系统联调和试运行阶段：所有硬件安装完毕后，进行全网联调。将指挥中心与各沿线节点、移动终端连通，进行端到端的功能测试。包括：紧急电话拨打测试、视频回传测试、定位精度测试、集群对讲呼叫测试、卫星通信测试等。对发现的问题及时整改，如调整天线位置改善信号、优化软件参数提高响应速度等。在确认各项功能正常后，进入试运行阶段。试运行期间，系统正式接入日常监控和报警，但以观察记录为主，仍由原有系统作为主要备份。通过试运行收集实际运行数据，评估系统性能和可靠性。例如统计报警响应时间、系统平均无故障时间、用户满意度等。根据试运行反馈，对系统进行进一步优化和完善。
4. 培训与验收阶段：在试运行稳定后，组织对用户方相关人员的操作培训和维护培训。培训内容包括指挥调度平台的使用、各终端设备的操作、简单故障排除等，确保指挥人员和维护人员能够熟练运用系统。培训后进行考核，使关键岗位人员达到上岗要求。随后，按照项目合同和验收标准，由用户方组织验收。验收内容涵盖功能测试、性能指标核查、文档资料审核等。例如，测试10次紧急电话报警，检查每次是否在规定时间内接通并联动视频；核查系统可靠性指标是否达标；检查是否提供了完整的技术文档和操作手册等。验收过程中可邀请第三方专家参与评估。若发现问题，由实施方限期整改，直至满足验收条件。验收合格后，双方签署验收报告，系统正式移交用户投入使用。
5. 运维支持阶段：系统投入运行后，制定详细的运维方案，包括日常巡检、设备维护、软件升级、故障响应流程等。建立24小时值班制度，监控系统运行状态，及时处理报警和故障。运维团队应与设备供应商建立快速支持通道，备品备件齐全，确保一般故障在规定时间内修复。定期对系统进行性能优化和安全评估，根据需要进行软件版本升级和补丁更新。同时，持续收集用户反馈，对系统功能进行改进和完善，例如增加新的报警接入方式、优化界面操作流程等。通过长期的运维支持，保障系统始终处于良好运行状态，为高速公路应急指挥提供可靠支撑。

通过以上分阶段的部署实施步骤，本方案将逐步从设计蓝图变为实际可用的系统。在实施过程中，需加强项目管理和质量控制，确保各环节衔接顺畅。特别要重视用户的参与和反馈，及时调整实施方案，使最终交付的系统既符合技术规范又满足用户实际需求。

4. 系统功能模块与应用场景设计

4.1 指挥调度平台功能模块设计

指挥调度平台是整个系统的软件核心，提供人机交互界面和业务逻辑处理。其功能模块设计围绕接处警流程和指挥调度业务展开，主要包括以下模块：

• 报警受理模块：负责接收各种来源的报警信息并进行统一管理。报警来源包括：紧急电话呼入、公众电话报警（如12122转接入系统）、监控视频智能报警（如自动检测到事故）、巡逻人员APP报警、传感器报警（如气象灾害预警）等。当报警发生时，系统自动记录报警时间、报警方式和报警内容。对于语音报警，调度坐席会弹出来电号码和定位地图；对于视频或传感器报警，系统自动弹出相关画面或数据。报警受理模块具备报警分类功能，可根据报警内容或关键字将事件分为事故、故障、危险品泄漏等类别，并赋予不同优先级。同时支持报警信息的初步核实，例如调度员可以通过视频查看现场或询问报警人获取更多细节。报警受理模块记录所有报警日志，以备后续查询和统计。
• 地图与定位模块：集成GIS地理信息系统，提供电子地图显示和定位功能。地图上标注有高速公路线路、里程桩号、收费站、服务区、桥梁隧道、医院、消防站点等基础信息。当报警发生时，地图模块自动定位到事发地点，并显示周边环境。定位信息可来自紧急电话终端的预存坐标、GPS定位数据或用户描述的位置，系统支持地址解析和模糊定位以提高准确性。地图模块还能显示救援力量位置：所有巡逻车、救援车、现场人员的位置在地图上以图标实时标注，并随其移动更新。指挥人员可以点击图标查看该单元的详细信息（单位、人员、装备、状态等）。地图模块提供路径规划功能，输入起点和终点（如事故地点到最近医院）即可计算最优路线，并在地图上高亮显示。此外，还支持区域标注和态势标绘，指挥人员可在地图上圈选管制区域、绘制兵力部署等，用于指挥协同。地图模块为指挥决策提供了直观的空间信息支持。
• 视频监控模块：实现对视频资源的管理和调用。指挥调度平台通过该模块与视频监控系统对接，可在界面上浏览摄像头列表，并远程控制摄像头的PTZ（云台、变焦）操作。当发生报警时，视频模块自动弹出相关摄像头画面供指挥人员查看现场情况。调度员也可手动选择任意摄像头查看实时视频或调取历史录像。视频模块支持多画面分割显示，可在同一屏幕上同时观看多路视频，例如事故现场、上下游道路、收费站等，以便全面掌握态势。对于重要视频画面，可一键切换到大屏幕投影，供指挥中心多人查看。视频模块还具备视频抓图和录像功能，当发现关键画面时可抓拍保存，或对指定摄像头开始录像，作为证据留存。此外，可与视频智能分析系统集成，将分析结果（如车辆拥堵、异常停车）在界面上提示，辅助判断。通过视频监控模块，指挥人员能够“身临其境”地了解现场状况，为决策提供直观依据。
• 语音调度模块：实现对语音通信的集中调度控制。该模块连接数字集群系统、VoIP电话系统、手机通信等，提供统一的通话控制界面。调度员可以通过界面上的按钮或拨号盘，呼叫任意终端（集群组呼、单个对讲机、手机、固定电话等）。支持一键呼叫预设群组（如“巡逻一组”“附近救援”），实现快速下达指令。语音调度模块具有强插强拆功能，在紧急情况下调度员可以强行插入某通话或挂断无关通话，以保障重要指令的传达。同时具备监听和录音功能，可实时监听现场通话并对所有调度语音自动录音存档。对于多方协同场景，支持电话会议功能，将指挥中心、现场救援、上级领导等多方加入同一通话，实现远程会商。语音调度模块还能与报警信息关联，例如一键点击报警记录即可回拨报警人电话，或自动通知相关人员回电。通过该模块，指挥人员能够灵活运用各种语音手段，与现场保持密切沟通，确保命令畅通。
• 资源管理与调度模块：对各类救援资源进行管理，并提供调度决策支持。资源管理包括维护应急资源数据库，涵盖人员（交警、路政、消防队员等）、车辆（巡逻车、救护车、消防车、拖车等）、物资（灭火器、反光锥、医疗用品等）的信息和状态。每个资源记录其所属单位、联系方式、当前位置、可用状态等。调度模块根据报警事件自动检索附近可用资源，以列表或地图标注形式推荐给指挥人员。例如，系统可智能建议“距事故地点最近的巡逻车是P03，距离2公里，5分钟内可达”。指挥人员据此下达调度指令，通过语音或文字将任务发送给该资源。调度模块记录调度日志，包括调度时间、对象、指令内容、对方确认情况等。对于大型事故，可能需要多资源协同，调度模块支持批量调度和任务分配功能，可同时向多个单位发送不同指令并跟踪执行情况。资源管理模块还具备状态更新功能，救援单位在途中或到达现场后，可通过终端反馈状态，调度界面实时更新其状态（如“已出发”“已到达”“任务完成”）。通过资源管理与调度模块，实现了对应急资源的高效调配和跟踪，确保每一步救援行动都在指挥中心掌握之中。
• 指令发布与信息通知模块：负责将指挥中心的决策和信息传达给相关各方，包括现场人员、公众和其他系统。具体功能有：短信/彩信通知，可批量发送短信给相关人员（如通知巡逻车前往支援、通知事故车辆驾驶员注意事项）；APP推送，通过移动应用向现场救援人员推送任务详情和路线导航；可变情报板发布，与沿线情报板系统接口，发布文字信息（如“前方事故，车辆减速”“请绕行X出口”）；广播发布，在服务区、隧道等有广播设备的场所播放语音通知；社交媒体发布，对接官方微博、微信公众号，及时向公众通报路况和应急措施。指令发布模块通常与预案联动，例如启动某应急预案时，自动按预设内容发布通知。发布的信息内容可在界面上预览和编辑，确保准确无误。通过该模块，指挥中心能够多渠道、多对象地发布指令和信息，既保证救援队伍协同一致，又引导公众配合，提高整体处置效率。
• 预案管理模块：提供应急预案的数字化管理和辅助决策支持。系统内置多种典型事故的应急预案模板，如车辆事故处置预案、危险品泄漏预案、恶劣天气应对预案等。预案内容包括处置流程、责任单位、资源需求、通信联络表、注意事项等。指挥人员在接警后，可根据事件类型调阅相应预案，系统在界面上显示预案的关键步骤和提示。例如，危险品泄漏预案会提示“立即封锁现场500米，通知环保和消防到场，疏散附近人员”等。预案管理模块支持预案演练功能，可在非紧急时模拟事故场景，按照预案流程进行指挥调度练习，以检验预案有效性和培训人员。同时，指挥人员可根据实际情况对预案进行调整和批注，系统记录每次预案启动和执行情况，事后可进行评估和优化。通过数字化预案管理，提高了指挥决策的科学性和规范性，减少人为疏漏。
• 统计分析与报表模块：对系统运行数据和应急事件进行统计分析，生成报表供管理层决策参考。统计内容包括：报警事件数量及类型分布（可按日/月/年统计，分析高发事故类型和时段）、各路段事故频率和严重程度（找出事故黑点）、出警响应时间和处置时长统计（评估应急效率）、资源利用率统计（各救援单位出勤次数、里程）等。分析结果以图表形式展示，如柱状图、折线图、地图热点图等，直观清晰。报表模块支持导出功能，可将统计图表导出为PDF或Excel，方便制作汇报材料。通过定期生成报表，管理层可以了解应急体系运行状况，发现薄弱环节，有针对性地改进。例如，如果某路段事故率持续偏高，可建议增设监控或加强巡逻。统计分析模块还能对历史典型案例进行建档分析，总结经验教训，为完善预案和培训提供依据。

上述各功能模块既相对独立又互相联动，共同构成指挥调度平台的完整功能体系。在实际界面设计中，这些模块通常以多窗口或选项卡形式集成在统一的操作平台上，指挥人员可以根据需要切换查看。例如，接警时报警模块弹出，同时地图和视频模块自动关联显示；下达调度时语音和短信模块同时使用；事后统计时调用分析报表模块等。这种集成化设计提高了操作便利性，使指挥人员能够在一个平台上完成所有必要的工作。

4.2 典型应用场景与业务流程

针对高速公路常见的应急场景，本系统设计了相应的业务流程，确保在不同情况下都能快速、有序地开展应急处置。以下选取几类典型场景进行说明：

• 交通事故处置流程：当高速公路发生交通事故（如车辆碰撞、侧翻）时，可能的报警途径包括：司乘人员拨打紧急电话或12122报警、现场目击者报警、监控视频自动检测报警等。一旦报警接入指挥中心，系统立即在地图上定位事故地点，并自动调取附近摄像头画面供指挥人员查看。调度员通过语音对讲或电话与现场确认情况，评估事故严重程度。随后，系统根据预案自动推荐附近的救援资源（如最近的交警巡逻车、救护车、清障车）。调度员通过一键呼叫功能通知相关单位赶赴现场，并通过短信或APP向现场巡逻人员发送事故地点和概况。与此同时，指挥中心通过情报板和广播发布信息，提示后方车辆减速避让或绕行。现场救援力量到达后，通过单兵终端与指挥中心保持联络，实时报告伤亡情况、现场交通影响等。指挥中心据此协调后续措施，如增派救援力量、启动交通管制、通知医院做好急救准备等。在整个过程中，系统自动记录所有语音通话、视频录像和调度指令，形成完整的处置档案。待事故现场清理完毕、交通恢复正常后，调度员结束本次事件处置，并将相关信息录入系统备案。事后，统计分析模块可对该事故的响应时间、各环节耗时进行评估，为改进提供参考。
• 危险品泄漏应急处置流程：当发生运载危险品车辆泄漏或起火事故时，应急处置需要更加谨慎和协同。系统接警后，除了常规的定位和视频查看外，还会自动识别危险品类型（如果报警中提供或车辆数据库有记录）。指挥中心立即启动危险品事故应急预案：通过广播和情报板下达交通管制，封闭相关路段并引导车辆绕行；通知距离最近的消防特勤、环保、公安等部门前往支援，并说明危险品性质和可能危害；同时联系沿线下风口的村庄或单位，通过电话或短信提醒做好防护或疏散准备。现场消防到达后，通过4G图传将现场火势、泄漏情况实时传回，指挥中心专家团队远程指导灭火和堵漏方案。系统在地图上标注警戒范围，提醒后续增援车辆在安全距离外集结。指挥中心协调医疗部门在安全区域设置临时救护点，如有受伤人员立即送医。在处置过程中，指挥中心通过集群对讲与现场指挥官保持不间断沟通，根据风向、浓度监测数据调整警戒范围和处置措施。当险情解除、确认无二次危害后，指挥中心逐步解除交通管制，恢复道路通行。整个过程中，系统的信息发布模块持续向公众和相关单位通报进展，避免谣言和恐慌。危险品事故处置对协同要求高，本系统通过多部门通信联动和预案支持，确保各环节紧密衔接，最大程度减少损失。
• 恶劣天气及自然灾害应对流程：遇到暴雨、大雾、冰雪等恶劣天气或地震、山体滑坡等自然灾害时，高速公路需要及时采取交通管制和应急措施。本系统与气象和地质监测系统联动，当监测到恶劣天气预警或灾害发生时，指挥中心提前或立即做出响应。例如，大雾预警时，系统自动提示指挥人员启动大雾应急预案：调度员通过沿线情报板发布限速提示和谨慎驾驶信息，开启雾灯、诱导灯等沿线设施；通过短信平台向路上车辆发送预警信息；通知巡逻车加强巡逻频次，发现事故苗头及时处置。如果能见度过低，指挥中心决定封闭道路，则通过情报板和广播告知车辆从最近出口驶离，并通知收费站关闭入口。对于地震、塌方等灾害，一旦监测到或接报，指挥中心一方面立即封锁相关路段，另一方面迅速调度救援力量赶赴现场查看灾情。应急通信车在第一时间出动，利用卫星通信保障现场与指挥中心通信畅通。指挥中心根据现场传回的图像和信息，判断道路损毁程度和人员伤亡情况，协调消防、医疗、工程抢险等多部门联合行动。例如塌方事故，需要消防救人、工程队清障、交警维持秩序等，指挥中心通过系统将各单位分工明确，并实时监控进展。系统的地图模块可用于标绘灾害影响范围和拟定的绕行路线，供上级决策。在应对此类大范围事件时，指挥中心还会与上级交通主管部门和相邻路段指挥中心保持沟通，通过系统接口共享信息，协同实施交通分流和疏导。待天气好转或灾害现场清理完毕后，指挥中心逐步解除管制，恢复交通，并总结本次应对的经验教训。
• 日常巡逻与事件预防流程：除了事后处置，本系统在日常巡逻和预防预警方面也发挥重要作用。高速公路管理部门的巡逻车辆和路政人员配备了移动终端，可随时与指挥中心保持联系。日常巡逻中，巡逻人员如发现路面隐患（如坑槽、障碍物）或异常情况（如车辆抛锚），可以通过APP向指挥中心上报，系统将该信息记录并在地图上标注。指挥中心据此调度养护部门及时处理，并在情报板上发布提示，提醒过往车辆注意。对于可疑人员或事故苗头，巡逻人员也可实时上报，指挥中心视情况调度就近警力前往查看，将事故消灭在萌芽状态。系统还支持定期巡检功能，养护人员使用终端扫描沿线设备二维码，上传检查结果，实现对紧急电话、摄像头等设备状态的数字化管理。一旦某设备故障，系统报警提示维护部门处理，保证应急设施始终可用。此外，指挥中心可通过系统向巡逻人员下发任务指令，如“前往K100+500处勘查路况”，巡逻人员接单后导航前往并反馈结果。通过日常巡逻与系统的结合，实现了主动预防：及时发现并排除隐患，减少突发事件的发生概率。在节假日或重大活动交通保障期间，系统还可用于交通调度，例如指挥巡逻车疏导拥堵、调度车辆分流等，提升整体交通管理水平。

上述场景展示了本系统在不同情况下的应用方式。可以看到，无论事故大小、情况缓急，系统都能提供从信息获取、决策指挥到执行反馈的闭环支持。通过标准化的业务流程和智能化的辅助手段，大大提高了应急处置的效率和准确性。同时，系统的灵活性也允许指挥人员根据现场实际情况调整流程，确保方案既遵循规范又不失应变能力。

4.3 界面原型与操作流程示例

为了更直观地了解系统的使用，下面提供指挥调度平台的界面原型描述和简要操作流程示例：
界面原型概述：指挥中心的调度坐席通常配备多台显示器，中间大屏幕用于显示全局态势，坐席电脑屏幕用于详细操作。主操作界面集成了报警列表、地图、视频预览、通信控制、资源列表等区域。例如，界面左侧是报警事件列表，显示当前待处理和已处理的事件条目，每个条目包含事件类型、地点、时间、状态等信息。中间上方是GIS地图，展示事发地点及周边情况，救援车辆和人员的位置以不同图标显示，并标注其单位和状态。地图下方是视频预览窗口，可同时显示4路摄像头画面，点击某画面可全屏查看。右侧是通信与调度面板，包含电话/对讲控制按钮、短信编辑发送框、一键调度按钮等。界面底部显示系统状态和日志，如网络连接状态、新消息提示等。整个界面采用模块化布局，指挥人员可以根据需要拖动调整各窗口位置和大小。

接警与信息呈现：当有报警呼入时，系统弹出报警弹窗，红色高亮提示。报警弹窗上显示报警来源（如“紧急电话K230+100”）、报警时间、初步内容（例如“车辆碰撞，有人受伤”）。同时，地图自动跳转定位到该地点，闪烁标记；对应摄像头视频画面自动播放现场图像；通信面板上显示来电号码并振铃提示。调度员点击接听按钮，即可与报警人通话。此时，界面上的报警列表新增一条记录，状态为“处理中”。调度员在通话过程中，可以在报警记录中填写备注（如伤亡情况估计），并根据对话内容对事件分类和定级。通话结束后，系统自动保存录音，并将报警信息存入数据库。
调度决策与指令下达：报警信息确认后，调度员开始调度资源。界面右侧的资源列表根据事故地点和类型，自动筛选出附近可用资源，例如“巡逻车P07，距离2公里，空闲”、“XX市第一医院救护车，距离10公里”等。调度员可勾选需要调度的资源，点击一键调度按钮。系统随即通过集群对讲呼叫巡逻车，通过电话呼叫医院，并在短信/APP模块自动生成包含事故地点和情况的短信发送。调度过程中，界面上显示呼叫状态（如“正在呼叫巡逻车P07…”），一旦对方接听或确认，状态更新为“已通知”。调度员也可以在通信面板上手动选择呼叫方式，例如直接点击巡逻车图标发起集群呼叫，或输入电话号码拨打。对于需要发送的文字指令，调度员可以在短信编辑框中输入内容（系统可调用常用模板，如“请立即前往K230+100处理事故”），选择接收人后发送。指令发送后，系统记录发送时间和接收状态。
态势监控与协同：在等待救援力量到达期间，指挥人员持续监控界面上的地图和视频。地图上，被调度的巡逻车图标开始移动，旁边显示预计到达时间（系统根据距离和车速估算）。视频画面中可以看到现场车辆和人员情况。如果有多个摄像头，指挥人员可通过视频模块切换查看上下游情况，判断是否需要采取交通管制。此时，指挥中心可能也会收到其他信息，如相邻路段监控发现后方车辆排队，或气象系统提示附近有降雨。这些信息都会在界面上以提示或弹窗形式出现。调度员根据综合信息，决定采取进一步措施，例如通过情报板发布前方事故信息，或通过广播让现场人员做好防护。如需与其他部门协同，调度员可以点击协同通信按钮，选择公安或消防的一键呼叫，与对方指挥中心通话协调。在界面上，这些外部通话也会显示，方便记录。
结束与总结：当现场反馈事故处理完毕（例如伤者送医、道路恢复通行），调度员在系统中将该事件状态标记为“已结束”。界面上的报警列表相应更新状态，并记录结束时间。调度员填写事件小结，简要描述处置过程和结果，系统保存备案。随后，系统自动生成统计报表的一部分数据，如本次事件从报警到现场处置完毕用时、出动资源数量等。指挥人员可以在事后通过历史事件查询功能调阅本次事件的详细记录，包括录音、录像、调度日志等，用于复盘和培训。
以上流程示例展示了指挥人员在一个典型事故处置中的主要操作。通过友好的界面和自动化的功能，指挥人员能够高效地完成接警、研判、调度、监控、结束等一系列步骤。界面原型的设计遵循简洁直观、信息集中的原则，关键信息（地图、视频、通信）一目了然，常用操作（呼叫、发短信、调预案）触手可及，最大程度降低了人为失误和反应时间。实际系统上线前，还将根据用户反馈对界面和流程进行优化，确保符合指挥人员的使用习惯和应急工作节奏。

5. 系统优势、效益与风险分析

5.1 系统创新点与优势

本方案提出的高速公路指挥调度应急融合通信系统，在技术和应用上具备多项创新点和优势：

• 融合通信，一网打尽：系统创造性地将多种通信手段融合在统一平台，实现语音、视频、数据的一体化调度。过去各系统各自为政的局面被打破，指挥人员通过单一界面即可完成对电话、对讲、视频、短信等的统一操作。这大大提高了信息传递效率和协同作战能力，是应急通信领域的重要创新。
• 天地一体，全域覆盖：方案构建了有线+无线+卫星相结合的通信网络，实现对高速公路全路段、全场景的通信覆盖。特别是引入卫星通信作为保底手段，解决了偏远地区和极端情况下通信中断的难题。这种“天地一体”的网络架构在国内高速公路应急系统中处于领先水平，确保无论何时何地都能保持联络畅通。
• 智能调度，快速响应：系统集成了计算机辅助调度（CAD）和GIS地理信息功能，能够自动定位报警、智能推荐救援方案，辅助指挥人员快速决策。相比传统人工调度，大幅缩短了反应时间。同时，系统支持一键呼叫、批量通知等功能，使调度指令秒级下达，提高了应急响应速度和准确性。
• 实时可视，态势感知：通过高清视频监控和定位跟踪，指挥中心对现场态势看得见、听得清、说得通。实时视频和定位信息的引入，使指挥人员如临其境，极大提升了态势感知能力。这有助于正确判断现场情况，避免误判和延误。例如，通过视频确认事故严重程度后再决定是否需要封闭道路，可以更加科学合理。
• 协同联动，跨部门融合：系统设计注重与公安、消防、医疗等外部系统的集成，实现跨部门信息共享和联合指挥。在重大事故中，各救援单位能够通过本系统实现语音互通、数据共享，协同作战效率显著提高。这种多部门融合指挥的模式，符合现代应急管理“统一指挥、协同联动”的发展方向，是方案的一大亮点。
• 可靠安全，持续运行：方案在可靠性和安全性方面采取了全面措施，包括冗余备份、异地容灾、通信加密、严格权限等。这保证了系统能够7×24小时不间断运行，在各种复杂环境和极端情况下依然稳定可靠。对于关键基础设施领域，这种高可靠、高安全的设计是系统的重要优势，也是用户最关注的指标之一。
• 扩展灵活，易于维护：系统采用分层架构和模块化设计，具有良好的扩展性和可维护性。未来如需增加新的功能（如接入新类型传感器、支持新的通信协议）或扩容设备，只需在相应层增加模块即可，不影响现有系统运行。同时，集中的运维管理平台方便对全网设备和软件进行监控维护，降低了运维复杂度和成本。

综上，本系统在融合通信、覆盖能力、智能调度、协同联动、安全可靠等方面形成了独特的优势。这些优势将有效提升高速公路应急管理水平，为公众出行安全提供有力保障。

5.2 预期经济效益和社会效益

本系统的建设和应用，将带来显著的经济效益和社会效益：

• 减少事故损失，节约经济成本：通过快速有效的应急处置，可以最大程度降低事故造成的直接和间接经济损失。例如，系统能够缩短事故发现和响应时间，减少二次事故和交通拥堵的发生概率。据统计，高速公路上一起事故若能提前5分钟得到处置，可平均减少约30%的损失。本系统的应用有望将整体应急响应时间大幅缩短，从而避免或减轻人员伤亡和财产损失，带来巨大的经济收益。此外，通过智能调度优化救援路线，可节省救援车辆燃油和损耗，降低运营成本。
• 提高通行效率，促进经济发展：高速公路一旦发生事故或交通中断，会导致车辆滞留和绕行，带来严重的经济影响。本系统通过及时的信息发布和交通疏导，能够快速恢复道路通行。例如，在事故处置的同时，系统就通过情报板和导航APP引导车辆绕行，避免长距离拥堵。这将减少运输延误和物流成本，保障供应链畅通。对于旅游和货运为主的高速公路，通行效率的提升直接带来经济效益。据测算，高速公路每减少1小时拥堵，可带来数百万元的经济收益。因此，本系统的社会效益在经济层面也有充分体现。
• 保障生命安全，提升社会满意度：应急通信指挥系统最根本的效益在于保障人民生命财产安全。本系统通过更快的救援响应和更有效的现场处置，能够挽救更多生命、减轻伤害程度。例如，在人员受伤事故中，系统确保救护车以最短时间到达并将伤者送医，提高了生存几率。这些都将提升公众对高速公路安全保障的信心和满意度。同时，系统的信息公开和公众服务功能（如及时发布路况、引导出行）也提高了交通服务质量，树立了良好的政府形象。
• 促进部门协同，完善应急体系：系统的应用将推动高速公路管理部门与公安、消防、医疗等建立更紧密的协作机制。在联合处置过程中，各部门沟通更顺畅、配合更默契，有利于完善整个社会的应急管理体系。这种协同效应的价值难以量化，但对提升社会整体抗风险能力具有深远意义。此外，本系统的建设经验还可推广到其他交通领域和城市应急，促进相关行业的技术进步和管理提升。
• 示范引领作用：作为先进的智慧交通和应急通信融合项目，本系统的成功实施将在行业内起到示范引领作用。它展示了如何利用现代通信和信息技术提升传统交通管理水平，为其他地区高速公路或城市交通的信息化建设提供参考。这将有助于推动整个交通运输行业的数字化转型，提高公共安全保障的科技含量。

综合来看，本方案的经济效益主要体现在减少损失、提高效率上，而社会效益则体现在保障安全、提升服务上。这些效益的取得，将进一步凸显建设本系统的必要性和价值，为项目的持续运营和改进提供动力。

5.3 潜在风险与应对措施

在系统建设和运行过程中，可能会面临一些潜在风险和挑战。针对这些风险，我们制定了相应的应对措施，以确保项目顺利实施和系统长期稳定运行。

• 技术风险：本系统涉及多学科、多厂商的技术集成，存在技术复杂度高的风险。例如，不同厂商设备的兼容性问题、新引入技术（如5G、卫星通信）的成熟度问题、软件系统的稳定性问题等。如果处理不当，可能导致系统功能无法完全实现或运行不稳定。应对措施：在项目实施前进行充分的技术论证和测试，选择成熟可靠的技术和设备。对关键技术进行原型验证，确保各子系统接口兼容。制定详细的测试方案，涵盖单元测试、集成测试、压力测试等，及时发现并解决技术问题。引入有丰富经验的技术团队和顾问，对项目进行技术把关。对于新技术应用，采取“小范围试点、逐步推广”的策略，降低风险。
• 网络与信息安全风险：作为关键基础设施系统，本系统面临网络攻击、数据泄露等安全风险。一旦遭受黑客入侵、恶意代码攻击，可能导致通信中断、数据篡改，甚至指挥系统瘫痪，造成严重后果。应对措施：在系统设计中已经融入多层次安全防护（见2.3节），包括边界防护、传输加密、身份认证、安全审计等。在运行阶段，建立专业的网络安全运维团队，实时监测网络流量和系统日志，及时发现异常。定期进行安全评估和渗透测试，查找漏洞并修补。制定网络安全事件应急预案，一旦发生安全事件，能够迅速隔离受影响部分，启用备份系统，并上报主管部门。加强人员安全意识培训，防止内部操作失误或社会工程学攻击。通过这些措施，将安全风险降至最低，确保系统“牢不可破”。
• 系统可靠性风险：尽管进行了冗余设计，系统仍存在因极端情况导致失效的风险。例如，百年一遇的自然灾害可能同时破坏主备系统，长时间停电导致备用电源耗尽，人为破坏或误操作造成设备损坏等。这些情况虽概率极低，但一旦发生会对系统造成重大影响。应对措施：进一步提高系统的抗毁性，如将指挥中心机房选在安全地点，重要设备加装物理保护；与电力部门建立联动机制，在大停电时优先恢复指挥中心供电，或配备足够容量的备用电源；制定人工应急方案，当系统完全瘫痪时，启用传统通信手段（如卫星电话、人工广播）继续指挥，将损失降到最低。定期演练极端情况下的应急流程，确保人员熟悉在无系统支持时如何开展工作。通过这些预案和准备，提高系统在极端条件下的生存和恢复能力。
• 人员和管理风险：系统的成功运行离不开人的因素。可能的风险包括：指挥人员和运维人员对新系统不适应，导致操作失误或效率不高；部门间协调不畅，影响系统功能发挥；运维管理不到位，设备故障得不到及时修复等。应对措施：加强对用户的培训和指导，确保相关人员“会用、用好”系统。制定完善的运维管理制度，明确各岗位职责和操作规范，例如建立每日巡检、故障报告、值班值守等制度。引入运维管理平台，对设备状态进行监控，实现故障的及时发现和定位。加强部门协作机制建设，通过联席会议、联合演练等方式增进不同单位对系统的认识和配合度。在项目实施过程中，注重用户参与，及时收集反馈并调整系统功能，使系统更贴合用户需求。通过这些管理措施，将人为因素对系统的负面影响降到最低。
• 资金和持续运营风险：大型信息系统的建设和维护需要持续的资金投入。可能的风险是项目后期运维经费不足，导致系统得不到及时升级和维护，功能逐渐落后或设备老化。应对措施：在项目规划阶段就制定全生命周期成本估算，将运维费用纳入预算。争取主管部门支持，将系统运维经费列入年度财政预算，确保资金保障。采用模块化、标准化设计，降低后期扩展和维护成本。与供应商建立长期合作关系，签订运维服务协议，保障技术支持。探索引入社会资本或创新运营模式（如运维外包），提高资金使用效率。通过多渠道保障资金，确保系统长期稳定运行并不断优化升级。

总之，我们对项目可能遇到的风险进行了充分识别，并制定了对应的策略。在实施过程中，将密切关注风险变化，动态调整应对措施。通过技术、管理双管齐下，最大程度降低风险发生的概率和影响，确保项目顺利实施和系统长久发挥效益。

6. 结论

高速公路指挥调度应急融合通信系统的建设，是提升高速公路应急管理水平、保障公众出行安全的重要举措。本方案围绕“融合通信、统一指挥、快速响应、协同联动”的核心目标，对系统需求、架构设计、部署集成、功能应用、效益风险等方面进行了全面阐述。
在需求分析中，我们明确了当前高速公路应急通信的痛点和未来发展趋势，提出了覆盖语音、视频、数据的融合通信需求，以及统一指挥调度、广域覆盖、高可靠安全等关键要求。在架构设计中，我们构建了分层分布式的系统架构，将感知层、网络层、平台层、应用层有机结合，并采用IP化、无线宽带、卫星通信等技术实现网络互联互通，为系统功能实现奠定了坚实基础。在部署实施方面，我们规划了清晰的拓扑和设备清单，强调与现有监控、收费、气象等系统的集成接口，制定了分阶段的实施步骤，以确保项目顺利落地。在功能设计上，我们围绕指挥调度业务流程，设计了报警受理、地图定位、视频监控、语音调度、资源管理、指令发布、预案管理、统计分析等模块，打造了功能完备的指挥平台，并通过典型场景流程和界面原型展示了系统的实际应用效果。最后，我们分析了系统的创新优势和预期效益，也识别了潜在风险并提出应对措施，为系统的成功运行提供保障。
总而言之，本方案所设计的高速公路指挥调度应急融合通信系统，具有技术先进、功能完善、安全可靠、集成度高等显著特点。它将有效整合各方资源，实现高速公路应急指挥从信息获取、决策指挥到现场处置的全流程数字化、智能化，全面提升应急处置的效率和水平。在未来实施中，我们将根据本方案的规划，稳步推进项目建设，并持续优化系统功能，使之成为守护高速公路安全畅通的智慧中枢。相信在各方的共同努力下，该系统必将发挥巨大作用，为人民生命财产安全和经济社会发展保驾护航。
