行业背景与需求

石油和化工行业的生产环境具有高度危险性和复杂性，涉及易燃、易爆、有毒物质以及高噪音的作业条件。在此背景下，可靠的通信系统对保障人员安全和生产效率至关重要。一方面，企业需要符合严格的安全规范和法规要求，例如OSHA危险化学品信息标准要求为每个危险化学品提供标签和安全数据表，并对员工进行培训 ；另一方面，在高风险区域（如炼油厂、化工厂、油气田等），传统通信手段往往受限，需要专用的防爆通信设备。

因此化工石油行业需要一套 安全、可靠、高效 的电话扩音对讲系统，以满足日常生产调度和应急指挥的双重需求。

化工石油行业对通信系统的核心需求包括：

• 防爆安全： 设备必须通过防爆认证（ATEX/IECEx等），确保在爆炸性气体或粉尘环境中不产生火花或过热引发事故。
• 高可靠性： 在恶劣环境（高温、低温、潮湿、腐蚀性气体、粉尘）中保持稳定运行，支持冗余和故障恢复机制，避免通信中断导致安全隐患。
• 高抗噪性： 生产现场往往伴随机械轰鸣等高分贝噪音，通信设备需具备降噪和扩音功能，保证语音清晰可闻。
• 实时响应： 支持一键呼叫、广播通知等功能，确保在紧急情况下指令能够迅速传达，人员能够及时沟通。
• 系统集成： 能够与工厂的其他系统（如火灾报警、工业电视监控、调度电话等）联动，实现统一指挥调度。
• 法规合规： 满足国家和行业相关标准（如ATEX 2014/34/EU、IEC 60079系列、GB 3836等）以及安全规范要求，确保方案合法合规。

系统架构设计

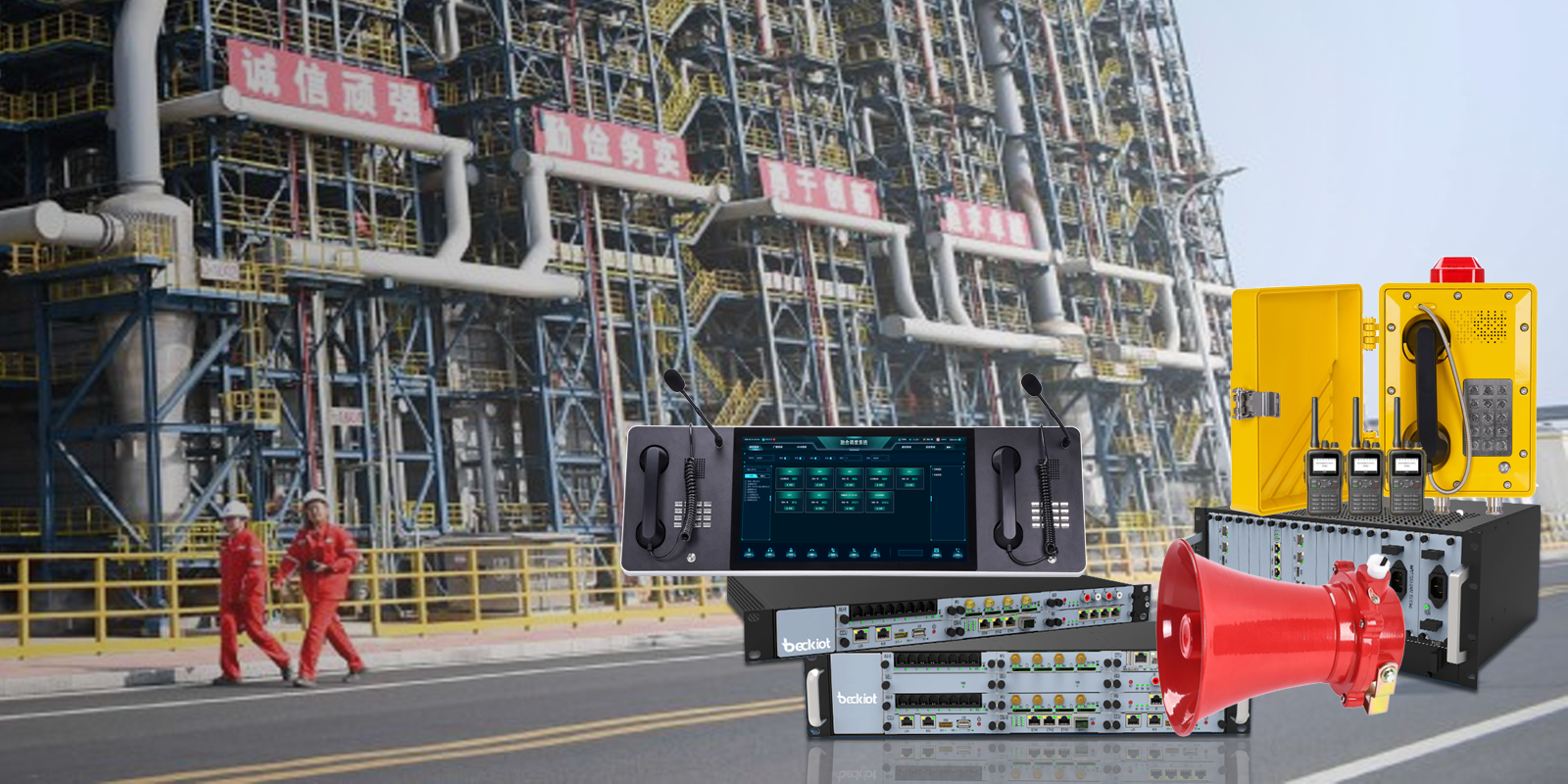

针对上述需求，贝克通信设计了一套电话扩音对讲系统。采用 分布式架构 ，由控制主机、现场终端和传输网络三大部分组成。

• 控制主机（调度主机）： 作为系统的核心，控制主机一般部署在中央控制室，实现对整个系统的管理和调度功能。控制主机通常包括IP语音服务器或调度机，支持与公共电话网（PSTN）或VoIP网络对接，实现内部对讲与外部电话的互联互通。控制主机能够监控各现场终端的状态，并提供调度操作台软件，供调度员进行群组呼叫、广播、录音等操作。

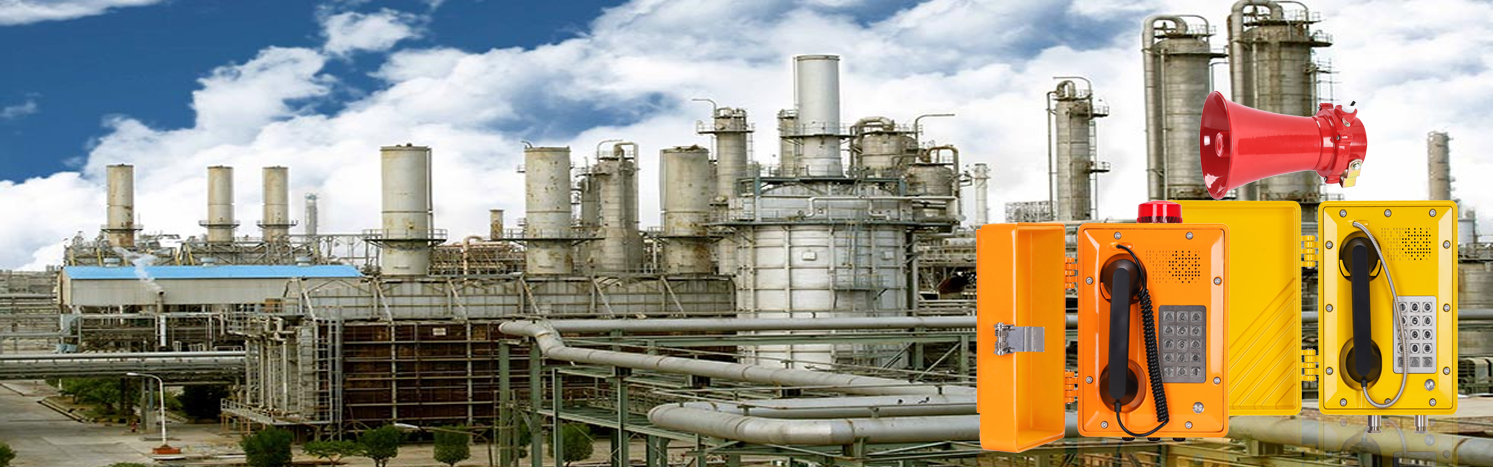

• 现场终端设备： 在装置区、罐区、码头、道路等现场区域部署防爆型的电话/对讲终端，包括：
  • 防爆对讲电话： 安装在现场的固定对讲站，通常为免提式，带有扬声器和麦克风，支持一键呼叫中控室或其他分机。终端外壳为防爆设计（如铸铝或不锈钢隔爆外壳），防护等级达到IP65/IP66以上，防尘防水，并通过ATEX/IECEx认证，可用于Zone 1/2危险区域。部分终端还内置警笛或报警接口，可在紧急情况下联动发出声光报警。
  • 防爆扩音喇叭： 在装置区或开阔区域安装防爆扬声器，用于公共广播和报警。扩音喇叭通常具有高功率输出和定向扩散设计，能够在嘈杂环境中清晰传播语音指令和警报信号。喇叭同样需符合防爆和防护标准，必要时可与对讲电话联动，实现分区广播功能。
  • 无线对讲接入： 为了覆盖移动作业人员，系统可通过 集群网关 将数字对讲机（如TETRA、DMR集群）接入对讲系统。这样，佩戴防爆对讲机的现场人员可以与固定对讲电话互联互通，实现有线与无线通信的融合。集群网关与调度主机连接，调度员可通过操作台呼叫任一无线用户或群组，反之现场人员也可通过对讲机呼叫中控室或发起广播。
• 传输网络： 系统的通信链路可采用 有线和无线相结合 的方式：
• 有线网络： 在厂区内部，对讲终端与控制主机之间通常通过工业以太网或专用对讲总线连接。IP对讲系统利用以太网传输语音数据包，可借助工厂已有的工业以太网，实现长距离传输和灵活组网。对于距离较远的装置区，可采用光纤链路以保证传输带宽和抗干扰能力。传统对讲系统也可采用两线制音频总线，但扩展性和抗噪性不如IP方案。
• 无线接入： 在大型厂区或移动作业场景，可引入无线通信手段作为补充。例如部署 无线Mesh网络 或 4G/5G工业专网 ，使移动终端（如防爆手机、无线对讲）接入系统。无线Mesh网络具有自组网和冗余特性，适合覆盖广阔区域；5G专网则提供高速率、低时延和广连接，可用于高清视频通话和大数据量传输。对于偏远井站或海上平台，可采用卫星通信链路将现场与中控室连接，确保远程通信畅通。

整个系统架构应设计为模块化和可扩展的。贝克融合控制主机可通过级联扩展支持更多终端，现场网络可根据区域划分采用 环形拓扑 提高可靠性（单点故障不影响全网）。系统还应支持与其他系统集成，如通过接口与火灾报警系统联动，当有火警时自动触发广播通知 ；与视频监控联动，实现报警时自动弹出对应摄像头画面等。这种集成架构能够提升应急响应效率和整体管理水平。

设备选型与部署

在设备选型上，必须优先考虑 防爆性能、防护等级和环境适应性 。以下是主要设备类型及其选型要点：

• 防爆固定对讲电话： 应选用通过ATEX/IECEx认证的工业对讲终端，适用于IIB/IIC类气体环境和T4/T6温度组别。终端应具备高防护等级（如IP66/IP67），能够防尘防水和抵御盐雾腐蚀。实际部署中，可根据区域危险等级选择 隔爆型 或 增安型 设备：Zone 1区域通常要求隔爆（Ex d）或本质安全（Ex i）设备，而Zone 2区域可选用增安型设备。终端形式包括挂墙式免提电话、带手柄的对讲电话等，可根据使用习惯选择。关键性能要求包括：免提通话语音清晰、支持背景噪音抑制、具有状态指示灯和紧急呼叫按钮等。
• 防爆扬声器/扩音器： 用于公共广播和警报的扩音设备同样需防爆认证。可选用防爆型号角扬声器或音柱，功率根据覆盖面积选择（如50W、100W）。扬声器应具有宽频响应和高灵敏度，以保证在高噪音环境下语音仍可辨识。在罐区、装置区等大面积区域，可划分多个广播分区，每个分区配置独立的扬声器组，由控制主机分区控制广播内容。必要时，扬声器可与现场警笛组合，实现语音广播与声光报警的结合。
• 防爆无线通信设备： 对于巡检、维修等移动作业，配备 防爆对讲机 或 防爆智能手机 是常见方案。对讲机需通过ATEX/IECEx认证，发射功率和电路设计确保不会引燃爆炸性气体。现代数字对讲机（如DMR、PDT标准）具有集群呼叫、GPS定位、文本消息等功能，可提升协同效率。防爆手机则可运行移动应用，实现视频通话、数据采集等，但需选用通过防爆认证且具备工业防护等级的机型。无论对讲机还是手机，都应考虑配备降噪耳机或喉麦，以在高噪音环境下保持通信清晰。
• 控制主机与调度台： 控制主机应具备电信级稳定性，支持冗余电源和热备份。如果采用IP对讲方案，主机通常是一台运行对讲软件的工业服务器或专用通信网关，支持SIP协议与各终端通信。调度台软件安装在中控室工作站上，提供图形化界面，调度员可查看各终端在线状态，进行一键呼叫、群组通话、全区广播、录音监听等操作。调度台应支持多席位配置，不同调度员可分管不同区域或职能。此外，控制主机需提供与其他系统的接口，如RS485/RS232用于联动消防报警，网络接口用于对接视频监控平台等。

在部署实施时，还需注意以下几点：

• 布线与安装： 对讲系统的线缆应选用阻燃、耐油、耐腐蚀的电缆，并穿管或沿桥架敷设，避开高温和机械损伤区域。在危险区域，电缆引入设备时需使用防爆电缆密封接头，确保隔爆外壳的完整性。设备安装应牢固可靠，高度便于人员操作，并考虑防水措施（如加设防雨罩）。
• 分区与编号： 根据厂区布局对系统进行分区规划，例如按装置单元或地理区域划分对讲分区。每个现场终端应赋予唯一编号或名称，方便调度员识别。在调度台上可直观显示各分区和终端状态，提高指挥效率。
• 测试与调试： 安装完成后，应对整个系统进行全面测试。包括：各对讲分机的呼叫、通话质量测试；广播功能测试（分区广播、全区广播）；与消防报警联动测试（模拟火警触发广播）；集群无线通信测试（对讲机接入对讲系统通话）等。调试过程中需调整扩音音量和音频参数，确保在不同区域都能清晰听到广播。
• 培训与文档： 对中控室调度人员和现场操作人员进行系统使用培训，使其熟悉呼叫、广播、报警等功能的操作流程。制定系统维护手册和应急通信预案，明确在不同事故场景下如何利用对讲系统进行人员疏散和指挥。

功能模块与实现

贝克应急电话扩音对讲系统通常包含以下功能模块，以满足日常生产和应急响应的需要：

• 双向对讲通话： 这是系统的基本功能。现场人员可以通过对讲电话一键呼叫中控室，中控室调度员也可呼叫任一现场分机，实现一对一的双向通话。通话采用免提扬声方式，方便现场人员双手操作。为了保证通话清晰，系统应具备 噪声抑制和回声消除 功能，滤除背景噪音并避免扬声器声音回馈麦克风产生啸叫。对于移动人员，通过集群对讲机也可与对讲系统通话，实现跨终端的语音通信。
• 公共广播通知： 调度员可将重要的生产指令、安全提示或应急信息通过广播功能发送到指定区域或全厂。广播分为 分区广播 和 全区广播 两种：分区广播时，调度员选择某一装置区或车间的扬声器群组，发布针对性通知；全区广播则将信息发送到所有扬声器，用于全厂范围的紧急通知。广播内容可以是实时语音（调度员直接讲话），也可以是预先录制的音频文件（如事故预案语音、疏散提示等）。公共广播功能在紧急情况下尤为关键，能够迅速将指令传达给现场所有人员，指导应急处置。
• 紧急报警联动： 系统应与工厂的火灾报警、气体检测等安全系统集成，实现联动报警功能。当现场发生火灾、可燃气体泄漏等紧急情况时，消防或DCS系统触发干接点信号给对讲主机，主机自动切换到紧急广播模式，播放预设的报警语音并强插所有终端扬声器。同时，现场的防爆警笛和指示灯也会启动，提醒人员立即响应。紧急广播具有最高优先级，可中断当前的普通通话和广播，确保警报信息第一时间被听到。此外，每个对讲电话通常带有紧急呼叫按钮，现场人员按下按钮可直接向中控室报警求助，中控室屏幕上会显示报警的终端位置，便于快速定位险情。
• 调度指挥功能： 在中央控制室，调度员利用对讲系统的调度操作台对现场进行统一指挥。调度台支持 群组呼叫 （一键呼叫多个相关岗位人员）、 会议通话 （多方同时通话讨论）以及 监听 功能（可监听某区域现场声音以了解情况）。调度员可以通过对讲系统协调不同班组的作业，例如通知巡检人员前往检查设备、指挥维修团队处理故障等。调度台通常还集成录音功能，对重要通话和广播进行录音存档，以备事后分析和事故调查使用。
• 与其他系统集成： 现代的对讲系统往往作为工厂通信集成平台的一部分，与其他系统互联互通。例如：与 行政电话系统（PBX） 集成，实现对讲分机与办公电话互拨，方便内外部沟通；与 工业电视监控 集成，当某对讲终端报警时，自动将对应摄像头的视频画面切换到调度员屏幕，实现“一键可视”；与 消防广播系统 集成，在火灾时由对讲系统接管广播，避免多套系统同时发声造成混乱；与 门禁系统 集成，在特定区域对讲分机上实现访客对讲和远程开门授权等功能。这些集成扩展了对讲系统的应用范围，提高了整体协同效率。

通过以上功能模块的有机结合，电话扩音对讲系统能够在化工石油企业中发挥 日常生产调度中枢 和 应急指挥平台 的双重作用。日常情况下，它确保各岗位间沟通顺畅，提高生产效率；紧急情况下，它成为快速通报和组织救援的关键工具，最大程度保障人员安全和减少损失。

关键技术指标与标准

为确保系统在化工石油环境下的安全可靠运行，贝克的方案涉及的关键技术指标和遵循的标准规范主要包括以下方面：

• 防爆认证与防护等级： 所有现场电气设备必须符合防爆标准。例如，欧洲ATEX指令2014/34/EU将危险区域分为Zone 1（爆炸性环境正常情况下可能出现）和Zone 2（仅在异常情况下可能出现），对应设备类别为II 2G和II 3G。设备应取得ATEX和IECEx认证，标明适用的气体组别（如IIB、IIC）和温度等级（T3-T6）。本质安全型设备需符合IEC 60079-11标准，隔爆型符合IEC 60079-1标准等。防护等级方面，现场终端应达到IP65以上，以抵御粉尘侵入和喷水。同时，设备材料和设计需耐油、耐腐蚀，适应化工环境。
• 语音通信质量： 系统应提供清晰可靠的语音通信，在高噪声环境下尤为关键。关键指标包括：语音传输的信噪比（SNR）应足够高，一般要求在背景噪声85dB情况下语音仍清晰可懂；采用数字降噪技术，将环境噪声抑制到可接受水平 ；支持全双工通话，避免一方讲话时另一方声音被截断；具备自动增益控制（AGC），使不同距离或音量的讲话都能清晰传输；音频采样率不低于8kHz（建议采用高清语音，采样率16kHz以上），以保证语言细节的保留。对于广播系统，还应考虑语音的可懂度（RASTI或STI指标），通过合理布置扬声器和调整音频参数，使语音清晰度达到设计要求。
• 系统可靠性与冗余： 为保证24/7不间断运行，系统设备应具备高可靠性。控制主机电源应支持双路冗余和不间断电源（UPS）供电，关键节点可采用热备份设计，当主设备故障时备机无缝接管。传输网络可采用冗余拓扑，例如工业以太网环形结构，单点链路故障时网络能在毫秒级内自愈。现场终端应具有自检和状态上报功能，当设备发生故障（如麦克风失灵、扬声器断线）时，能向主机发出告警，便于及时维护。系统平均无故障时间（MTBF）应达到工业级标准（通常要求>50,000小时）。此外，应考虑环境适应性指标，如设备工作温度范围（通常-40℃～+70℃）、抗振动冲击能力等，确保在恶劣工况下稳定运行。
• 电磁兼容与安全： 化工石油现场存在大量电机、泵类等电气设备，可能产生电磁干扰。对讲系统设备需符合电磁兼容（EMC）标准，如EN 61000系列，具备抗射频干扰、电快速脉冲等能力，确保通信不受现场电磁环境影响。同时，设备本身的发射和辐射不得干扰其他仪器仪表或安全系统。安全方面，系统应满足电气安全标准（如IEC 61508功能安全，或GB标准），在故障情况下不会导致危险。例如，本质安全电路限制能量输出，防止火花；隔爆外壳能承受内部爆炸而不破裂等。
• 通信协议与标准： 若采用IP对讲方案，应遵循开放的通信协议如SIP（会话初始协议）和RTP/RTCP（实时传输协议），以保证系统的互联互通和扩展性。调度操作台与主机之间的通信可采用专用协议或基于IP的API接口。集群无线通信部分应符合相应的数字集群标准（如DMR Tier III集群、TETRA等），以确保不同厂商设备的兼容。系统还应满足国家和行业的相关规范，例如：中国GB 50116《火灾自动报警系统设计规范》中对事故广播的要求，GB 3836系列防爆电气设备标准，以及石化行业标准SH/T 3063《石油化工企业电信设计规范》等。遵循这些标准规范，可确保方案的合规性和安全性。

关键技术指标的设定应围绕“ 安全、可靠、清晰 ”的原则展开。从设备选型到系统设计，都严格依据相关标准进行测试和认证，才能保证电话扩音对讲系统在化工石油行业这一特殊环境下发挥应有的作用。

方案优势与效益

采用贝克扩音对讲系统，将为化工石油企业带来多方面的优势和效益：

• 提升安全性： 可靠的对讲系统是保障人员安全的重要手段。在危险环境中，人员可以随时通过对讲求助或报告险情，调度员也能及时下达指令组织应急响应。紧急广播功能确保在事故发生时，所有现场人员都能迅速获知信息并采取正确行动，从而减少伤亡和损失。据统计，在高风险工业领域，有效的通信系统可显著降低事故响应时间和事故后果的严重性。
• 提高生产效率： 清晰高效的内部通信能够减少信息传递延误和误解，使各岗位协同更加顺畅。操作人员遇到问题可以立即呼叫相关技术人员或中控室，及时获得指导，避免因沟通不畅导致的操作延误或错误。调度员通过对讲系统可以实时协调多个作业，优化资源配置，减少等待时间。总体而言，通信畅通可提升装置运行效率，降低非计划停机时间。
• 降低运营成本： 一套集成的对讲系统可以替代过去分散的多种通信手段（如各装置独立的对讲、临时使用手机等），减少重复投资和维护成本。数字化的对讲系统便于集中管理和远程维护，可降低人力巡检和故障排查成本。另外，由于通信及时准确，避免了因信息不畅导致的生产事故或返工，从而节省了潜在的高额损失成本。
• 符合法规要求： 该方案严格遵循国家和行业的安全规范，确保企业合规运营。例如，满足OSHA关于危险化学品信息交流的要求 、符合ATEX/IECEx防爆标准 以及消防报警联动规范等。这有助于企业通过安全监管部门的审查，降低法律风险。同时，标准化的设计也方便与其他系统集成，为未来扩展打下基础。
• 增强应急处置能力： 系统的集成联动功能使应急处置更加高效。一旦发生事故，对讲系统与消防、安防系统联动，自动报警并广播，缩短了信息传递时间。调度员可以在第一时间了解现场情况并指挥救援，各部门通过对讲协同作战，提高了应急响应速度和准确性。这对于石油化工这类高风险行业尤为重要，可最大限度减少事故影响范围。
• 改善管理水平： 对讲系统的运行日志和录音为管理提供了宝贵的数据。通过分析通话记录和应急广播情况，管理层可以评估生产协调和应急准备的有效性，持续改进流程。此外，系统的集中监控界面使值班人员对全厂通信状态一目了然，有助于日常巡检和设备管理。数字化的对讲系统还可与企业的信息化平台对接，实现生产调度信息的记录和共享，为智慧工厂建设提供支持。

总结

电话扩音对讲系统在化工石油行业的应用，不仅带来了直接的安全效益和经济效益，也提升了企业的应急管理和运营管理水平。在实际案例中，许多炼化企业和油气田通过部署该系统，实现了“ 平时保生产，急时保安全 ”的目标，为企业的安全生产和可持续发展提供了有力保障。
