1. 介绍

1.1 概述

本文档主要介绍产品的语音自检功能。
语音自检即对设备的喇叭和麦克风进行检测，即回声自检；其原理为设备的喇叭放音， 麦克风收音，以此来检测设备的喇叭和麦克风是否正常。常用于远距离检测设备喇叭和麦克风是否正常。下面将对行业设备如何进行语音自检做详细介绍。

1.2 适用型号

i12、i11、i16V、i18S、i20S、i30、i32V、i33V、i16SV、i10SV、PA3、PA2S。

1.3 语音自检如何工作

设备在喇叭进行放音，例如播放一段音频，然后在麦克风收音，并检测看收到了多少百分比的音频；如果超过一定的阈值，就判定为成功；如果小于一定的阈值，判定为失败。原理图如下图 1 所示：

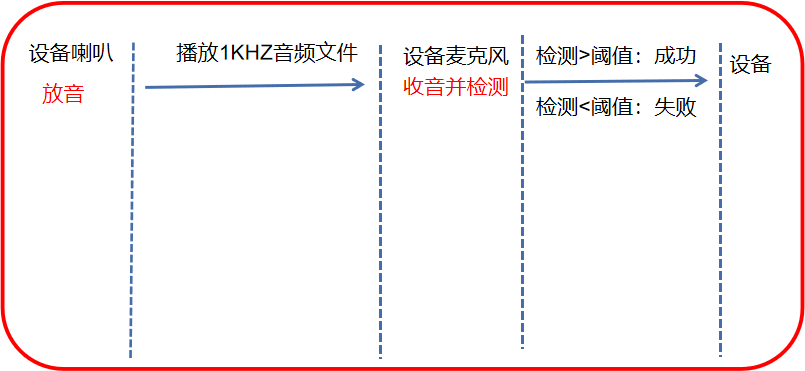

                                                                                                       图 1 语音自检原理图

1.4 语音自检使用场景

语音自检常用于远距离时候设备巡检，为节省时间成本，提高检测效率，当出现广播无声音或广播声音突然中断时，可通过在控制室远距离对设备进行自检。

1.5 前提准备工具

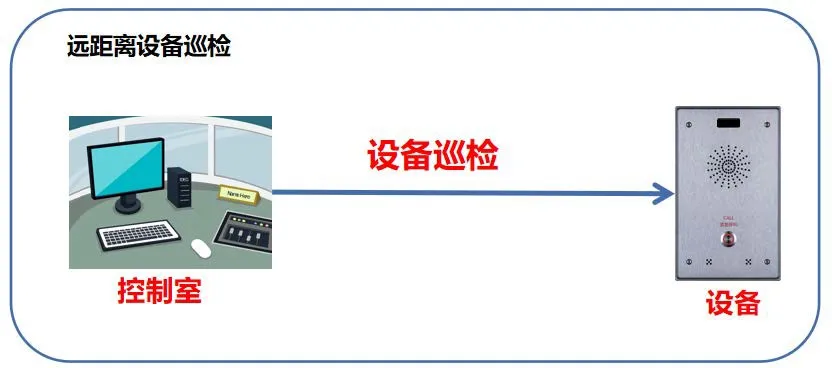

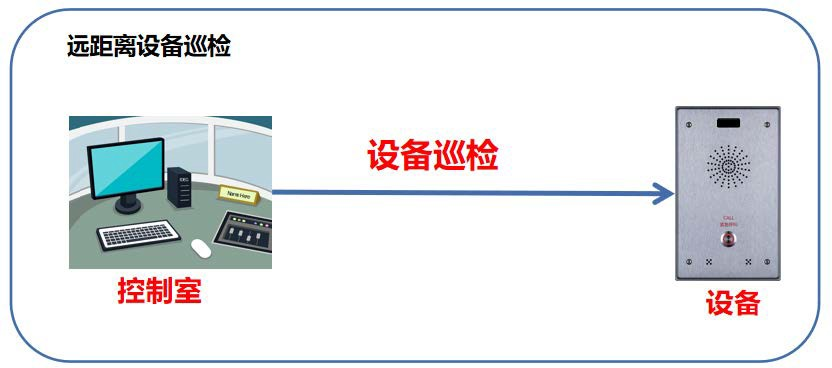

                                                                                                   图 2 语音自检场景图

①对讲系列产品一台（此处以 i12 为例），PoE 交换机一台（或者 DC 直流电源），科能服务器一台，将设备接到交换机下。
②调试电脑一台，服务器一台，并将电脑接到交换机下，保证电脑跟设备之间的网络是互相连通的。

1.6 设备与电脑连接示意图

①将 i12 连接交换机，服务器连接交换机，并将电脑连接在与设备同一个交换机下， 保证电脑跟交换机之间的网络互相连通，连接示意图如图 3 所示。

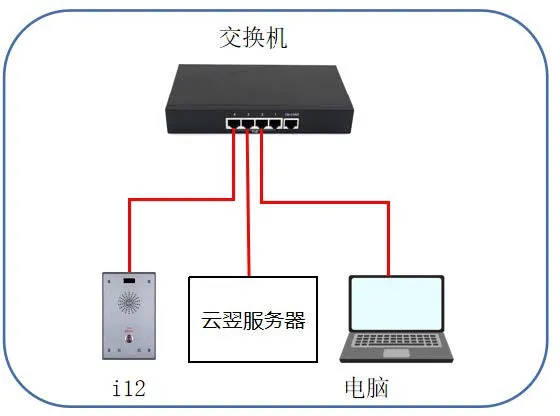

                                                      图 3 设备与电脑连接示意图

2. 操作指南

实现回声自检有不同的方式，下面将对每种方式做详细介绍。

2.1 Active URI 方式

Active URI 是由远端控制台发起 HTTP Get 请求，设备内置的 HTTP Server 来解析指令和响应该请求，以达到远端控制设备的目标。
(1)自检的格式：http://设备 ip/cgi-bin/ConfigManApp.com?key=ECHO_TEST；
①设备 ip：待检测设备的 IP 地址，此处以 172.18.8.15 为例；
②返回结果：当设备喇叭与 mic 正常接入的时候，检测结果为 success；若 spk 或 mic
未接或损坏，则返回 Failure；
(2)举例：在浏览器输入 http://172.18.8.15/cgi-bin/ConfigManApp.com?key=ECHO_TE ST，当设备喇叭与 mic 正常接入的时候，检测结果为 success，如下图 4 所示。

                                                                                                                                               图 4 Active URI  语音自检示意图

2.2 HTTP API 方式

HTTP API 是一个应用程序接口，用于与第三方应用程序或管理系统集成。设备是HTTP 服务器，在 URL http://ip/xmlservice 上提供HTTP API 服务。第三方应用程序是 HTTP 客户端，向URL 发送 HTTP post 请求，其内容以 XML 格式封装。
HTTP API 的请求格式如下：
(1)Client -> Server 请求：
<?xml version="1.0" encoding="UTF-8" ?>
<FanvilPhoneExecute beep=”yes” >
<ExecuteItem>URI="cmd:echo_test"</ExecuteItem>
</FanvilPhoneExecute>
cmd:audio_play：表示请求的命令为回声自检；
(2)Server -> Client 响应：
<?xml version="1.0" encoding="UTF-8"?>
<FanvilPhoneExecute>
<ExecuteItem>URI="cmd:echo_test"</ExecuteItem>
<RetCode>0</RetCode>
<info>
<![CDATA[success]]>
</info>
</FanvilPhoneExecute>
(3)返回结果：当设备喇叭与 mic 正常接入的时候，检测结果为 success；若 spk 或
mic 未接或损坏，则返回Failure；
(4)举例：可使用 Postman 或ApiPost 进行测试，请求为POST 请求，路径：http://设备 IP/xmlservice，并将客户端向服务端发送的请求输入正确后，点击“Send”，可成功发送请求并返回检测结果，如下图 5 所示。

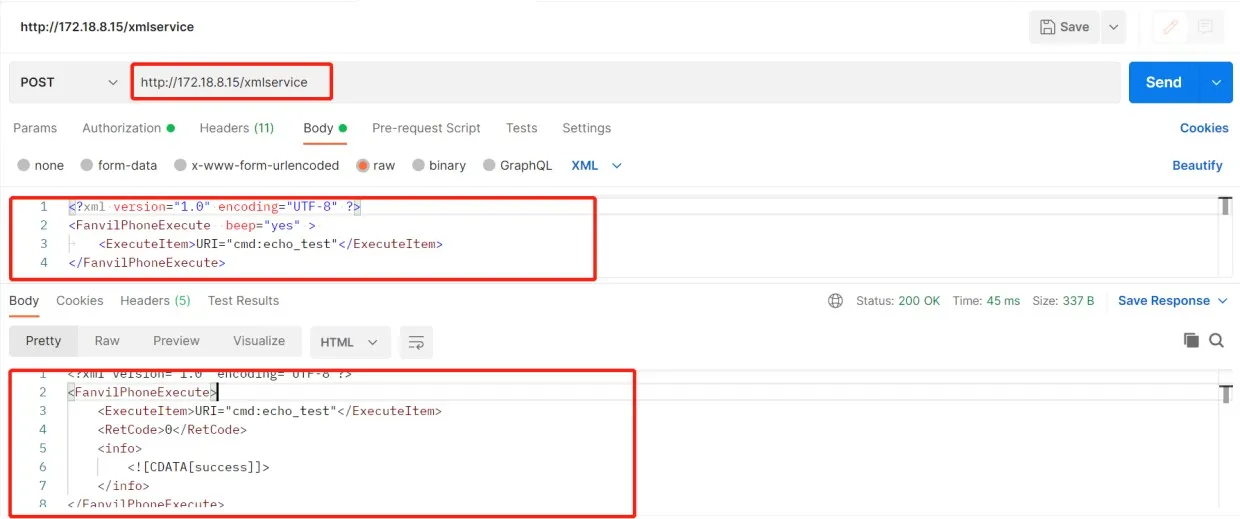

                                                                                                                                                   图 5 HTTP API 语音自检示意图

2.3 Time Plan 方式

可在时间计划处添加语音自检项，在设置的时间段/时间点设备会进行自检，并将结果通过Action RUL 上报。
(1)登录进设备 web 界面，在“对讲设置”---“时间计划”---“时间计划规则”处添加时间计划，如下图 6 所示：
①执行类型：选择“语音自检”；
②执行时间：选择对应的时间段，即在该时间段内设备会执行自检。

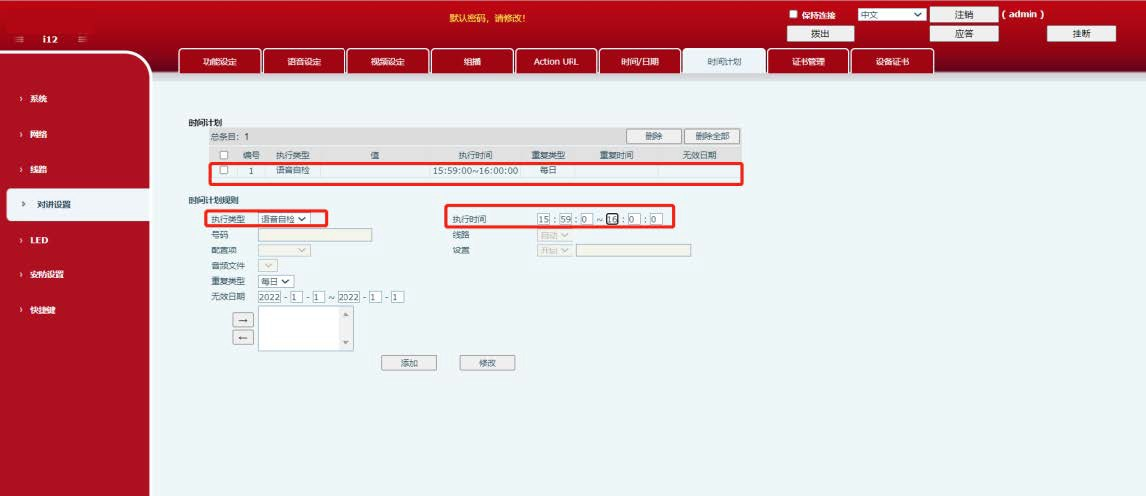

                                                                                                                                 图 6 Time Plan 语音自检示意图

(2)添加成功后，在“时间计划”处会新增一条时间计划，到该时间后，设备即会进行自检；

2.4 SIP Message 方式

SIP Message 方式为在公网环境下，通过服务器发送 Message Active URI 指令，设备针对 Message 请求回复 200 OK。设备发送 Message Response 将结果上报平台。平台针对Message Response 请求回复 200 OK。
(1)设备在服务器上注册账号。
(2)在服务器中建立自检任务，此处以科能服务器为例，登录科能服务器web 界面， 选择“自检任务”---“添加”，添加自检任务即可。
(3)添加完后选中任务，点击执行，若设备 spk 和 mic 连接正常，即设备执行成功； 若 spk 或 mic 未接或损坏，则执行异常，并在服务器界面返回异常状态；或可点击服务器web 界面“自检结果”，查看设备的自检结果即可；

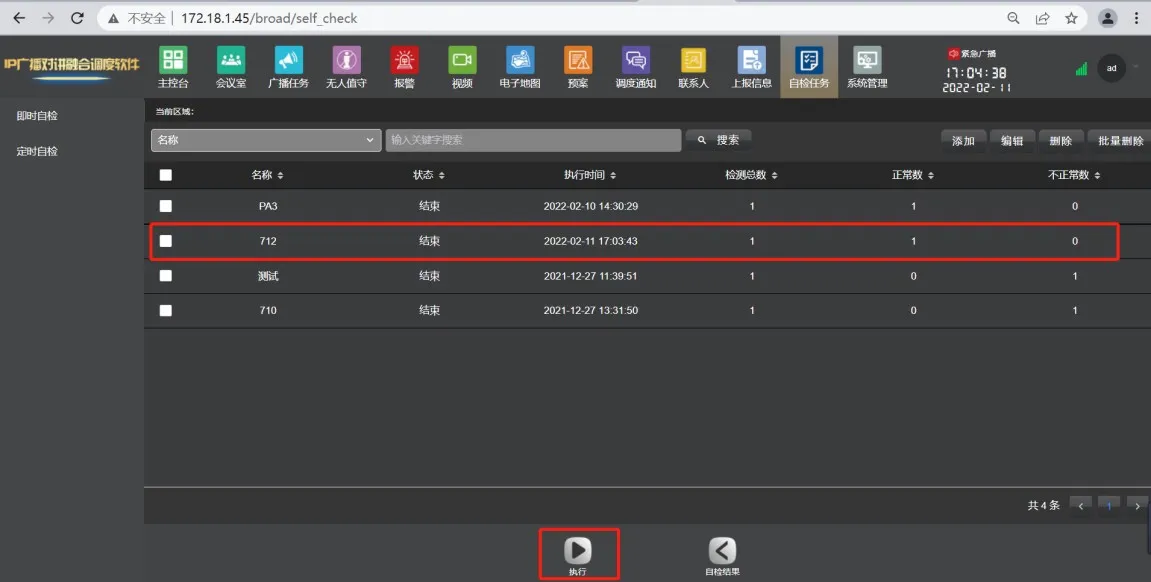

                                                                                                                                              图 7 SIP Message 语音自检示意图
(4)也可通过在设备抓包查看自检是否成功或失败，在开始自检前，进入设备web 界面，点击“系统”---“辅助工具”---“网络报文撷取”，点击“开始”。

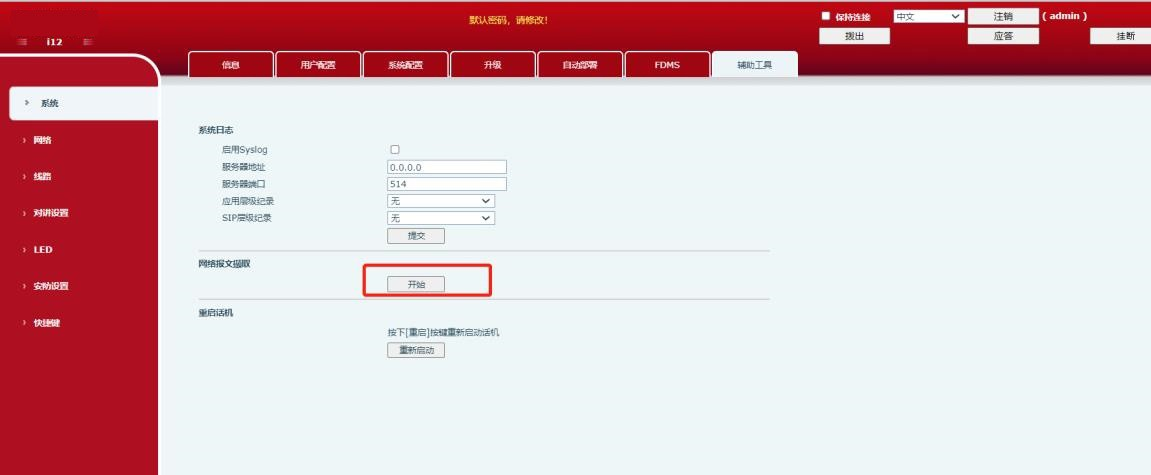

                                                                                                                                              图 8 设备抓包示意图
自检结束后，在设备 web 界面点击“结束”；使用 wireshark 打开数据包，过滤“sip”字段，在 MESSAGE 消息中可看到“Success”字段，表示自检成功；若显示“Fail”或“Failure” 则自检失败；

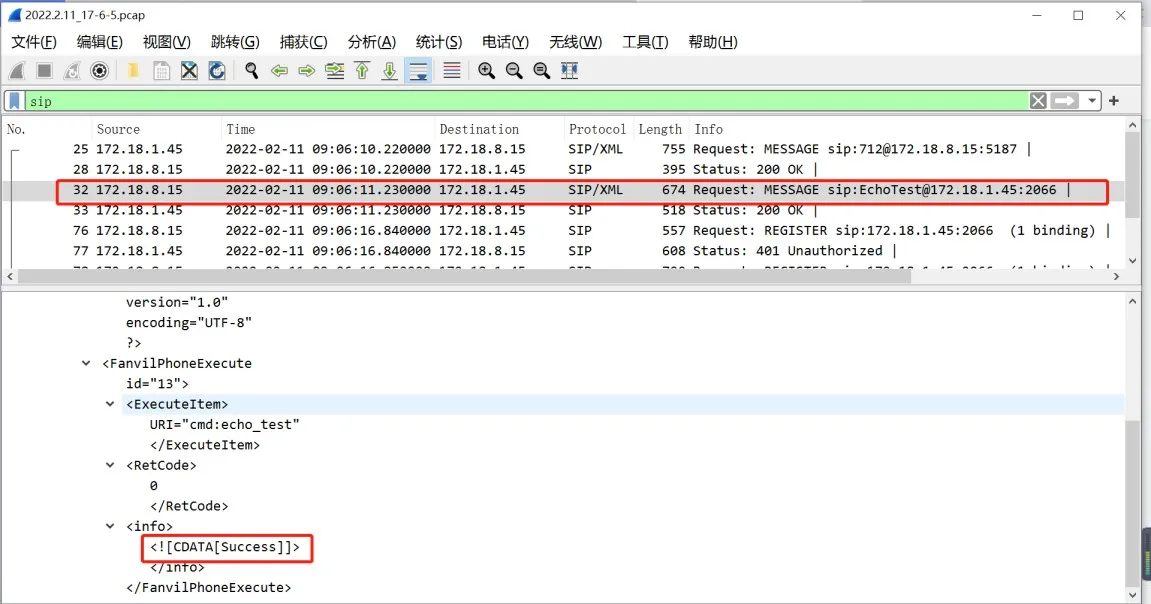

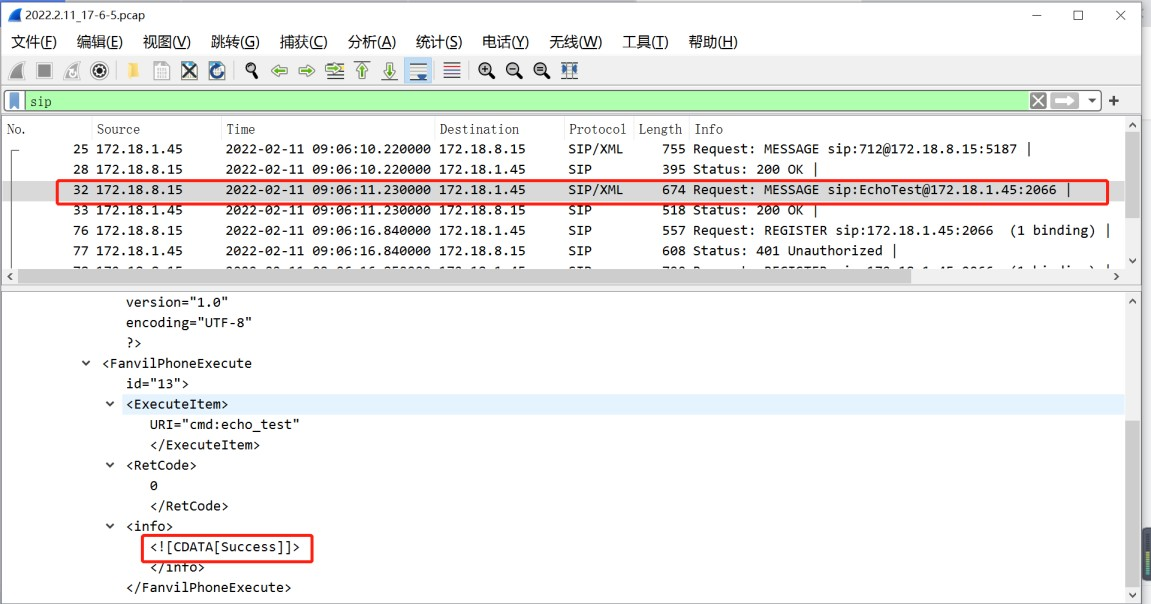

                                                                                                                                             图 9 抓包查看自检结果示意图

3. 语音自检失败如何处理

在实际使用中，用户可能会遇上语音自检失败的问题，这可能是各种原因引起，可经过排查确认，详细如下：
(1)检查连接
当语音自检显示失败时，可检查喇叭与麦克风连接是否正常；若未接喇叭，结果应该显示为失败，但若检测环境嘈杂，可能会误判为成功；若不接麦克风，则必定会显示失败；
(2)检查配件
若喇叭与麦克风连接都正常，仍显示失败，则检查喇叭与麦克风配件是否损坏；若配件也正常，可联系技术支持。
(3)确认环境是否安静
自检的原理是通过在设备的喇叭播放 1KHz 的音频，然后在麦克风接收此 1KHz 的音频信号。 当环境中存在 1KHz 音频时，可能会导致检测不准确。 即可能喇叭损坏，但是检测到了环境中的 1KHz 音频信号，判断错误认为喇叭是好的。
