1. 介绍

1.1 概述

本文档主要介绍视频门禁对讲的抓图功能。
抓图功能的作用是在视频门禁或对讲有动作的时候，抓图摄像头的图片，并上传到指定的服务器上。服务器类型支持 HTTP/HTTPS, FTP, TFTP 服务器。
所支持的触发条件有： 呼叫，振铃，接通，开门等。

1.2 适用型号

视频门禁：i30，i31S，i32V，i33V
视频对讲：PA2 + PA KIT 摄像头，PA2S+PA2 KIT 摄像头， i10V, i10SV， i16V, i16SV， i18S

1.3 抓图功能如何工作

抓图功能主要应用于视频门禁对讲在一定的条件下，触发抓图动作，门禁对讲将抓到的摄像头图片，上传到指定的服务器上进行储存。 此功能主要包括两部分：
1.抓图的触发条件，即在什么条件下会触发抓图的动作。 目前支持的条件有：发起呼叫，来电振铃，通话接听，输入口触发（针对对讲型号），输出口触发（针对对讲型号）， 开门（针对门禁型号）
2.上传图片到指定的服务器，所支持的服务器类型为 HTTPS, HTTP, FTP, TFTP

1.4 抓图使用场景

抓图功能适用于需要保存特定事件下的摄像头图片的场景，比如电瓶车进电梯等

1.5 前提准备

1）准备一台 i30 视频门禁，一台F600S 视频话机，保证两台设备连接到交换机中，并能够正常获取IP 地址。
2）准备调试电脑一台，提前安装调试好服务器软件，并把电脑接入和话机及对讲设 备接入同一局域网；保证电脑与设备之间网络是互通的。

1.6 连接示意图

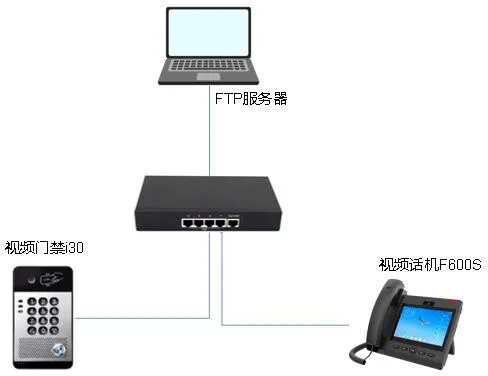

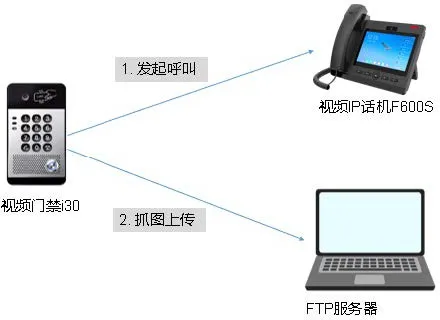

以视频门禁 i30 为例，简单示意设备的网络连接，如下图：

2. 操作指南

为了能够正常使用抓图功能，我们需要进行服务器的安装与调试，以及配置门禁对讲的抓图功能。本章节我们以 i30 门禁为例，使用WFTPD 作为 FTP 服务器进行抓图存储。

2.1 服务器准备

本文使用WFTPD 作为 FTP 服务器进行说明。
首先，下载 WFTPD 软件， 此软件无需安装，打开即可使用。
其次，配置服务器软件：

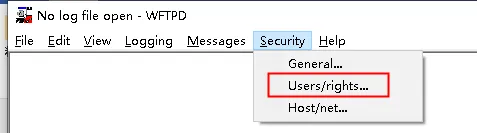

1.打开软件，点击Security – User/Rights…

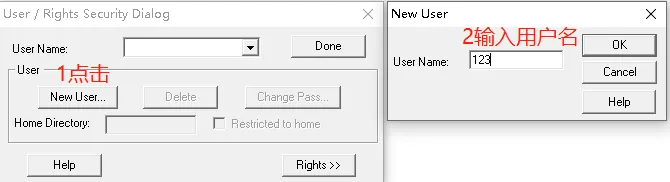

2.在新窗口中点击New User…, 然后输入用户名User Name, 此例中用户名为 123， 点击OK

3.在新窗口中输入密码，此例中密码为 123，点击OK 确认

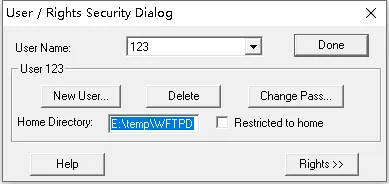

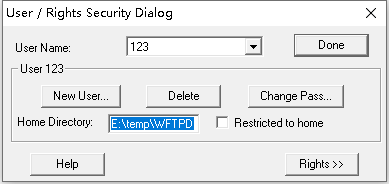

4.设置 FTP 服务器根目录
根目录为 FTP 服务器存放文件的根目录，默认情况下，上传的抓图文件也存储在根目录里。 此例中，根目录的绝对路径为E:\temp\WFTPD，将路径复制到Home Directoy 中：

2.2 设备设置

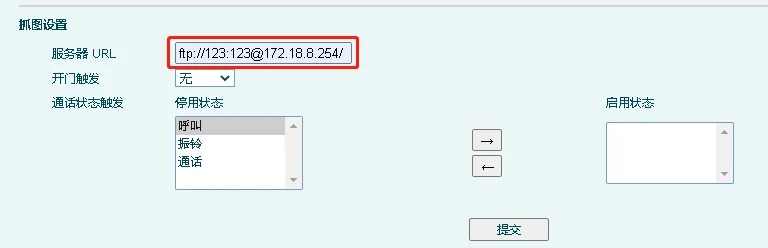

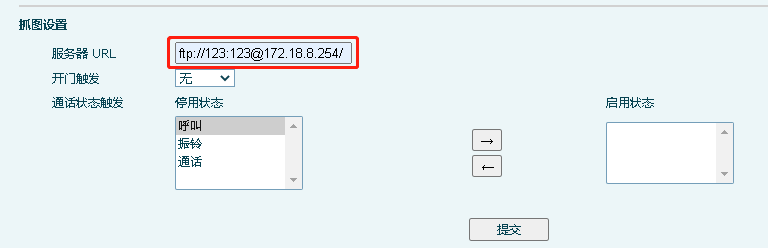

登陆设备的 WEB 界面，设置抓图的触发条件和上传抓图的URL 地址。设置服务器地址：

其中， ftp 表明使用 FTP 服务器；123:123 分别为登陆 FTP 服务器的用户名和密码， 服务器的IP 地址为 172.18.8.254，后缀/表示存放在服务器的根目录下，如果想存储到 FTP 的其他目录下，需要填写绝对路径， 比如/snap/表示存放到 FTP 服务器的根目录下的 snap 文件夹内。

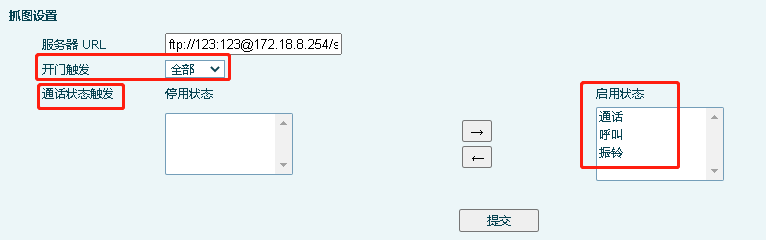

设置触发条件：
门禁：

任一触发条件满足条件，即可触发抓图上传。 比如：开门触发，即开门时，会上传一张抓图到服务器。

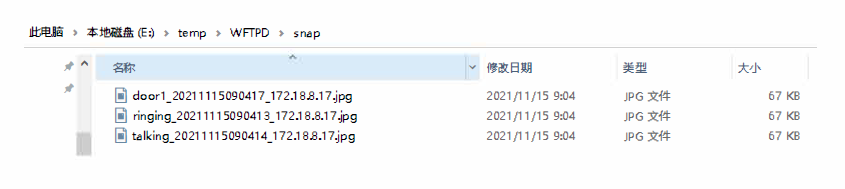

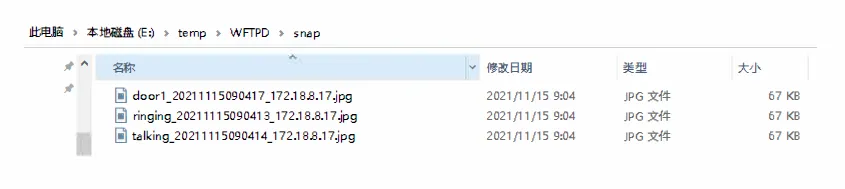

如下图， 抓图的命名以条件+时间进行命名：

3. 抓图不工作时如何处理

在实际使用中，配置完成后，测试可能会出现服务器中没有生成抓图的图片。 可能的原因有：
1.网络原因。 确认从设备到服务器之间的网络是正常的。
2.服务器配置，确认服务器可以使用配置的用户名和密码正常访问，并且可以上传图片。 可使用其他工具测试服务器的配置，确保配置正确。
3.其他，请联系技术支持一起排查。
