1. 介绍

1.1 概述

组播功能是发起方将语音信息等发送到设置的组播地址，所有监听该组播地址的设备都可以接收发起方的语音信息等。功能类似广播。使用组播功能可以简单、便捷的发送公告给组播的每一位成员。下面将对门禁或对讲设备使用组播功能做详细介绍。

1.2 适用型号

对讲和门禁产品。

1.3 前提准备工具

①对讲或门禁产品一台（此处以 i30 为例），话机一台（此处以X210i 为例）， PoE 交换机一台（或者 DC 直流电源），将设备接到交换机下。
②调试电脑一台，并将电脑接到交换机下，保证电脑跟设备之间的网络是互相连通的。

1.4 设备与电脑连接示意图

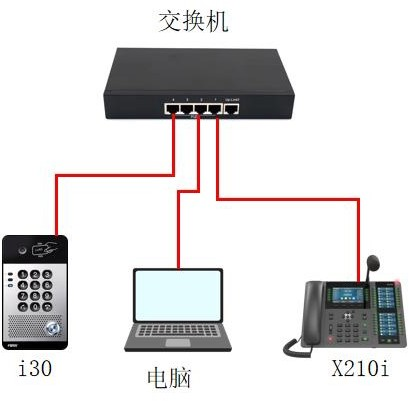

将 i30 与 X210i 连接交换机，并将电脑连接在与设备同一个交换机下，保证电脑跟交换机之间的网络互相连通，连接示意图如图 1 所示。

                                    图 1 设备与电脑连接示意图

2. 组播的配置与使用

配置组播需要对组播发送方与组播监听方均进行配置，下面将对如何配置做详细介绍。

2.1 组播发送方配置

(1)登陆网页：使用获取到的 IP 地址在网页输入，并输入用户名与密码登录（默认为admin)。

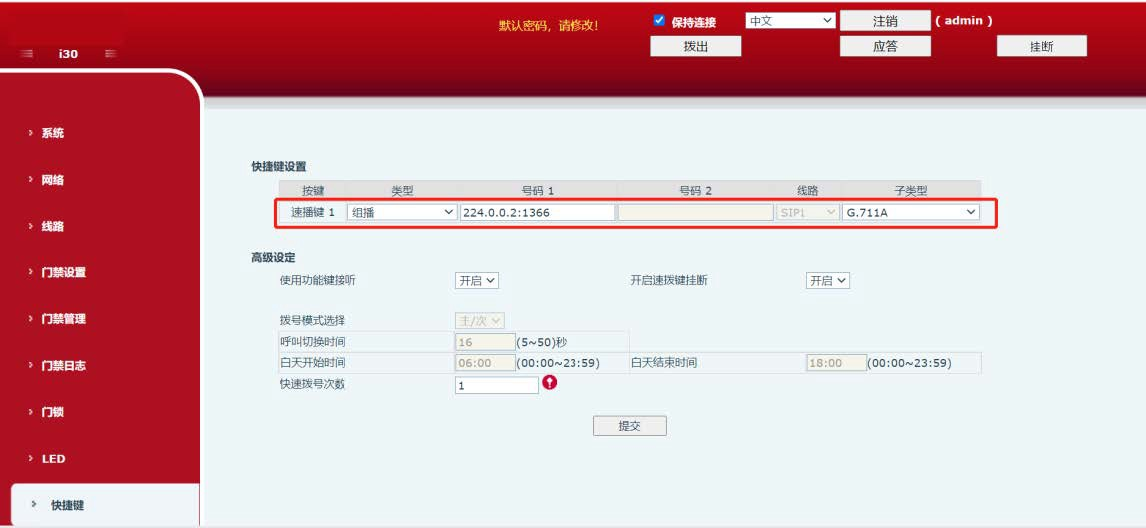

(2)登录网页，在“快捷键”---“快捷键设置”处-，进行如下图 2 配置所示：

• ①类型：选择“组播”；
• ②号码 1：组播地址:组播端口号，中间用冒号隔开（IP  地址范围是 224.0.0.0  到239.255.255.255，端口号最好设置 1024~65535 中间的），此处以 224.0.0.1:1366 为例； 如果要使用通道值，则号码 1  处格式为：组播地址:组播端口号:通道值，不写通道值则默认通道值为 0。

                                                                                                                                               图 2 组播发送方配置示意图

2.2 组播监听方配置

组播监听有自动监听和手动监听两种方式，下面将对每种方式做详细介绍。
2.2.1.自动监听
当组播发起方发起组播时，设备会自动接听，此方式适用于方位所有设备，此处以话机 X210i 为例。
(1)登录设备：此处将设备的 IP 地址在浏览器输入，输入账号名与密码进行登录（默认账号与密码均为 admin)；

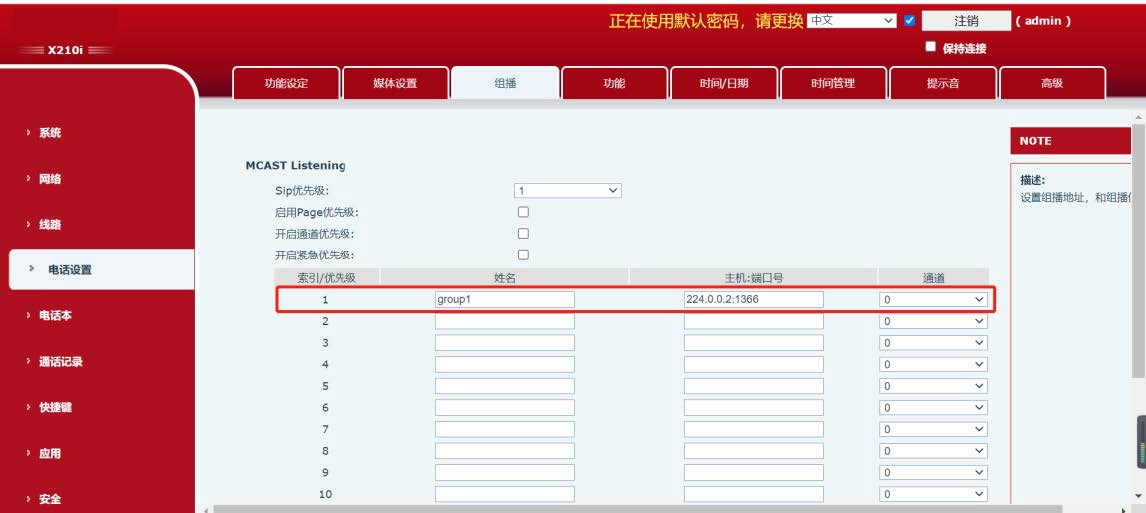

(2)登录进界面，在界面“电话设置”--“组播”处，进行如下设定，如下图 3 所示；

• ①姓名：自定义，设置监听组播名字，接听组播时候显示在屏幕上，如果没有设置屏幕会直接显示IP:Port；
• ②主机：端口号：设置监听组播的 IP 地址和端口号，中间用冒号隔开（IP 地址范围是 224.0.0.0 到 239.255.255.255，端口号最好设置 1024~65535 中间的）；
• ③通道：默认为 0，如要设置通道，则需要与组播发送方的通道值设置一样；

                                                                                                                                              图 3 自动监听配置示意图
(3)配置好监听的组播地址、端口和组播优先级之后当监听的组播发起组播时，话机自动接听并显示通话界面。
2.2.2.手动监听
当组播发起方发起组播时，设备不会自动接听，需要按下功能键接听，此处以话机X210i 为例。
(1)登录进界面，在界面“快捷键”--“快捷键设置”处，进行如下设定，如下图 4所示；

• ①类型：选择“MCAST Listening”，表示组播监听方；
• ②姓名：监听组播的名字，可自定义；
• ③值： 组播地址: 组播端口号，中间用冒号隔开（ IP  地址范围是 224.0.0.0  到239.255.255.255，端口号最好设置 1024~65535 中间的），此处以 224.0.0.1:1366 为例； 如果要使用通道值，则号码 1  处格式为：组播地址:组播端口号:通道值，不写通道值则默认通道值为 0。

                                                                                                                                                          图 4 手动监听配置示意图
(2)配置好上述内容后，当组播发送方发起组播时，此时设备按键会显示绿色，按下按键即接收组播后，话机显示组播界面，功能键显示红色。
