1. 介绍

1.1 概述

点对点呼叫，又被称为 IP 呼叫，或者 IP 直拨。 指的是两个终端设备之间，不经过第三方设备或者服务器，直接进行点对点的呼叫。 点对点呼叫是最简单的实现音视频通信的方式，它的优点是成本低，配置简单；缺点是只能在局域网内使用，无法穿透不同的网络。

1.2 适用型号

话机产品：F600S、X7A。
行业产品：i16SV、i10SV、i10SD。

1.3 前提准备工具

①X7A/F600S 设备一台，i16SV/i10SV/i10SD 设备一台，PoE 交换机一台（或者DC 直流电源），将设备接到交换机下。
②调试电脑一台，并将电脑接到交换机下，保证电脑跟设备之间的网络是互相连通的。

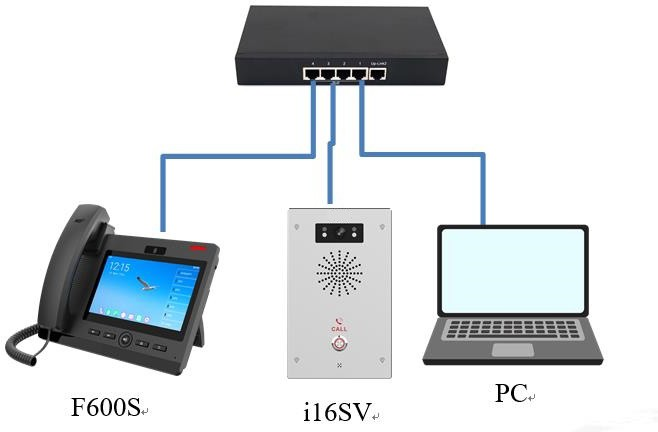

1.4 设备与电脑连接示意图

将 i16SV/i10SV/i10SD 连接交换机，F600S/X7A 连接到交换机，并将电脑连接在与设备同一个交换机下，保证电脑跟交换机之间的网络互相连通，连接示意图如下图所示。

2. 点对点配置方式

话机与对讲之间进行点对点呼叫，可在不同的使用场景下使用不同的方式，下面将对使用快捷键进行点对点呼叫做详细介绍。

2.1 设置静态 IP 地址

使用点对点进行呼叫时， 终端设备的 IP 地址必须配置为静态 IP 地址，网络中的每一台终端设备，分配同一个网段的不同 IP 地址：即网络地址相同，主机地址不同。下面将对设置静态 IP 地址进行详细介绍。
2.1.1查询 IP 地址
①对讲设备：i16SV/i10SV/i10SD 出厂时默认为动态 IP。

• 若网络环境可以自动获取 IP，设备待机状态下长按设备 DSS 按键 5 秒左右，听到提示音后，再次按下DSS 按键，设备会自动播报当前的 IP 地址；
• 若网络环境无法自动获取 IP，待机状态下长按 DSS 按键 5 秒左右，听到提示音后快速按 3 下，设备会切换网络模式，切换成功后会自动播报 IP。

②话机设备：

• 若网络环境可自动获取 IP，待机状态下点击 F600S/X7A 屏幕上的的设置按钮，进入设置界面，点击“状态”---“常用”---“IP 地址”，可在此处看到话机的当前 IP 地址；
• 若网络环境无法自动获取 IP，待机状态下点击 F600S/X7A 屏幕上的设置按钮，点击“以太网”---“网络模式”---选择“Static IP”，即可设置静态 IP 地址。

2.1.2设置静态 IP 地址
①用上一步获取的设备 IP 地址在浏览器栏输入，登录到话机与对讲的 web 界面，初始登录账号与密码均为 admin,登录界面如图 2 所示。

                                                                                                                                              图2  话机登录界面图
②进入设备 web 界面，点击“网络”---“基本”---“IPv4 设置”，选择“静态 IP”， 对设备的静态 IP 参数进行相关配置，配置如下图 3 所示。

                                                                                                                                                图3 设置静态 IP 地址配置图

2.2 话机呼叫对讲

点对点呼叫中，可从话机端呼叫到对讲端，下面将对话机呼叫到对讲快捷键方式做详细介绍。
①将话机 IP 输入到浏览器栏，登录到话机的 web 界面，初始登录账号与密码均为admin。
②点击快捷键按钮，选择话机的快捷键配置页，此例子中选择快捷键 1 进行配置，配置项如 4 所示。

• 类型：选择记忆键；
• 姓名：输入自定义名称，此名称将显示在快捷键的屏幕上（针对有快捷键屏幕的 IP话机）；
• 值：输入对讲的 IP 地址，下图中输入了 i16SV 的 IP 地址 172.18.8.24；
• 子类型：选择BLF/NEW CALL，按下快捷键将发起新的呼叫；
• 线路：选择 SIP1，新发起的呼叫将从此线路呼出。

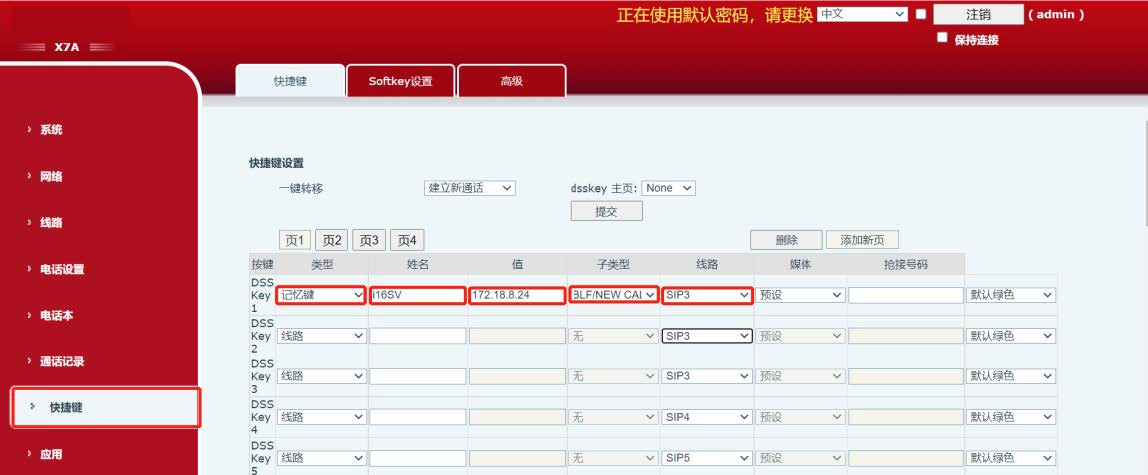

                                                                                                                                                               图 4 话机快捷键配置图
2.2.2 注意事项
①若话机呼叫对讲呼叫不通时，请按以下步骤修改配置。
登录对讲的 web 界面，点击 “对讲设置” -- “功能设定” -- “基本设定”， 勾选参数 “允许 IP 呼叫”，配置如图 5 所示。
                                                                                                                                     图 5  对讲允许 IP 呼入配置图

2.3 对讲呼叫话机

点对点呼叫中，对讲可呼叫到话机，下面将对对讲呼叫到话机的快捷键方式做详细介绍。
2.3.1快捷键配置
①将对讲 IP 输入到浏览器栏，登录到对讲的 web 界面，初始登录账号与密码均为admin；
②点击快捷键按钮，进入对讲的快捷键配置页，不同的型号，快捷键的数量不一样， 此处选择快捷键 1 进行配置，配置项如图 6 所示。

• 类型：选择记忆键；
• 姓名：输入自定义名称；
• 值：输入对端话机的 IP 地址，此处输入 F600S 的 IP 地址 172.18.8.19；
• 子类型：选择BLF/NEW CALL，按下快捷键将发起新的呼叫；
• 线路：选择 SIP1，新发起的呼叫将从此线路呼出。

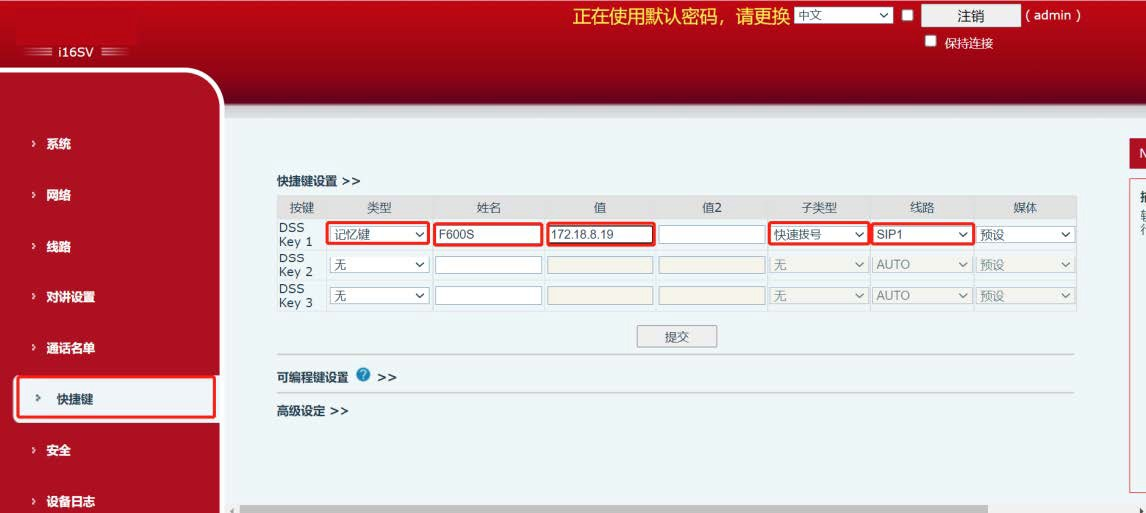

                                                                                                                                           图 6  对讲快捷键页面配置图
2.3.2注意事项
若对讲呼叫到话机时，听到“嘟嘟嘟”的声音，请按以下步骤修改配置。
①登录 IP 话机的 web 界面，点击 “线路” -- “SIP“ -- “全局设置”， 取消选择参数 “开启严格 UA 匹配”，配置如图 7 所示。

                                                                                                                                               图 7  话机取消严格匹配 UA 配置图
②登录对讲的 web 界面，点击 “对讲设置” -- “功能设定” -- “基本设定”， 取消选择参数 “禁止呼出”，配置如图 8 所示。

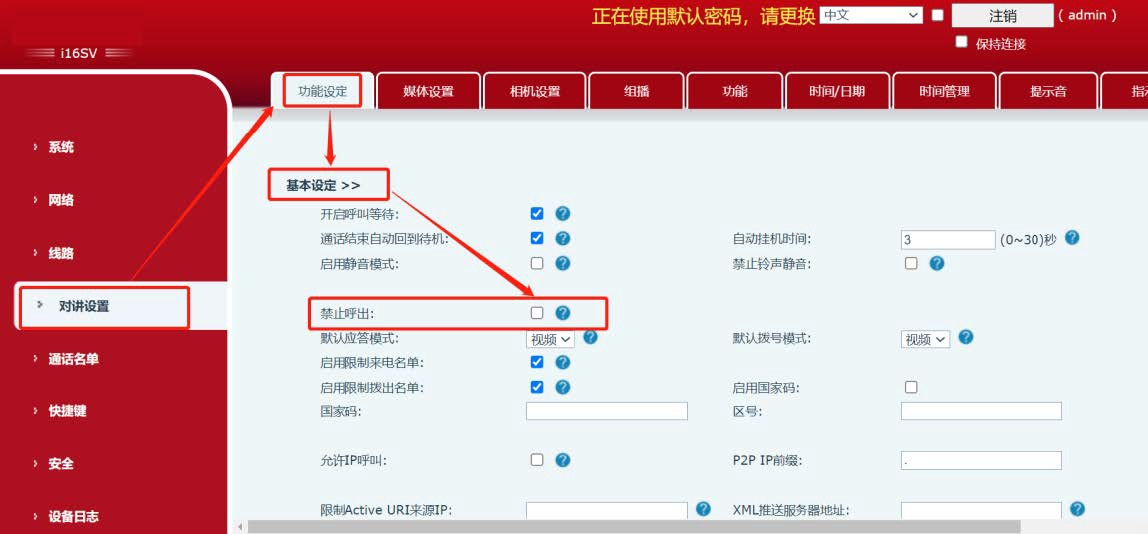

                                                                                                                                              图 8 对讲取消禁止呼出配置图
③完成以上配置后，即可从对讲呼叫到话机。
