1. 介绍

1.1 概述

在某些应用场景下，对讲内置的喇叭声音可能比较小，无法满足特定场景需求，需要外接功放或有源音箱，不同的对讲接线位置可能有所差异，下面将对不同型号对讲设备如何外接功放或有源音箱做详细介绍。

1.2 适用型号

i12、i16V、i16SV、PA2、PA2S、PA3、i10S、i10SV、i10SD、i11SV、i11SV2。

1.3 前提准备工具

①我司对讲系列产品一台（此处以 i16SV 为例），PoE 交换机一台（或者 DC 直流电源），有源音箱一个，将设备接到交换机下。
②调试电脑一台，并将电脑接到交换机下，保证电脑跟设备之间的网络是互相连通的。

1.4 设备与电脑连接示意图

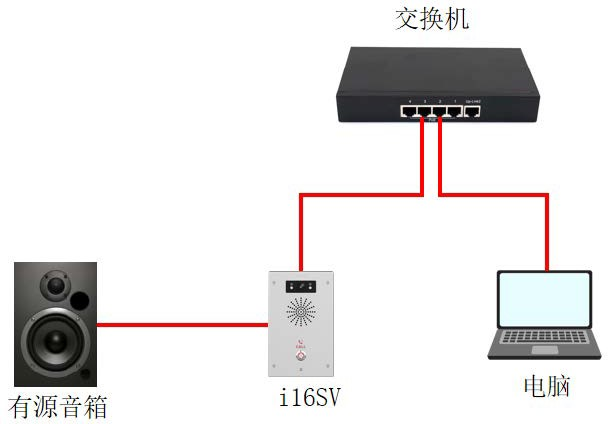

将 i16SV 连接交换机，并将电脑连接在与设备同一个交换机下，保证电脑跟交换机之间的网络互相连通，连接示意图如图 1 所示。

                                                              图 1 设备与电脑连接示意图

2. 对讲连接方式

不同型号的对讲连接有源音箱的方式会不一样，下面将对不同型号如何连接有源音箱做详细介绍。

2.1 i12 连接有源音箱

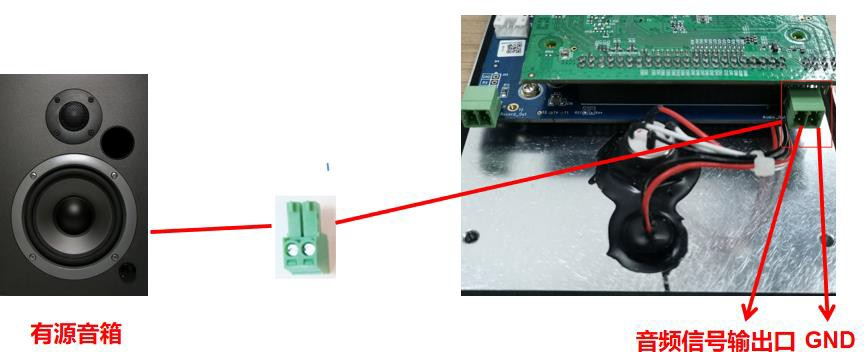

i12 连接有源音箱的接口为 Audio_out 接口，接线位置如下图 2 所示，左边为音频信号输出口，通过接线座子将有源音箱的音频线连接到此处；右边为 GND，通过接线座子连接有源音箱的公共端；

                                                                                                                图 2 i12 连接有源音箱示意图

2.2 i16V 连接有源音箱

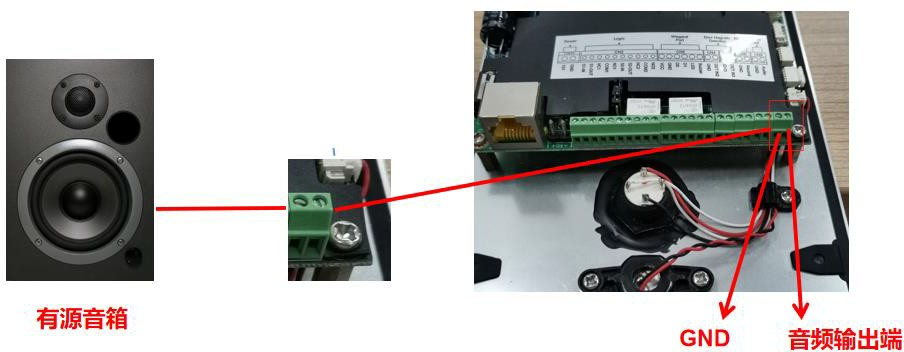

i16V 连接有源音箱的接口为 Line out 接口，接线位置如下图 3 所示，右边为音频输出端，将有源音箱的音频线连接到此处；左边为GND，连接有源音箱的公共端；

                                                                                                                     图 3 i16V 连接有源音箱示意图

2.3 i16SV 连接有源音箱

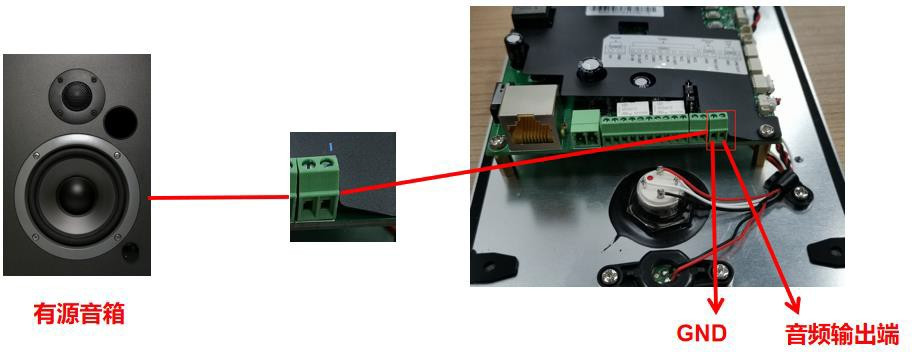

i16SV 连接有源音箱的接口为 Line out 接口，接线位置如下图 4 所示，右边为音频输出端，将有源音箱的音频线连接到此处；左边为 GND，连接有源音箱的公共端；

                                                                                                                         图 4 i16SV 连接有源音箱示意图

2.4 i10S\i10SV\i10SD\i11SV\i11SV2 连接有源音箱

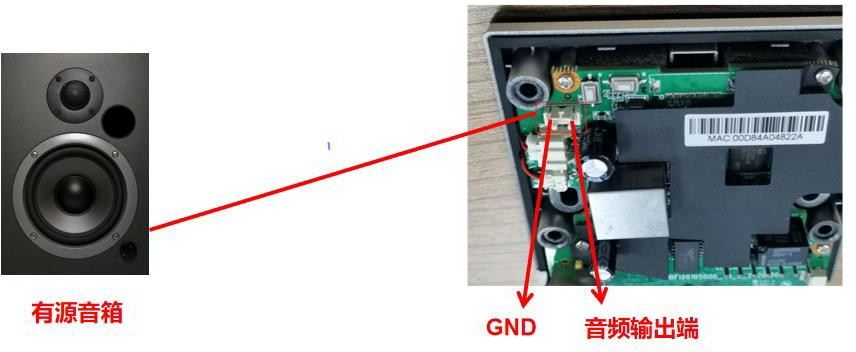

i10S\i10SV\i10SD\i11SV\i11SV2 连接有源音箱的接线位置如下图 5 所示（此处以i10SV 为例），右边为音频输出端，将有源音箱的音频线连接到此处；左边为 GND，连接有源音箱的公共端；也可参考图 6 进行接线；

                                                                                                       图 5 i10SV 连接有源音箱示意图

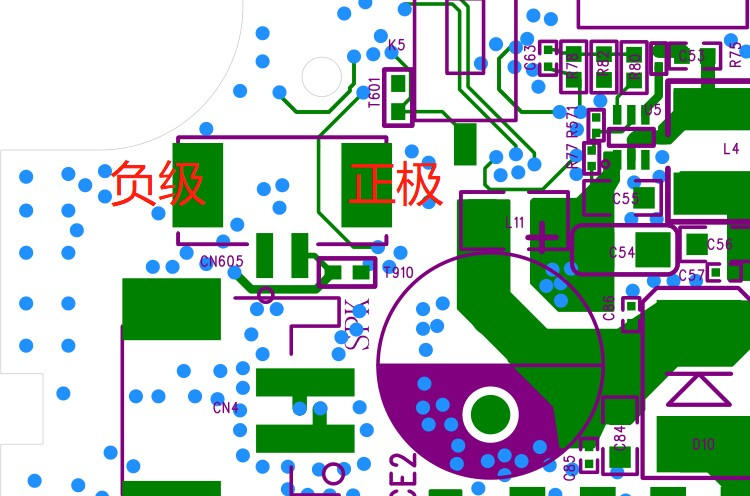

                                                                                      图 6 i10SV 音频输出口平面放大图

2.5 PA2 连接有源音箱

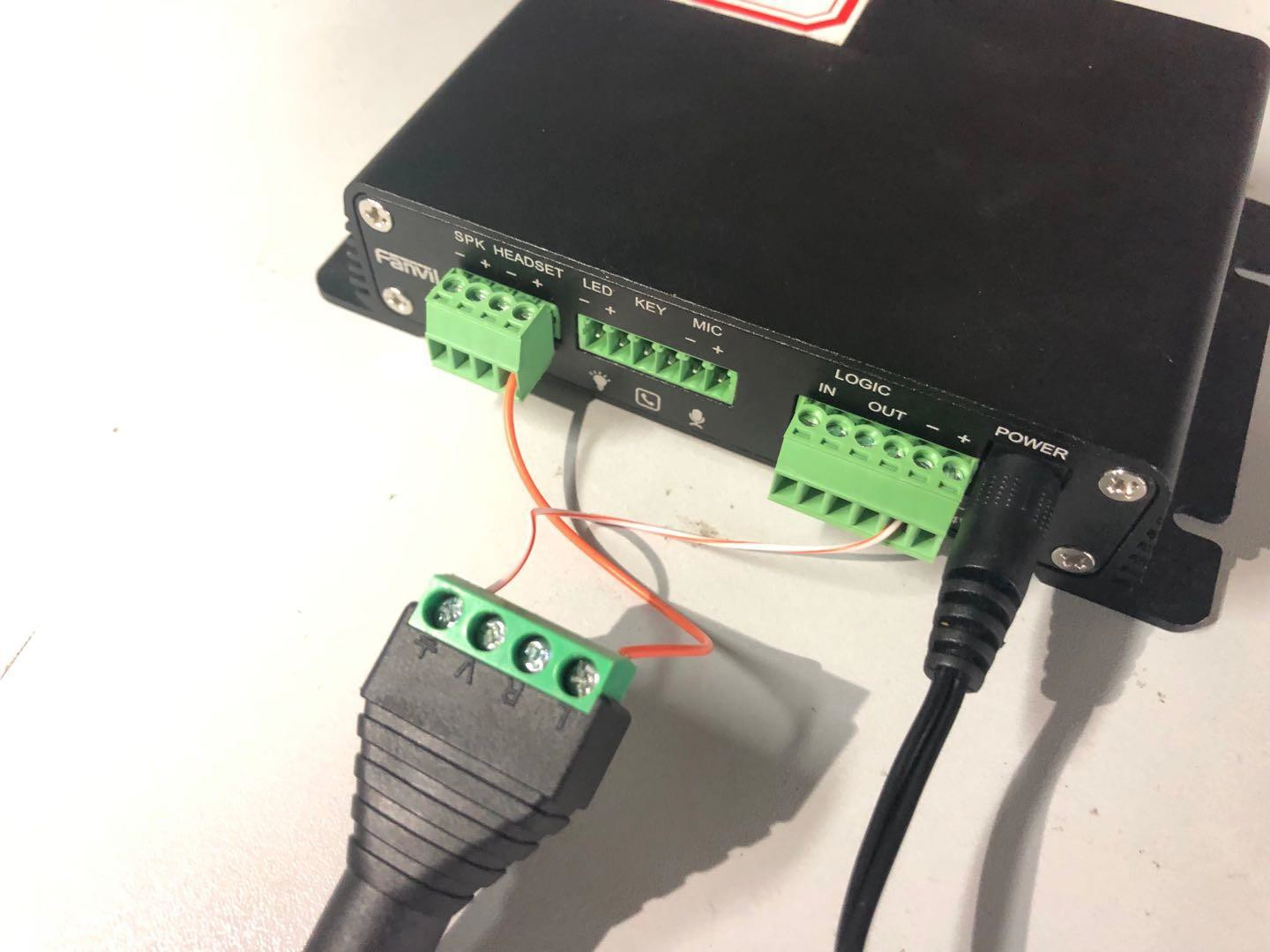

PA2 连接有源音箱的接线位置如下图 7 所示，其中 HEADSET 为扬声器音频信号输出接口。HEADSET 为差分输出，如果被接入设备为差分输入时，请连接HEADSET+， HEADSET-及电源GND（POWER-）；如果被接入设备为单端输入时，请连接 HEADSET+及电源 GND（POWER-）。

                                                                                                                                                 图 7 PA2 接有源音箱示意图

2.6 PA2S 连接有源音箱

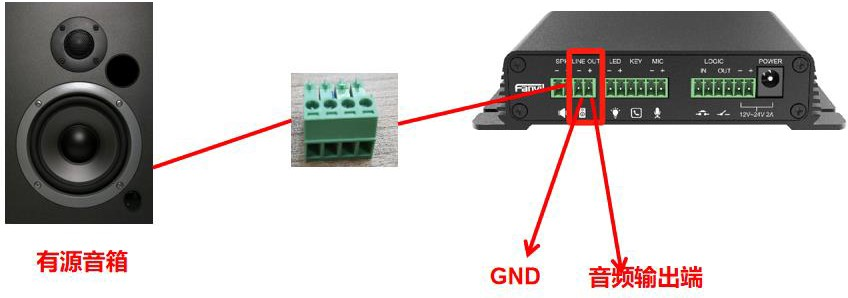

PA2S 连接有源音箱的接口为 Line out 接口，接线位置如下图 8 所示，右边为音频信号输出口，通过接线座子将有源音箱的音频线连接到此处；左边为 GND，通过接线座子连接有源音箱的公共端；

                                                                                                         图 8 PA2S 接有源音箱示意图

2.7 PA3 连接有源音箱

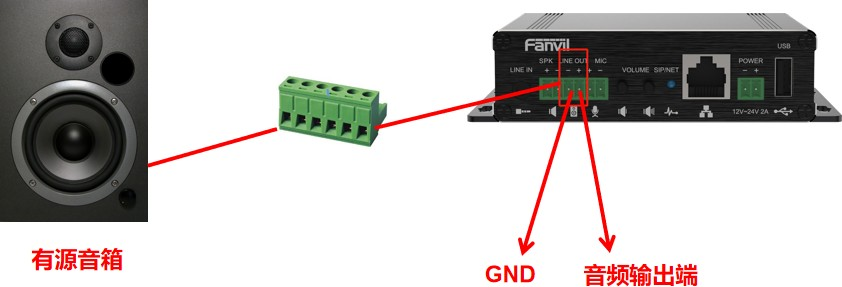

PA3 连接有源音箱的接口为 Line out 接口，接线位置如下图 9 所示，左边为音频信号输出口，通过接线座子将有源音箱的音频线连接到此处；左边为 GND，通过接线座子连接有源音箱的公共端；

                                                                                                    图 9 PA3 接有源音箱示意图
