1.
介绍
1.1
概述
本文对i 系列室内机可配置的快捷键定义和使用做详细介绍
1.2
适用型号
所有 i 系列室内机均适用 i51W/i52W/i53W/i56A
1.3
前提准备工具
① i 系列室内机，POE 交换机或者直流电源为设备供网供电；
② 调试电脑一台，并把电脑接入交换机下，保证电脑与室内机网络互通;
1.4

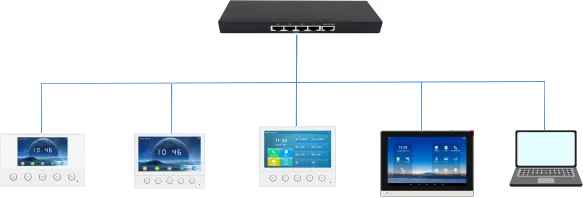

设备与电脑连接示意图
POE 交换机
i51W i52W i53W i56A 电脑
2.
快捷键分类
2.1
快捷键分类
按照功能划分，快捷按键可以分为以下几个大类：
-
记忆键（Memory Key）
-
线路（Line）
-
功能键（Event Key）
-
DTMF
-
网址（URL）
-
BLF List 键（BLF List Key）
-
组播（MCAST Paging/MCAST Listening）
-
Action URL
-
XML 浏览器
-
应用
注：因为各个室内机的产品定位以及系统方案不同，快捷键分类上会有些不同，如 i51w/i52w/i53w 无上述的 XML 浏览器和应用分类，i51w/i52w 无上述的 MCAST Listening 和 BLF List 键（BLF List Key）
3.
快捷键定义及使用
3.1
记忆键(Memory key)
按照具体功能划分，记忆键可以分为以下几个子类型：
1.无（None）
2.BLF 相关配置
3.在线状态（Presence）
4.语音留言（Voice mial）
5.快速拨号（Speed Dial）
6.对讲机（Intercom）
7.通话驻留 (Call Park)
8.呼叫前转（Call Forward）
备注：i51w 和 i52w 因为屏幕不可触摸，记忆键的子类型和功能键的子类型可定义数量与i53w 和 i56a 不同，i51w 和 i52w 记忆键的子类型只可定义为快速拨号和对讲机，功能键的子类型只可定义为免打扰、免提、确认、结束、对讲机；
3.1.1.BLF 相关配置
功能描述：BLF(建立新通话/盲转/出席转/三方会议/DTMF),可以提示用户订阅分机号码的状态(空闲,振铃中,通话中),并且可以在订阅分机号码振铃时抢接该呼叫
配置项：类型（记忆键 Memory key）
值（订阅或抢接的号码）
线路（呼出即订阅所用账号）
子类型（BLF 类型配置）
抢接号码（抢接码，不同服务器的抢接码不同）（可选）
使用方法：如果指示灯常亮，按键，您可以拨打订阅的用户;如果 LED 快速闪烁并且配置了抢接号码，按键，可以接听订阅用户的来电
BLF/NEW CALL:当与他人交谈时，将与订阅用户进行新的呼叫，原通话被保持
BLF/BXFER:当与他人交谈时，按下按键将盲目转接呼叫至订阅用户
BLF/AXFER:当与他人交谈时，按下按键将参加将该呼叫转移给订阅用户
BLF/Conference:当与他人交谈时，将邀请订阅用户加入会议
BLF/DTMF:当与他人通话时，并更改为在通话中发送 DTMF
3.1.2.在线状态指示（Presence）
功能描述：Presence 和 BLF 相比，根据指示灯可以看线路状态，还能够查看对方是否在线
配置项：类型（记忆键 Memory key）
值（在线状态的号码）
线路（呼出所用账号）
子类型（在线状态指示 Presence）
抢接号码（由服务器提供的抢接号码）（可选）
使用方法：待机状态下，按该键，可以呼叫所订阅的号码。如果配置了抢接号码，按下该键，可以抢接该来电
3.1.3.语音留言（Voice mial）
功能描述：用于收听语音留言，设置 line 线路，有新留言会一直亮灯
配置项：类型（记忆键 Memory key）
值（速拨号码）
线路（呼出所用账号）
子类型（留言指示 Voice mial）
使用方法：待机情况下或者摘机后，按下按键，会进入拨号界面
3.1.4.快速拨号（Speed Dial）
功能描述：用于需要经常拨打的、或者较难记忆的电话号码
配置项：类型（记忆键 Memory key）
值（速拨号码）
线路（呼出所用账号）
子类型（快速拨号 Speed Dial）
使用方法：待机情况下或者摘机后，按速拨键，直接呼叫速拨号码
3.1.5.对讲机（Intercom）
功能描述：自动接听,直接通话
配置项：类型（记忆键 Memory key）
值（速拨号码）
线路（呼出所用账号）
子类型（对讲机 Intercom）
使用方法：待机情况下或者摘机后，按下对讲机按键，可以直接与设置号码进行通话，再次按下结束通话。
3.1.6.通话驻留（Call Park）
功能描述：在通话中，如果因为不方便，需要换个位置继续通话时，可以使用该功能
配置项：类型（记忆键 Memory key）
值（服务器提供的 Call Park 号码）
线路（呼出所用账号）
子类型（来电驻留 Call Park）
使用方法：在通话中，按下该键，当听到服务器提示的一个 Call Park 号码， 即可挂机。服务器会将通话暂时保留起来。然后去另外的地方，摘机拨打服务器所提示的 Call Park 号码，就可以恢复原来的通话
3.1.7.呼叫前转（Call Forward）
功能描述：当有来电时，可以通过该功能实现一键前转
配置项：类型（记忆键 Memory key）
值（前转到的号码）
线路（呼出所用账号）
子类型（指定呼叫前转 Call Forward）
使用方法：有来电时，按下该键，即可将来电呼叫转移到所设置的号码上去
3.2
线路（line）

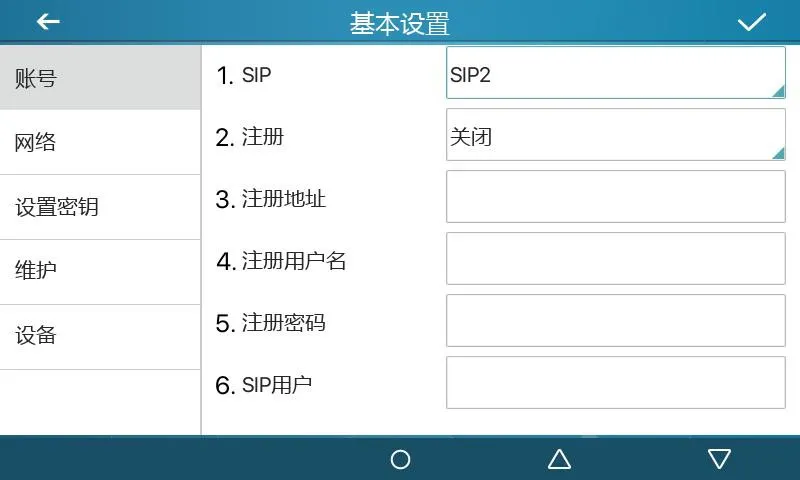

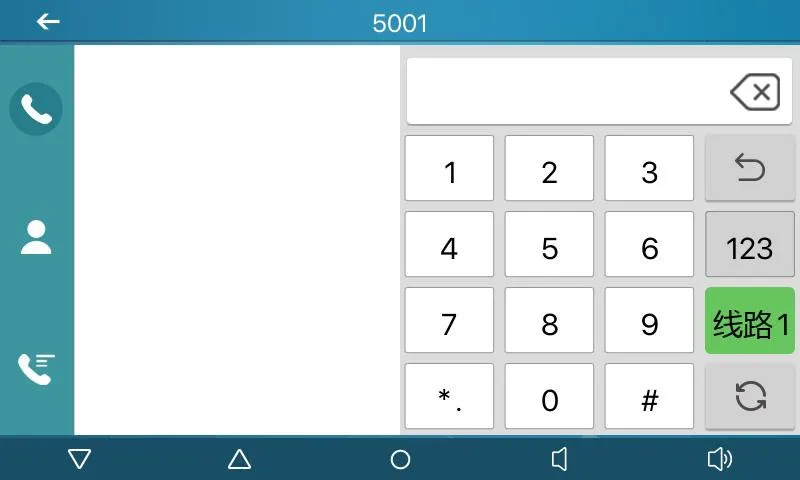

按下线路键，若该线路未被注册，则进入线路设置模式（如下列图一）， 若线路已注册，则进入拨号模式，可以输入号码进行呼叫（如下列图二）
图一
图二
3.3
功能键（Event Key）
功能描述：通过子类型设定为具体的专用功能键
配置项：类型（事件键 Event key）
子类型（所选择的功能类型）
使用方法：根据对应子类型会有不同的功能和使用方法所有的子类型介绍如下：
3.3.1无（None）：
无任何功能
3.3.2语音留言（Voice mial）
所有 SIP 线路语音留言 Voice Mail 的具体信息查看按键，待机时按该键即可浏览各个线路的新旧留言数目，也可摘机后按该键，直接呼叫摘机所用线路的语音信箱（需要对应 SIP 线路配有 MWI Number）
3.3.3免打扰(Do-not-disturb) ：
话机可针对话机或者各个 SIP 线路进行全部免打扰，或者某条线路的免打扰。选择模式为设备，则是全部免打扰；选择模式为线路，则是针对 SIP 线单独启用免打扰。
3.3.4保持通话（Call Hold）：
呼叫保持功能键，与实体呼叫保持 Hold 键功能相同。
3.3.5呼叫转移 (Transfer) ：
呼叫转移的功能键，X 系列话机与实体 Transfer 或 Softkey 的 Xfer 键功能相同。
3.3.6电话本（Phonebook）：
进入联系人目录。
3.3.7重拨（Redial）：
与实体 Redial 键功能相同，摘机按此键，使用上一次的线路呼出上一次呼出的号码；待机时按此键，使用上一次的线路呼出呼出上一次呼出的号码。
3.3.8抢接（Pick up）：
当有其他话机振铃，按下此键，然后输入振铃话机的号码，即可代替振铃话机，接听来电。
3.3.9加入三方（Join）：
AB 话机建立通话，在测试话机拨号界面下输入 A 话机号码，然后按下 dss 键，测试话机加入到话机 A 的通话。
3.3.10呼叫前转（Call Forward）：
待机时按此键，可以进入前转设置。
3.3.11呼叫记录 (Call Logs)：
待机时按下呼叫记录键，可以用于呼叫记录查看。
3.3.12闪断（Flash）：
通话后，按此键，会保持当前路，并进入新的一路的拨号状态，播放拨号音。
3.3.13备忘录（Memo）：
待机时按此键，可以直接进入备忘录界面进行备忘管理应用。
3.3.14耳机（Headset）：
耳机键，与实体耳机键功能相同，用于接听、挂断通话等。
3.3.15释放（Release）：
进入 LCD 菜单后，按此键，可直接退出、返回待机界面；通话中按此键， 则可直接挂断所有电话，返回待机界面。
3.3.16锁定话机（Lock phone）：
话机待机时按该键，话机对锁定话机功能开启，按下按键可以锁定话机。
3.3.17短信（SMS）：
待机时按此键，可快速进入 SMS 界面，实现短信的收发、浏览。
3.3.18回拨（Call Back）：
摘机后按此键，自动回拨最后一个呼入的号码。
3.3.19隐藏DTMF（Hide DTMF）：
待机时按此键，可进入设定界面，用于更改 DTMF 隐藏显示功能的模式。
3.3.20对讲机 （Intercom）：
开启对讲模式，自动接听对讲来电(注：只开启此模式时，仅在话机当前无通话时可以自动接听)。
3.3.21Group Listening ：
话机手柄/耳机通话，按下 group listening 按键进入组听。话机可以手柄/耳机和 mic 同时放音，mic 不能收音
3.3.22前缀 （Prefix）：
设定此键为 prefix，并配置对应的前缀号码；摘机后按此键，则会自动加拨对应的前缀号码，并显示。可用于外线呼叫时使用，不必记忆外线前缀。
3.3.23Hot Desking ：
待机下按下所设置的 DSS 键，在弹出的对话框中按 Ok,可清除所有的 SIP 配置。
3.3.24代理 （Agent）：
待机时按下此按键，可以进入 Agent 界面。
3.3.25结束 （End）：
与通话界面的 end 功能一致。
3.3.26Disposition ：
Broadsoft 服务器相关功能，Call Center 应用中的一个记录通话信息的方式，在通话中和通话结束后发送 Disposition Code Info。
3.3.27Escalate ：
Broadsoft 服务器相关功能，Call Center 应用中，定义一个按键为 Escalate可以配置号码；支持不配置号码和配置号码发送 SIP Info 消息，不配置号码时服务器自动选择一个 Supervisor，指定号码的话则选择指定的 Supervisor。
3.3.28Trace ：
Broadsoft 服务器相关功能，和 Disposition 功能相似，支持通话中和通话结束后发送信息。
3.3.29免提 （Handfree）：
按下此按键进入免提。
3.3.30自动接听 （Answer Key）：
有来电的时候按下此按键接听来电。
3.3.31Private Hold ：
Broadsoft 服务器相关功能，通话过程中，如果不想别人取回该通话可以使用 Private Hold 按键。
3.3.32Local Contacts ：
待机时按下此按键可以进入本地联系人界面。
3.3.33LDAP Group ：
按下此键可以访问对应的 ldap 网络电话本（ldap 网络电话本生效）。
3.3.34XML Group ：
按下此键可以访问选择的 xml 网络电话本 （XML 网络电话本生效）。
3.3.35Broadsoft Group ：
按下此键可以访问 broadsoft 网络电话本（broadsoft 网络电话本生效）。
3.3.36录音 （Record）：
通话时按下此按键可以进行录音（话机需要配置才可以录音）。
3.3.37自动耳机接听 （Auto Headset）：
待机时按下，开启关闭耳机接听。Dsskey 为绿色常亮。
3.4
DTMF

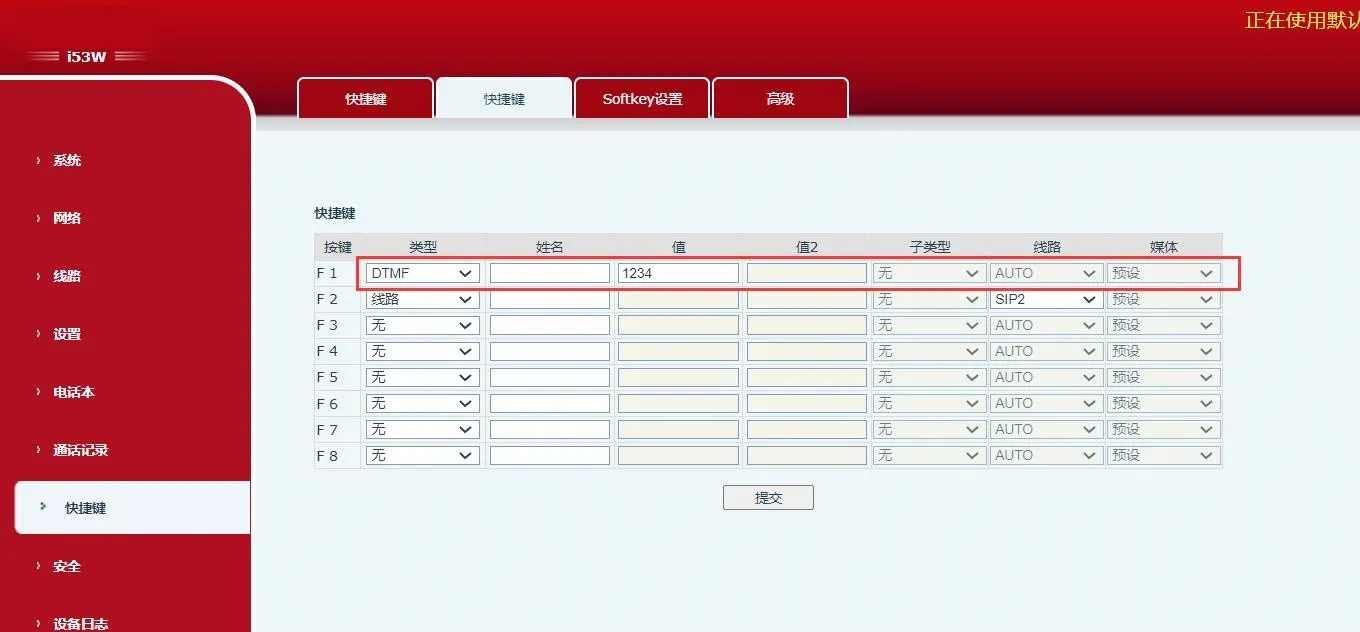

功能描述：可以用于快速二次拨号，无需记忆二次拨号的内容。网页配置举例如下列图三所示
配置项：类型（DTMF）
值（二次拨号按键序列 DTMF）
使用方法：通话中按下此键，即可按序一次将所配置的号码序列发送到远端
图三
3.5
网址（URL）

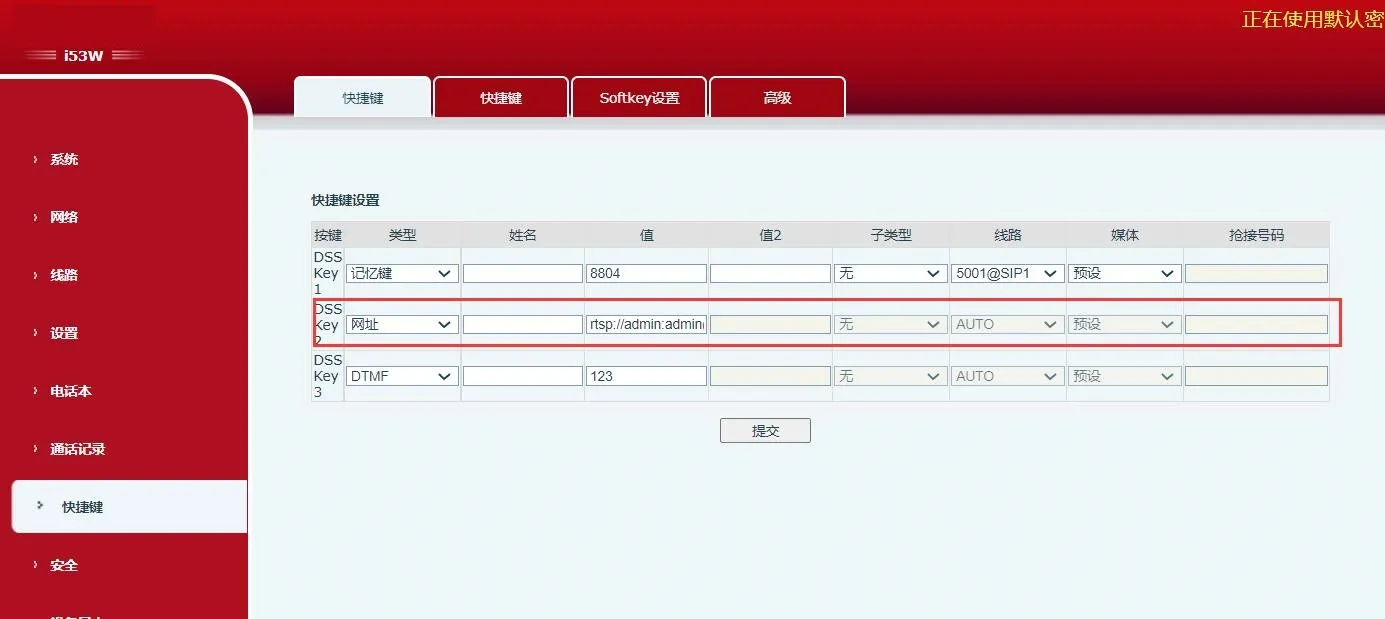

功能描述：可以通过按下该键访问远程所设置的 URL。网页配置举例如下列图四所示
配置项：类型（网址）
值（远程所访问完整的 URL）
使用方法：按下该键，即可进行对设定好并且有效 URL 的直接访问。
图四
3.6
BLF List 键（BLF List Key）

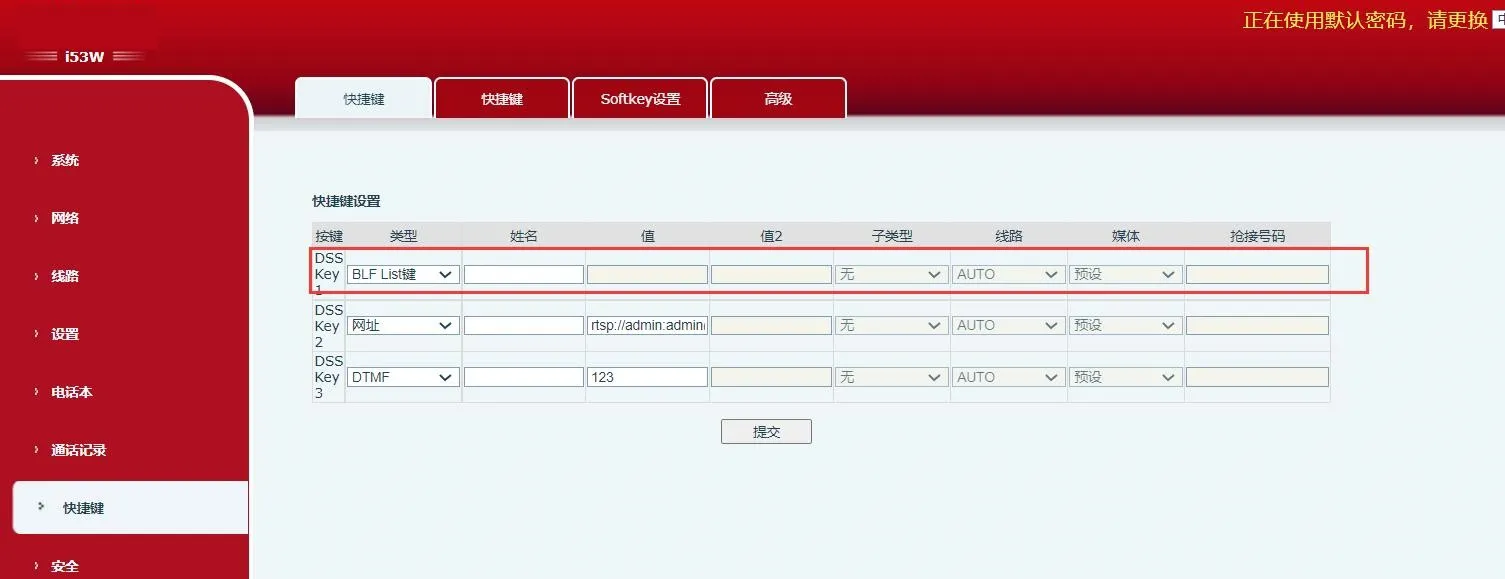

功能描述： 需要配合服务器来做， 传统的 BLF 是一个号码对应一个Subscribe，这样如果订阅的号码很多的话可能会阻塞。BLF List Key 是在服务器端把要订阅的号码放到一个组里，话机用这个组的 URL 来统一订阅组里的所有号码，根据服务器发来的 Notify，解析出各个号码的具体信息， 号码，名字，状态。然后把对应状态显示在设为 BLF List Key 的按键 LED 指示灯上。网页配置举例如下列图五所示
配置项：类型（BLF List Key）
使用方法：服务器会自动将订阅号码列表配置到话机的 dsskey 上；由于是服务器根据配置自动下发的，所以这些 dsskey 的配置不需要保存。
图五
3.7
组播

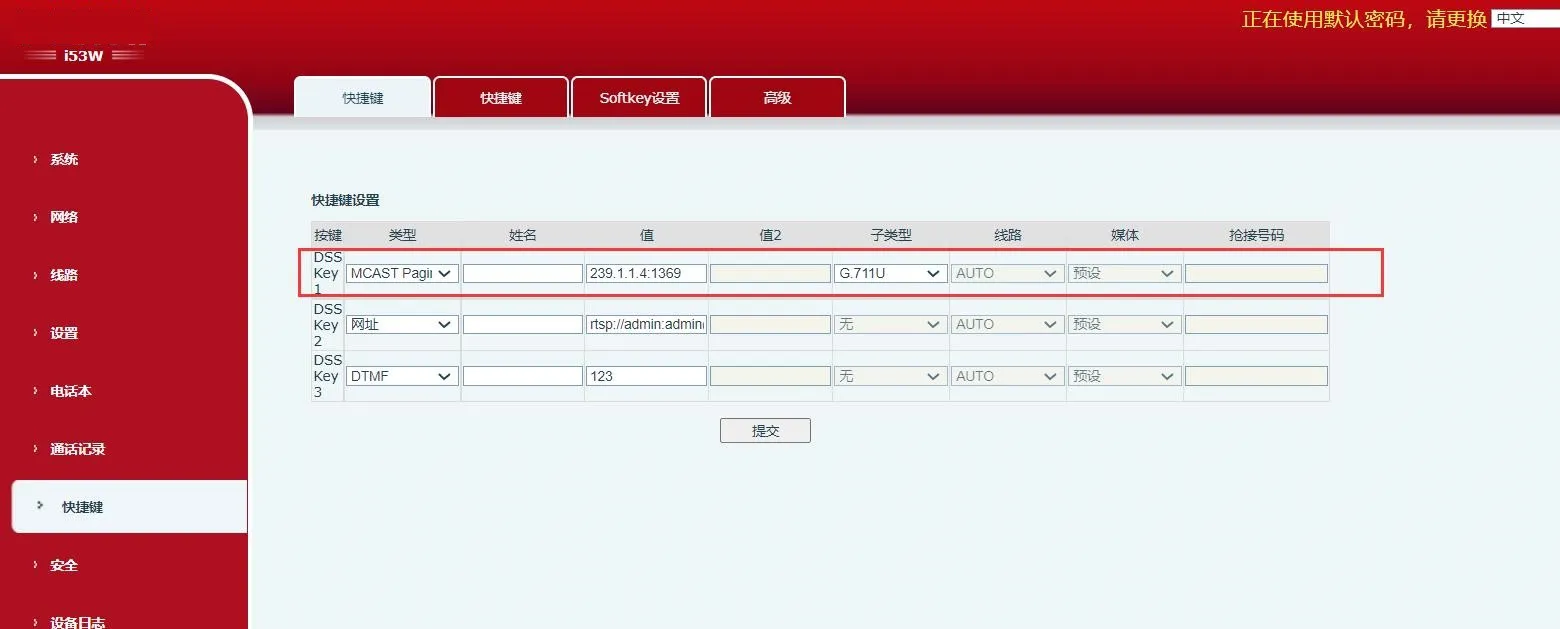

功能描述：设置组播地址和语音编码后，按下此键可以发出组播 RTP 流。网页配置举例如下列图六所示。
配置项：类型：组播（MCAST Paging/MCAST Listening）
值（组播监听地址及端口）
子类型（发送和接收方所使用的 RTP 语音编码）
使用方法：待机时按该键，此时话机则免提收音，然后发送 RTP 流。再按则可结束组播并挂机
图六
3.8
Action URL
功能描述：配置的 URL 里面，支持￥形式的变量参数
配置项：类型（Action URL）
值（有效合法的 URL）
子类型（post 或 get）
使用方法：用户按下改 DSS 按键，系统发起 HTTP Get/Post 请求
