1.
概述
1.1
TR-069 介绍
TR-069 是由 DSL 论坛所开发的技术规范之一，其全称为“CPE（客户端设备 Customer Premise Equipment）广域网管理协议”，TR-069 协议描述了一种机制，建立 ACS（自动配置服务器 Auto Configuration Servers）对 CPE 进行安全的自动化配置管理的框架。下图为TR-069 设计图解。

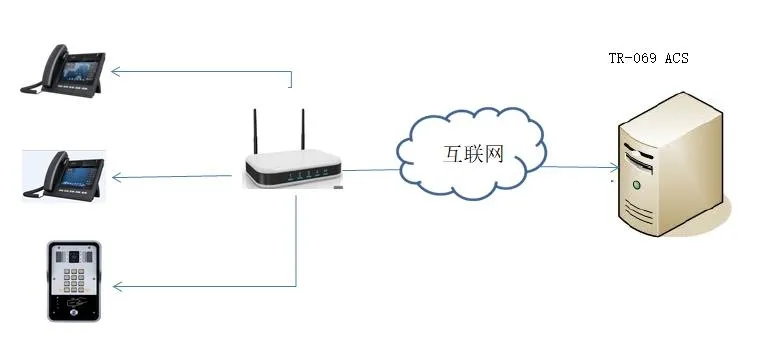

图 1-1 TR-069 图解设计
TR-069 是一种应用层协议，具有广泛的适用性且无访问限制。TR-069 标准允许用户管理通用的所有设备，与设备的类型和制造商等无关，该规范确保了通过网络可以简单、安全的 对设备进行远程集中性的管理。
1.2
适用型号
本文档适用于门禁设备和话机设备
1.3
目标受众
此文档是针对那些想了解 Dial plan 功能是如何改进的公司内部研发或者测试人员。
1.4
术语表
ACS 自动配置服务器（Auto-Configuration Server）。这是在宽带网络中负责客户终端设备自动配置，以实现高级服务的组成要素。
CPE 用户端设备（Customer Premises Equipment）。
2.
话机配置 TR-069
话机默认状态下 TR-069 选项是没有开启的，用户可以直接登陆设备的 web 网页进行配置， 下面以话机 X6 为例进行配置。
▶使用管理员权限登陆话机的 web 页面
▶点击
系统—>自动部署—>TR069

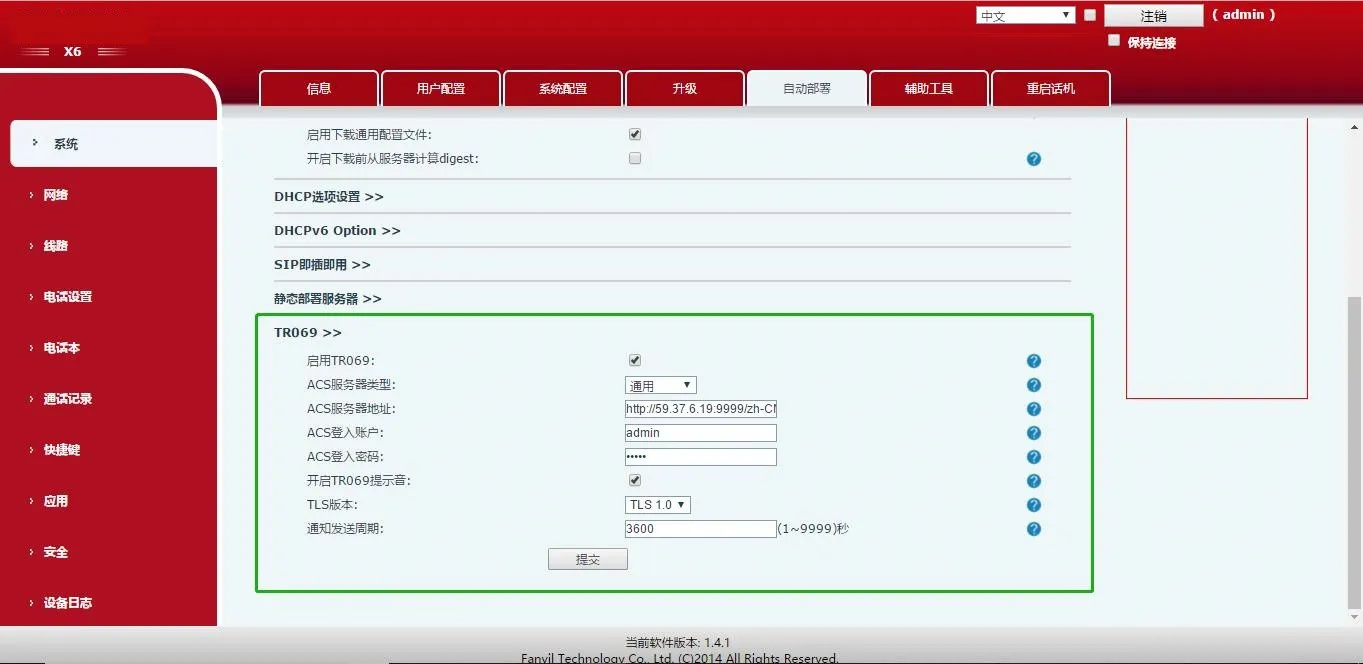

▶在对应的区域中配置相应的参数，如图：2-1
图 2-1
配置项解释：
|
名称 |
描述 |
|
启用TR069 |
勾选启用 |
|
ACS 服务器类型 |
选择common |
|
ACS 服务器地址 |
http://192.144.136.170:80/zh-CN/Acs/Index |
|
ACS 登入账户 |
FDMS 的登陆用户名（如：holly.yao） |
|
ACS 登入密码 |
FDMS 的登陆加密密码（注意：加密密码可以在 FDMS 系统首页的快速配置中获取） |
|
STUN 服务器地址 |
192.144.136.170 |
|
启用STUN |
勾选启用 |
点击“
提交”按钮，即可配置成功。
3.
话机支持的 TR-069 RPC 方法
RPC（远程过程调用）方法用于 CPE 和 ACS 之间的双向通信，ACS 通过使用 RPC 方法获取或设置参数来配置和监视 CPE 的参数。下面的表格描述了方位 IP 电话支持的 RPC 方法：
RPC 方法 |
描述 |
|
GetRPCMethods |
此方法支持ACS 询问话机支持的所有功能 |
|
SetParameterValues |
此方法支持管理服务器（ACS）远程修改设备（CPE）的一些配置项或者参数 |
|
GetParameterValues |
此方法支持管理服务器（ACS）读取设备（CPE）的一些配置和参数的值 |
|
GetParameterNames |
此方法支持管理服务器（ACS）发现设备（CPE）的可访问的参数 |
|
GetParameterAttributes |
此方法支持管理服务器（ACS）获取一个或更多设备（CPE） 参数的属性 |
|
SetParameterAttributes |
此方法支持管理服务器（ACS）设置一个或更多设备（CPE） 参数的属性 |
|
Download |
此方法支持管理服务器（ACS）对设备（CPE）进行远程固件或者配置文件升级 |
|
FactoryReset |
此方法支持管理服务器（ACS）对设备（CPE）远程恢复出厂设置 |
|
Reboot |
此方法支持管理服务器（ACS）对设备（CPE）进行远程重启 |
ACS 支持多种功能来使用上述 RPC 方法统一管理一系列 IP 设备，主要的功能主要又以下几点：
▶自动配置和动态业务服务
TR069 协议规定了ACS 可以在CPE 第一次上线或上线后的任何时候对CPE 进行配置如： ACS 使用 CPE 函数中的 set 方法对 CPE 进行配置。
▶软件和硬件镜像管理
TR069 协议规定了软件和硬件版本号鉴权机制，和下载触发机制（CPE 和 ACS 都可以主动发起下载），以及下载失败后的通知机制
▶状态和性能监控
TR069 协议规定了一种 CPE 动态通知给 ACS 它自身状态的机制
4.
支持 TR-111
TR-111 是属于 TR-069 协议族的，是 TR-069 功能的拓展。TR-111 标准定义了两种拓展CMWP（TR-069 定义）机制，通过互联网网关，可以增强远程管理通过 LAN 连接的设备的能力。
这两种机制的简要总结如下：
▶设备网关关联：允许 ACS 管理设备通过识别该设备连接的关联网关。
▶通过 NAT 网关连接请求：允许 ACS 使用在 NAT 网关后面运行的设备发起 TR-069 会话。
4.1
设备网关关联
由于 CPE 没有直接显示在互联网，因此无法直接与 CPE 联系。 这个机制用于将 CPE 与CPE 所连接的网关相关联连接的。这种关联在信息或发现中与 ACS 进行通信 CPE 发送的消息，则 ACS 可以确定网关的身份并与网关建立会话。 连接网关必须符合 TR-111 规范。
4.2
通过NAT 网关连接请求
当 CPE 位于 NAT 网关后面并分配一个专用地址，通过 NAT 网关，CPE 必须与 ACS 进行NAT 绑定，那么 ACS 可以启动与 CPE 的会话。 为了完成通信，ACS 必须与用于需要新的基于 UDP 的连接请求机制的 STUN 服务器相关联。
5.
TR-069 协议的参数模型
网络架构上包含两种设备类型，因此包含两套数据模型：
-
网络网关设备(Internet Gateway Device)
-
网关下的普通局域网设备(LAN Device) TR069 协议定义了其中网关设备的数据模型
-
参数名：使用由类似树型的点分层关系组织起来。树干为需要配置的对象，树叶为具 体配置参数，所有配置参数都具有是否可读写属性。
-
参数类型：基于 SOAP 的数据类型
下表列出了方位 IP 设备支持的主要的参数模型。
设备信息：
|
节点名 |
类型 |
节点说明 |
|
InternetGatewayDevice .DeviceInfo. |
Object |
设备信息 |
|
InternetGatewayDevice.DeviceInfo.Manufacturer |
String |
设备制造商 |
|
InternetGatewayDevice.DeviceInfo.ManufacturerOUI |
String |
设备制造商的唯一标识符 |
|
InternetGatewayDevice.DeviceInfo.ModelName |
String |
产品型号 |
|
InternetGatewayDevice.DeviceInfo.Description |
String |
产品描述 |
|
InternetGatewayDevice.DeviceInfo.ProductClass |
String |
产品系列 |
|
InternetGatewayDevice.DeviceInfo.SerialNumber |
String |
产品序列号 |
|
InternetGatewayDevice.DeviceInfo.SoftwareVersion |
String |
产品软件版本 |
|
InternetGatewayDevice.DeviceInfo.HardwareVersion |
String |
产品硬件版本 |
|
InternetGatewayDevice.DeviceInfo.SpecVersion |
String |
设备版本规格，必须是规定值"1.0" |
|
InternetGatewayDevice.DeviceInfo.ProvisioningCode |
String |
设备部署码 |
|
InternetGatewayDevice.DeviceInfo.UpTime |
String |
设备启动时间 |
|
InternetGatewayDevice.DeviceInfo.DeviceLog |
String |
设备日志 |
|
InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}. |
Object |
产品的配置文件信息 |
|
InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Name |
String |
产品配置文件名 |
|
InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Version |
String |
产品配置文件版本号 |
|
InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Date |
String |
产品配置文件生成日期 |
|
InternetGatewayDevice.DeviceInfo.VendorConfigFile.{i}.Description |
String |
产品配置文件的描述 |
TR-069 相关信息
|
节点名 |
类型 |
节点说明 |
|
InternetGatewayDevice.ManagementServer. |
Object |
Tr069 的相关信息 |
|
InternetGatewayDevice.ManagementServer.URL |
String |
Tr069 服务器（acs）的 url |
|
InternetGatewayDevice.ManagementServer.Username |
String |
Tr069 服务器（acs）的用户名 |
|
InternetGatewayDevice.ManagementServer.Password |
String |
Tr069 服务器（acs）的用户名密码 |
|
InternetGatewayDevice.ManagementServer.PeriodicInformEnable |
String |
cpe 是否周期性的向服务器发送信息 |
|
InternetGatewayDevice.ManagementServer.PeriodicInformInterval |
String |
cpe 信息发送周期 |
|
InternetGatewayDevice.ManagementServer.PeriodicInformTime |
String |
cpe 向服务器发送信息的时间 |
|
InternetGatewayDevice.ManagementServer.ParameterKey |
String |
|
|
InternetGatewayDevice.ManagementServer.ConnectionRequest URL |
String |
cpe 的 url |
|
InternetGatewayDevice.ManagementServer.ConnectionRequest Username |
String |
acs 连接 cpe 时认证用户名 |
|
InternetGatewayDevice.ManagementServer.ConnectionRequest Password |
String |
acs 连接 cpe 时认证密码 |
|
InternetGatewayDevice.ManagementServer.UDPConnectionR questAddress |
String |
Acs 链接cpe 时公网的 ip 和端口 |
|
InternetGatewayDevice.ManagementServer.UDPConnectionRe questAddressNotificationLimit |
String |
当 udp 对应的外网ip 和端口变化时在限制时间内进行通知 |
|
InternetGatewayDevice.ManagementServer.STUNEnable |
String |
是否开启 stun |
|
InternetGatewayDevice.ManagementServer.STUNServerAddress |
String |
stun 服务器的地址 |
|
InternetGatewayDevice.ManagementServer.STUNServerPort |
String |
stun 服务器端口 |
|
InternetGatewayDevice.ManagementServer.STUNUsername |
String |
stun 服务器用户名 |
|
InternetGatewayDevice.ManagementServer.STUNPassword |
String |
stun 服务器密码 |
|
InternetGatewayDevice.ManagementServer.STUNMaximumKe |
String |
stun 服务器最大连 |
|
epAlivePeriod |
|
接周期 |
|
InternetGatewayDevice.ManagementServer.STUNMinimumKeep AlivePeriod |
String |
stun 服务器最小连接周期 |
|
InternetGatewayDevice.ManagementServer.NATDetected |
String |
检测 stun 启用后， 地址和端口是否映射 |
|
InternetGatewayDevice.ManagementServer.KickURL |
String |
|
|
InternetGatewayDevice.ManagementServer.UpgradesManaged |
String |
表示 acs 是否管理cpe 的升级 |
SNTP（简单时间协议）
|
节点名 |
类型 |
节点说明 |
|
InternetGatewayDevice.Time. |
object |
产品上 SNTP(简单时间协议)的配置 |
|
InternetGatewayDevice.Time.Enable |
Boolean |
是否开启 sntp |
|
InternetGatewayDevice.Time.NTPServer1 |
string |
sntp 服务器地址 |
|
InternetGatewayDevice.Time.NTPServer2 |
string |
第二个 sntp 服务器地址 |
|
InternetGatewayDevice.Time.CurrentLocalTime |
dateTime |
当前本地时间 |
|
InternetGatewayDevice.Time.LocalTimeZone |
String |
当前时区 |
|
InternetGatewayDevice.Time.LocalTimeZoneName |
String |
当前时区名 |
路由/桥模式下的设备的配置
|
节点名 |
类型 |
节点说明 |
|
InternetGatewayDevice.Layer3Forwarding. |
Object |
路由模式下数据包转发设备的配置。
（ 路由和桥接模式下的配置） |
|
InternetGatewayDevice.Layer3Forwarding.ForwardNumberOfEntrie s |
Unsigne d |
路由和桥接的实例数量(有几个数据包转发设备，一般为 个） |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}. |
object |
设备的Tcp/ip协议第三层转发表。 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Enable |
string |
是否开启转发目录（默认情况下是禁
用的） |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Status |
string |
转发设备的状态。 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.1.Type |
string |
表示路线的类型（“ Disabled”，“Enabled”， “Error” |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.DestIPAddress |
string |
转发的目的地址 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.DestSubnetMask |
string |
目的地址的子网掩码 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.SourceIP Address |
string |
源地址 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.SourceSubnetMask |
string |
源地址的子网掩码 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.GatewayIPAddress |
string |
网关 ip 地址 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.Interface |
string |
网络路线的接口 |
|
InternetGatewayDevice.Layer3Forwarding.Forwarding.{i}.Forwardi ngMetric |
string |
转发的量度（ 值为-1 表示不使用公制） |
用户界面信息
|
节点名 |
类型 |
节点说明 |
|
InternetGatewayDevice.UserInterface. |
Object |
用户界面的信息 |
|
InternetGatewayDevice.UserInterface.UpgradeAvailable |
String |
表示 cpe 是否可以升级 |
|
InternetGatewayDevice.UserInterface.CurrentLanguage |
String |
当前用户界面语言 |
VOIP 相关信息
|
节点名 |
类型 |
节点说明 |
|
InternetGatewayDevice.Services.VoiceService.{i}. |
object |
Voip 相关信息 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceServiceNumberOfEn tries |
unsign edInt |
Voip 实例数量（数量为 1） |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfileNumberOfEnt ries |
unsign edInt |
VoiceP rofile实例数量 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities. |
object |
产品VoIP的整体功能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxProfileCo unt |
string |
voice server 下 的profile 个数如siph.323 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxLineCou nt |
string |
voice server 下最大支持的线路( 几 条sip 线路) |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.MaxSessionC ount |
string |
voice server 下最大支持的通话数 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SignalingProt ocols |
string |
话支持的 voip 协议包括哪些 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.FaxT38 |
boolean |
是否支持 T38传真 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.FaxPassThrou gh |
boolean |
是否支持传真传递 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ModemPassT hrough |
boolean |
是否支持Modem 穿透 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ToneGenerati on |
boolean |
是否支持 tone音 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.RingGenerati on |
boolean |
是否支持铃音 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.VoiceLineTests |
boolean |
是否支持远程线路测试 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities. SIP. |
object |
Sip 的特定功能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Role |
string |
VoIP CPE 的角色 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Extensions |
string |
SIP 扩展方法支持 ,SIP扩展方法，方法名称必须大写。 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ModemPassT hrough |
boolean |
是否支持Modem 穿透 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.ToneGenerati on |
boolean |
是否支持 tone音 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.RingGenerati on |
boolean |
是否支持铃音 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.VoiceLineTests |
boolean |
是否支持远程线路测试 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities. SIP. |
object |
Sip 的特定功能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Role |
string |
VoIP CPE 的角色 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Extension s |
string |
SIP 扩展方法支持 ,SIP扩展方法，方法名称必须大写。 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Transport s |
string |
Sip 支持的传输协议 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.URISche mes |
string |
url 支持方案 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.EventSub scription |
boolea n |
是否支持 sip 事件的订阅 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.Response Map |
boolea n |
是否支持 sip 响应表的映射 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSAuth enticationProtocols |
string |
TLS 支持的加密方式 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSAuth enticationKeySize |
string |
TLS 认证密钥大小 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.SIP.TLSEncr yptionProtocols |
string |
TLS 的秘钥交换算法 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323. |
object |
Voip 下的一种协议和sip 一样 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323.FastSta rt |
boolea n |
是否支持H323快速启动 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.H323.H235A uthenticationMethods |
string |
H323使用的验证方法 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs |
object |
用表来描述一组支持的编解码器。每个条目是指的不同组合编解码器和比特率 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.E ntryId |
unsign edInt |
表中每个条目的标识符 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.C odec |
string |
编解码器 |
|
InternetGatewayDevice.Services.VoiceService.{i}.Capabilities.Codecs.{i}.Bi tRate |
unsign edInt |
比特率每秒值必须适合指定的编解码器 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}. |
object |
|
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Reset |
boolea n |
是否重置这条线路设置 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.NumberO fLines |
unsign edInt |
VoiceP rofile 的条线路数量（每一个VoiceP rofile 对应一条 sip 线路） |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Name |
string |
线路标识 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Signaling Protocol |
string |
线路的信令类型如SIP |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.MaxSessi ons |
unsign edInt |
voice server 下最大支持的通话数 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.DTMFM ethod |
string |
获得线路 的dtmf 类型 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.STUNEn able |
boolea n |
是否开启 stun |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.STUNSer ver |
string |
Stun 服务器的地址和域名 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP. |
object |
声音配置文件参数相关的声音通过RTP 流发送 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.Loca lPortMin |
unsign edInt |
rtp port 的最小值 , 即初始化值 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.Loca lPortMax |
unsign edInt |
rtp port的最大值 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.DSC PMark |
string |
DSCP标志（差分服务代码点，默认情况下设为“-”） |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.RTP.Tele phoneEventPayloadType |
string |
有效载荷类型用 于RTP 的电话事件 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. |
object |
产 品Sip 线路配置 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. Enable |
boolea n |
Sip 注册使能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. DirectoryNumber |
string |
Sip 注册号码 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. Status |
string |
Sip 注册状态 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallState |
string |
line 的呼叫状态 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. RingMuteStatus |
string |
来电是否静音 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. RingVolumeStatus |
string |
来电的声音大小 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. SIP. |
object |
线路注册信息 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. SIP.AuthUserName |
string |
line 的注册用户名 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. SIP.AuthPassword |
string |
line 的注册密码 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures. |
object |
呼叫设置 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallWaitingEnable |
boolea n |
是否开启器呼叫等待 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallForwardUnconditionalEnable |
boolea n |
使能呼叫转移 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallForwardUnconditionalNumber |
string |
无条件呼叫转移号码 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallForwardOnBusyEnable |
boolea n |
使能遇忙呼叫 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallForwardOnBusyNumber |
string |
遇忙呼叫转移号码 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallForwardOnNoAnswerEnabl |
boolea n |
使能无应答呼叫转移 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallForwardOnNoAnswerNumber |
string |
无应答呼叫转移号码 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.CallTransferEnable |
boolea n |
呼叫转移使能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.MWIEnable |
boolea n |
消息等待机制是否开启 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.MessageWaiting |
string |
是否有未读消息 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.AnonymousCalEnable |
boolea n |
匿名呼叫使能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.Line.{i}. CallingFeatures.DoNotDisturbEnable |
boolea n |
免打扰使能 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP. |
object |
Sip 代理配置 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Proxy Server |
string |
代理服务器IP地址 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Proxy ServerPort |
string |
代理服务器端口 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Proxy ServerTransport |
string |
传输协议。SIP 通信中用到的传输协议 ， 0 为UDP，1为TCP，3为 TLS |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Regis trarServer |
string |
SIP 服务器地址 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Regis trarServerPort |
string |
SIP 服务器端口 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Regis trarServerTransport |
string |
传输协议。SIP 通信中用到的传输协议 ， 0 为UDP，1为TCP，3为 TLS |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.User AgentDomain |
string |
本地域名。SIP域名 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.User AgentPort |
string |
SIP 服务器端口 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.User AgentTransport |
string |
SIP 通信中用到的传输协议 ， 0 为UDP，1为TCP，3为 TLS |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Orga nization |
string |
文本字符串中使用组织 头(Fanvil) |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Regis terRetryInterval |
string |
sip 重复注册时间 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Regis terExpires |
string |
实际的重复注册时间 |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.DSC PMark |
unsign edInt |
DSCP标 志（差分服务代码点， 默认情况下设为“-”） |
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.VLA NIDMark |
int |
|
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.Ether netPriorityMark |
int |
|
|
InternetGatewayDevice.Services.VoiceService.{i}.VoiceProfile.{i}.SIP.X_AT P_OptionTime. |
object |
|
|
InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.6.SIP.X_ATP_ OptionTime.IntervalTime |
tUnsig ned |
检测时间间隔 |
|
InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.6.SIP.X_ATP_ OptionTime.OptionsType |
unsign edInt |
检测类型 sip option、udp |
