1.
介绍
1.1
Server 主备份
SIP 服务器的冗余机制保障了 SIP 服务的可靠性和连续性；服务器的主备份是其中的一种冗余方式；主备份服务器之间共享用户账号、Dialog（依赖于服务器主备份的实施方 案）、Registration 等信息；正常状态下，所有的 SIP 请求和响应都由主服务器承担，主服务器异常、维护或者不可达时，SIP 终端会自动切换到备份服务器请求服务，保障用户使用的连续性；当主服务器恢复后，SIP 终端能够自动切换到主服务器请求服务。

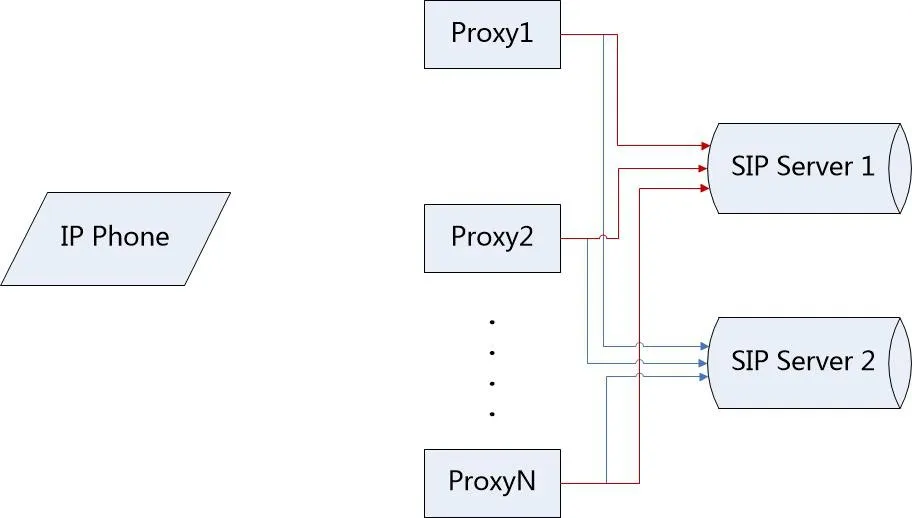

图 1 SIP Server 主备份
1.2
名词解释
Failover:主服务器不可用时，备份服务器接替主服务器承担所有业务，且不影响客 户使用的机制。
Failback:备份服务器处于工作状态时，设备探测主服务器是否恢复，以便快速切换 到主服务器的机制。
Server Unavailable: 客户端请求注册，Server 响应 500/503，或者 UDP 收到目标地址不可达 ICMP，或者 TCP 连接超时。
Register Failback：当主服务器不可用的情况下，话机注册到备份服务器时，话机创建新的 Register Dialog 用于探测主服务器是否恢复的机制；此功能有独立的、可配置的探测周期。
1.3
目标受众
此文档是针对那些想了解 Dial plan 功能是如何改进的公司内部研发或者测试人员。
2.
Server 主备份功能
2.1
功能设置
配置话机 SIP 线路两个 Server 信息，SIP Server1 是主服务器，SIP Server2 是备份服务器。
2.2
Failover
话机支持 Failover 的信令包括 Register、Invite、Bye，其他暂未支持；
2.2.1Register Failover
触发条件：手动注册/注册超时/Option、Cancel 请求超时
1)话机发送 Register 信令到主服务器；
2)话机尝试发送 Register 到主服务器指定次数（V3 产品）/特定时间(V2 产品)；
3)主服务器 Unavailable，话机发送 Register 信令到备份服务器；
4)备份服务器响应 200 OK，话机注册成功；
2.2.2Invite Failover
触发条件：用户拨打电话
1)话机 A 呼叫话机 B；
2)话机 A 发送 Invite 请求到主服务器；
3)话机 A 尝试发送 Invite 到主服务器指定次数（V3 产品）/特定时间(V2 产品)；
4)主服务器 Unavailable，话机发送 Register 到备份服务器；
5)备份服务器响应 200 OK 给话机，话机注册备份服务器成功；
6)话机发送 Invite 请求到备份服务器；
7)备份服务器响应 200 OK，话机 A 和 B 建立通话。
2.2.3Bye Failover
触发条件：话机通过主服务器建立一路通话后，话机挂断电话
1)话机 A 通过主服务器和话机 B 建立一路通话；
2)话机 A 挂断电话
3)话机 A 发送 Bye 请求到主服务器；
4)话机 A 尝试发送 Bye 到主服务器指定次数（V3 产品）/特定时间(V2 产品)；
5)主服务器 Unavailable，话机发送 Register 到备份服务器；
6)备份服务器响应 200 OK 给话机，话机注册备份服务器成功；
7)话机发送 Bye 消息给备份服务器；
8)备份服务器响应 200 OK，话机 B 通话结束。
2.2.4Failover 失败
当所有服务器都不可用时，话机会按照主备份服务器优先级依次尝试每一个服务器指 定次数（V3 产品）/特定时间(V2 产品)，最后一个服务器例外，根据 RFC3261 规范，SIP 会尝试 64*T1（32s），当前 SIP 信令请求失败，并反馈给用户。
2.3
Failback
话机支持独立 Register Failback；话机注册备份服务器成功后会定时发送独立Register 给主服务器，用于探测主服务器是否恢复。
触发条件：Register Failback 定时器超时。
1)话机注册备份服务器成功；
2)Register Failback 超时，话机发送独立 Register 给主服务器；
3)主服务器响应 200 OK，话机切换到主服务器；
当主服务器仍然不可用时，话机发送的 Register 会根据 RFC3261 重传 Register，直至 64*T1(32s)超时；超时后会再次启动定时器周期性探测主服务器。
3.
SIP Server 主备份配置
3.1
配置项介绍
|
配置项名 |
描述 |
值 |
|
SIPN |
Register Addr: |
主服务器地址。 |
IP/域名
默认值：空 |
|
SIPN |
Register Port: |
主服务器服务端口。 |
数值型
默认值：5060 |
|
SIPN |
Register TTL: |
主服务器注册周期。 |
数值型
默认值：3600 单位：秒 |
|
SIPN |
Transport: |
主服务器传输协议，UDP、TCP、TLS。 |
0：UDP
1：TCP
3：TLS
默认值：0 |
|
SIPN |
Backup Addr: |
备份服务器地址。 |
IP/域名
默认值：空 |
|
SIPN |
Backup Port: |
备份服务器服务端口。 |
数值型
默认值：5060 |
|
SIPN |
Backup TTL: |
备份服务器注册周期。 |
数值型
默认值：3600 单位：秒 |
|
SIPN |
Backup Transport: |
备份服务器传输协议，UDP、TCP、TLS。 |
0：UDP
1：TCP
3：TLS
默认值：0 |
|
SIPN |
Enable Failback: |
控制线路是否启用 Register Failback
功能。 |
0/1
默认值：1 |
|
SIPN Failback Interval: |
注册到备份服务器/Proxy 后，探测主服务器/Proxy 是否恢复的时间间隔。 |
数值型
默认值：1800 单位：秒 |
|
SIPN Signal Retry Counts: |
服务器/Proxy 不可用时，SIP Reqeust 重传的次数；最后一个服务器/Proxy 除
外（32s 超时）。 |
数值型
默认值：3 |
3.2
用户配置接口
用户可以登录话机的 Web 服务器，对主备份服务器进行配置。
1)点击
“线路”标签，选择 SIP 子标签（默认即此页面）；
2)通过页面内部
“线路”下拉列表框选择要配置的线路；
3)配置线路注册信息；
4)配置 SIP Server1（主服务器）和 SIP Server2（备份服务器）服务器信息； 如图 2 所示；
5)点击当前页面的
“基本设定”，对主备份 Failback 相关配置项进行设置；如图 3 所示；
6)点击页面底部的
“提交”按钮使配置生效。

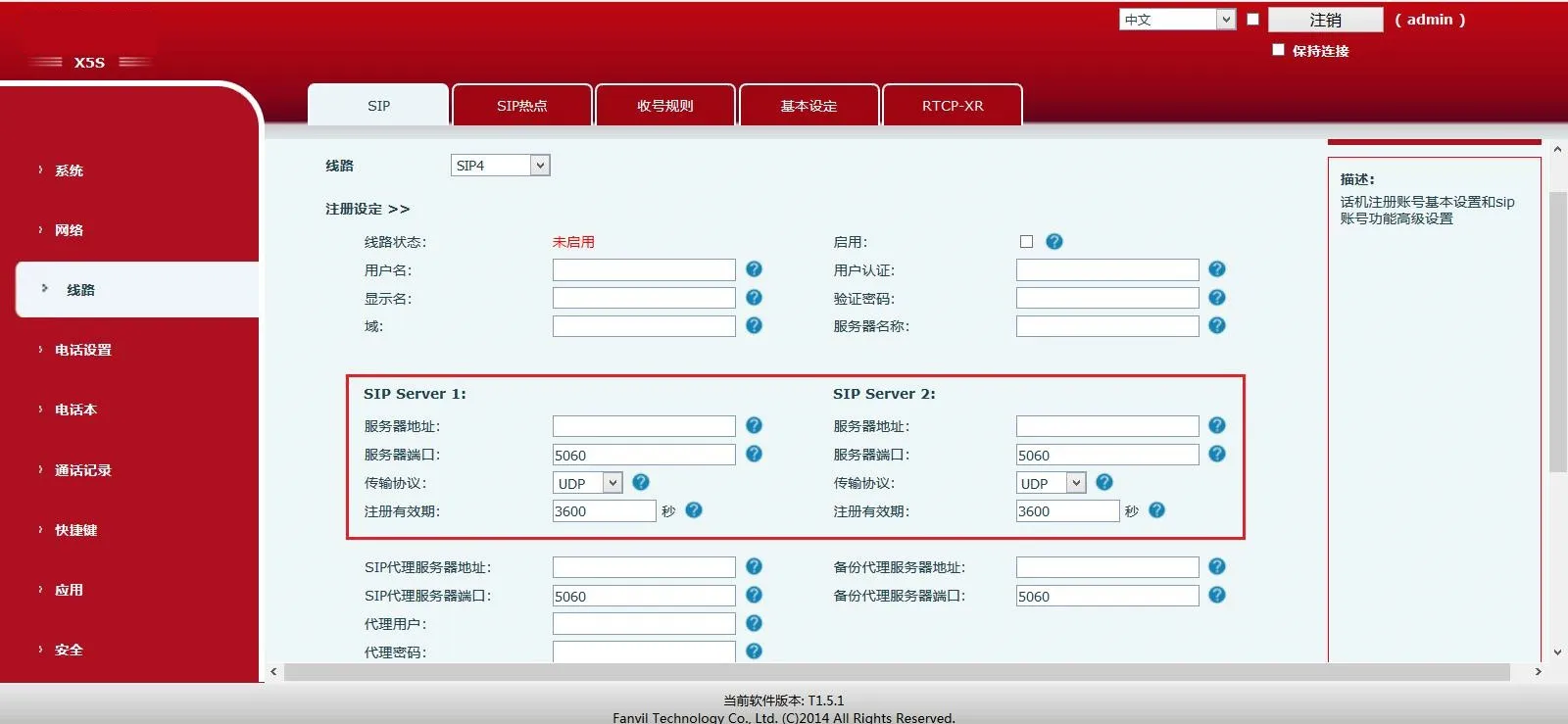

图 2 SIP Server 主备份配置

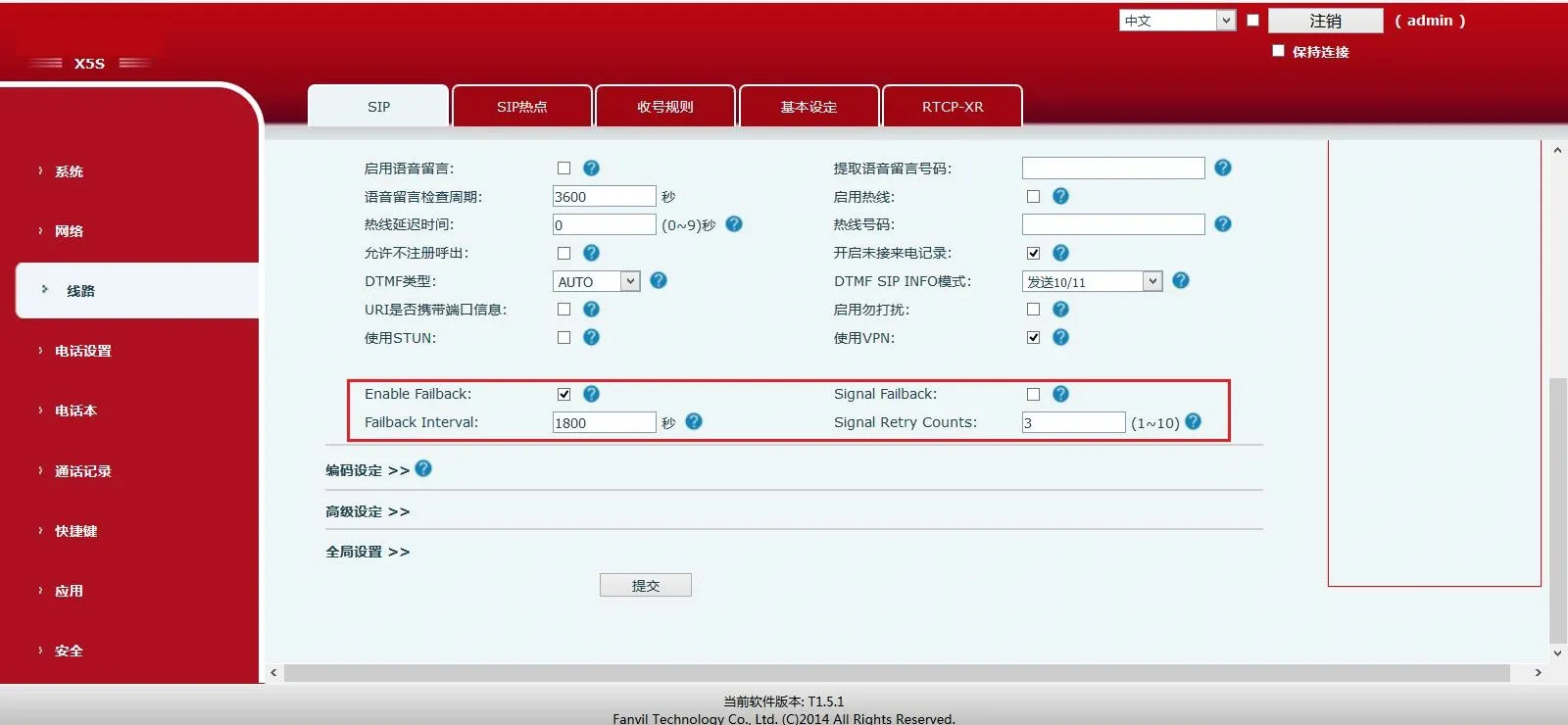

图 3 SIP 主备份 Failback 配置
