1. 介绍

1.1 概述

行业设备外接功放时，可根据应用场景决定是否向功放输出声音。当正常通话时，要求功放默认是关闭的，只能使用面板喇叭通话，但场景切换至广播音乐或紧急喊话时，需要使用功放输出声音。解决上述场景不同的行业设备有不同的方式，下面将对不同方式做详细介绍。

1.2 适用型号

i10S、i10SV、i10SD、i11SV、i11Sv2、i16S、i16SV、PA2、PA2S、PA3、i12、i16V。

1.3 前提准备工具

① 适用型号设备一台（此处以 i16SV 为例），PoE 交换机一台（或者 DC 直流电源），功放一台（配备电源），喇叭一个，将功放连接到设备，再将喇叭连接到功放上， 将设备接到交换机下。
②调试电脑一台，并将电脑接到交换机下，保证电脑跟设备之间的网络是互相连通的。

1.4 设备与电脑连接示意图

将 i16SV 连接交换机，并将电脑连接在与设备同一个交换机下，保证电脑跟交换机之间的网络互相连通，连接示意图如图 1 所示。

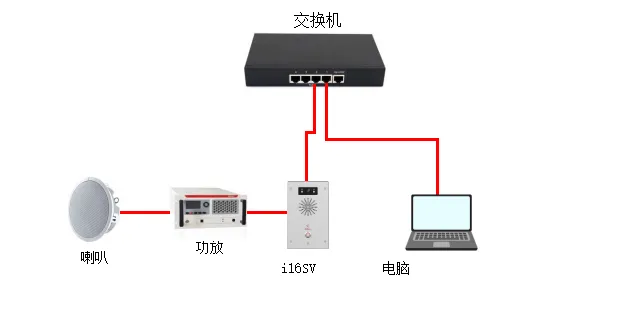

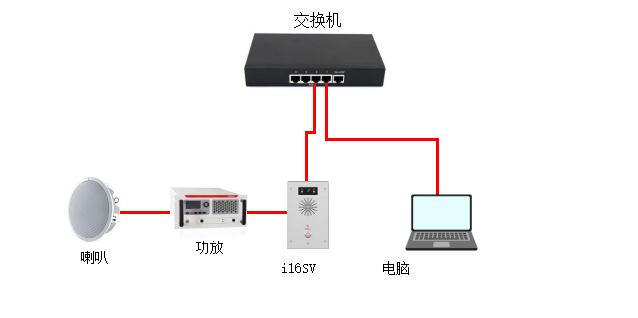

                                                      图 1 设备与电脑连接示意图

2. 控制功放输出声音

行业设备控制功放输出声音可通过控制 Audio out 接口输出，也可通过继电器输出控制功放的电源开关状态，下面将对两种方式做详细介绍。

2.1 控制 Audio out 接口

控制Audio out 接口适用于i10S、i10SV、i10SD、i11SV、i11Sv2、i16S、i16SV、PA2、PA2S、PA3，其中PA2 与PA2S 的接口名称为Headset，PA3 的接口名称为 Line out，i10S 系列与 i11SV、i11Sv2 出厂时接口没有配置相对应的接线，需要自行配置 MX1.25 间距排线 2p 的接线。
控制Audio out 接口的输出需要在Web 网页进行配置，下面将详细介绍控制 Audio out输出时的步骤。
(1)登录网页：在网页输入用户名和密码登录网页（初始默认均为 admin)。
(2)进入“对讲设置”--“媒体设置”--“媒体设置”，在“开启外接喇叭放音”处选择“Handfree&&Lineout”；“Lineout 触发状态”处选择“Intercom 被叫”，如下图 2 所示。
① Handfree&&Lineout：表示允许免提与输出口输出声音；
② Lineout 触发状态：可根据不同的需求选择不同的触发状态，可选的触发状态有：

• 振铃：表示设备振铃时触发接口输出；
• 主叫（通话）：表示设备作为主叫进行普通通话时，触发接口输出；
• sip被叫（通话）：表示设备作为被叫进行普通通话时，触发接口输出；
• 组播被叫：表示设备作为组播接收端时，可触发接口输出；
• Intercom 被叫：表示设备为对讲呼叫，作为被叫时可触发接口输出；

③ 此处选择 Intercom 被叫，表示当设备为对讲被叫方式时触发接口输出；

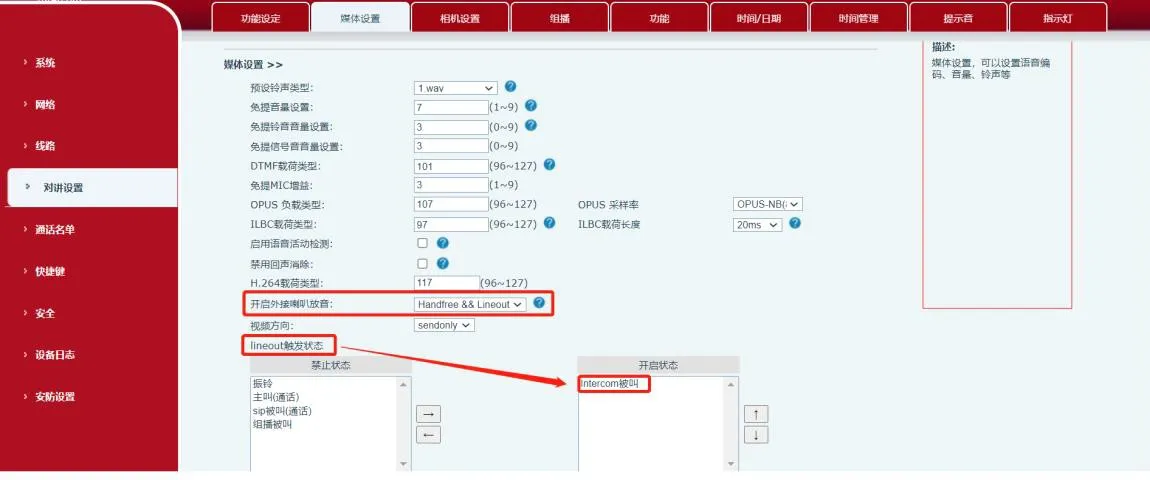

                                                                                                                                                           图 2 控制Audio out 接口示意图

2.2 继电器输出控制功放

继电器输出控制功放适用于 i10S、i10SV、i10SD、i11SV、i11Sv2、i16S、i16SV、PA2、PA2S、i12、i16V，下面将对如何使用继电器输出控制功放做详细介绍。
(1)输出口规格

型号	i12	i16V/i16S/i16SV	i10S/i10SV/i10SD/i11SV i11Sv2/PA2	PA2S
输出口数量	2	2	1	1
输出口规格	DC:30V/1A AC:30V/1A	DC:30V/2A AC:125V/0.5A	DC:30V/1A AC:125V/0.5A	DC:30V/1A AC:125V/0.5A

(2)输出口连接功放
此处以终端输出为干节点举例说明：
① i16SV 跳线为外部供电，需要将 JP1 跳线模块的PIN2 和PIN3 连接，PIN1 和PIN4悬空，如下图 3 所示。

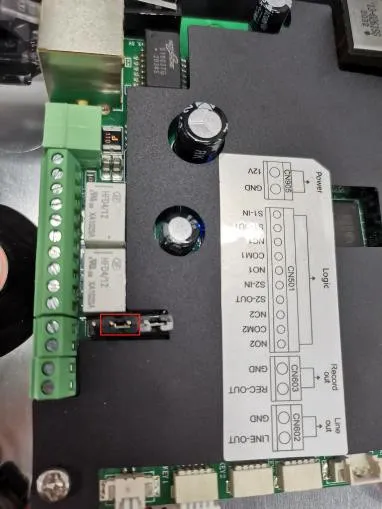

                                   图 3 跳线连接示意图

② 将电源的正极连接至功放的正极，电源的负极连接到设备的 COM 口，功放负极连接到设备的 NC 口；

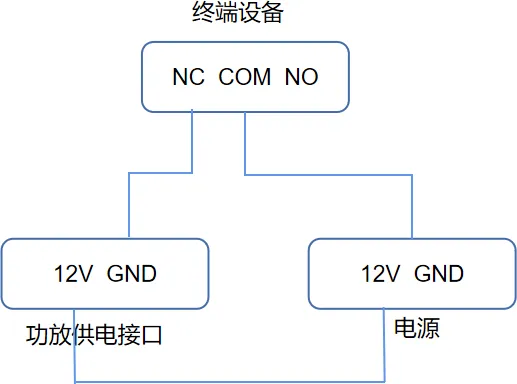

                                            图 4 功放与设备连接示意图


③ 将功放的音源输入口，左声道接 i16SV 的 Audio out +，公共端接 i16SV 的 GND；

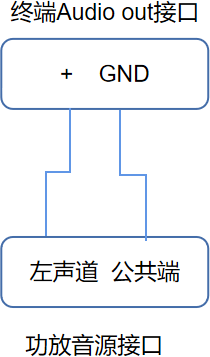

图 5 音源接口与Audio out 连接示意图
(3)配置输出口
①在设备“安防设置”--“输出口设置”中，勾选“输出口 1”，（具体勾选输出口 1还是输出口 2，可根据客户接入使用来勾选）；
②勾选“通话状态触发”，可根据不同的通话状态进行触发，此处以 Intercom 被叫为例，将“Intercom 被叫”移动到开启状态；

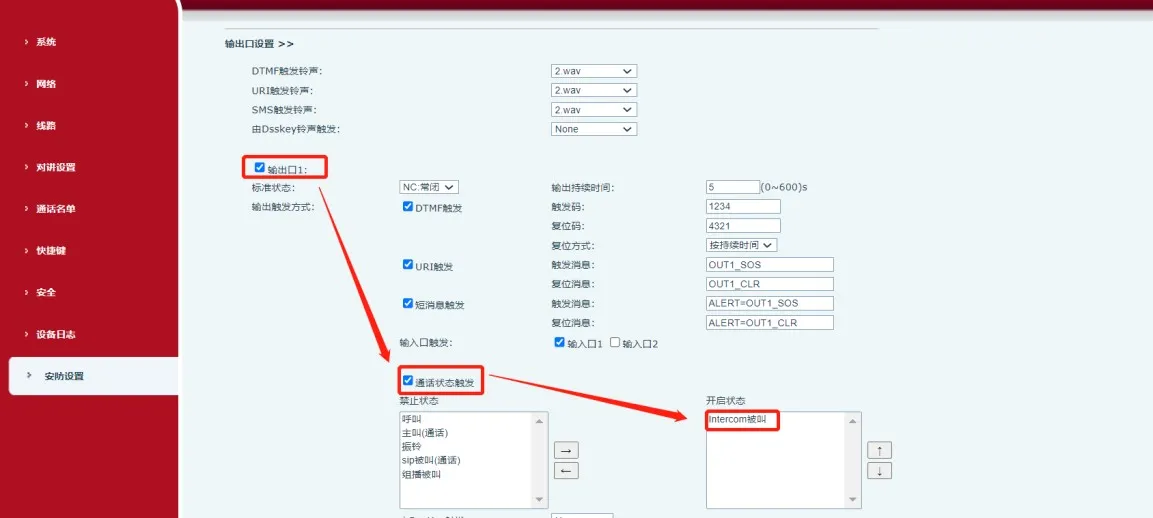

                                                                                                                                         图 6 配置输出口示意图

③当设备收到“Intercom 被叫”形式时，则COM 与 NC 为通路，则控制功放启动；
